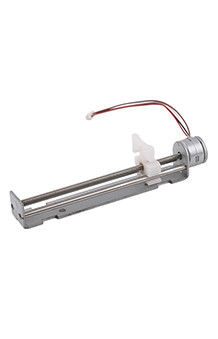

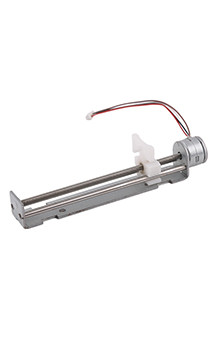

محرك متدرج منزلق نحاسي ثنائي الطور بقطر 15 مم ، مع برغي M3 ، دفع 450 جرام

SM15-80L-T 2 مرحلة النحاس المنزلق محرك خطوة قطر 20 مم، مع M3 المسمار الرئيسي، قوة دفع 450g

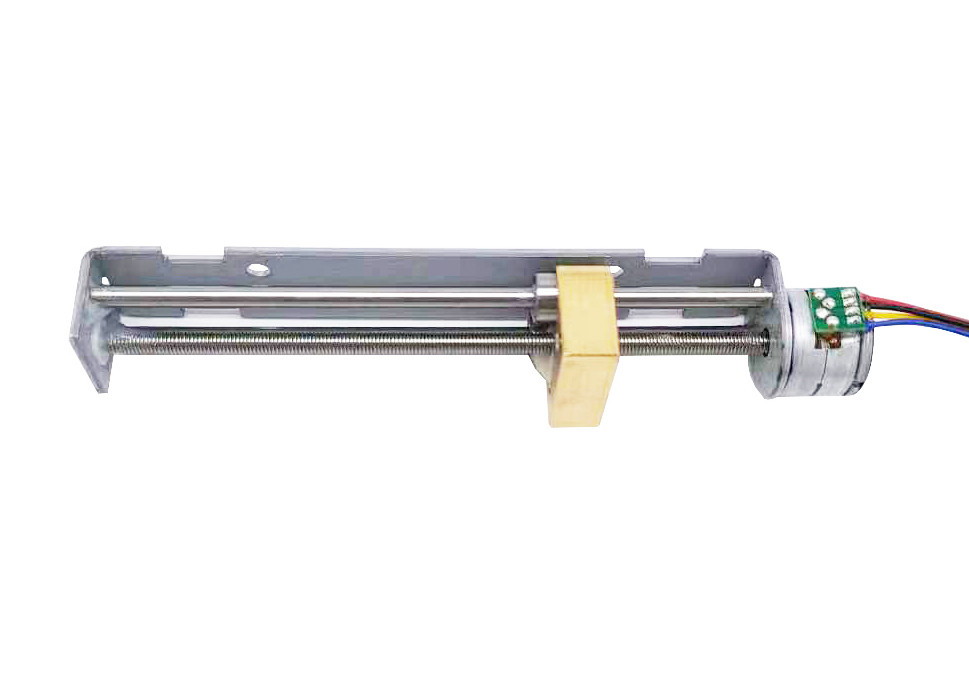

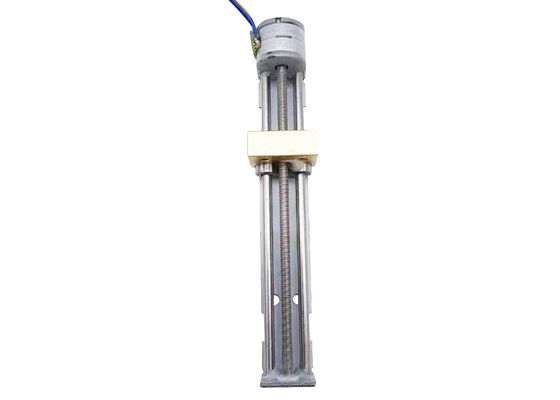

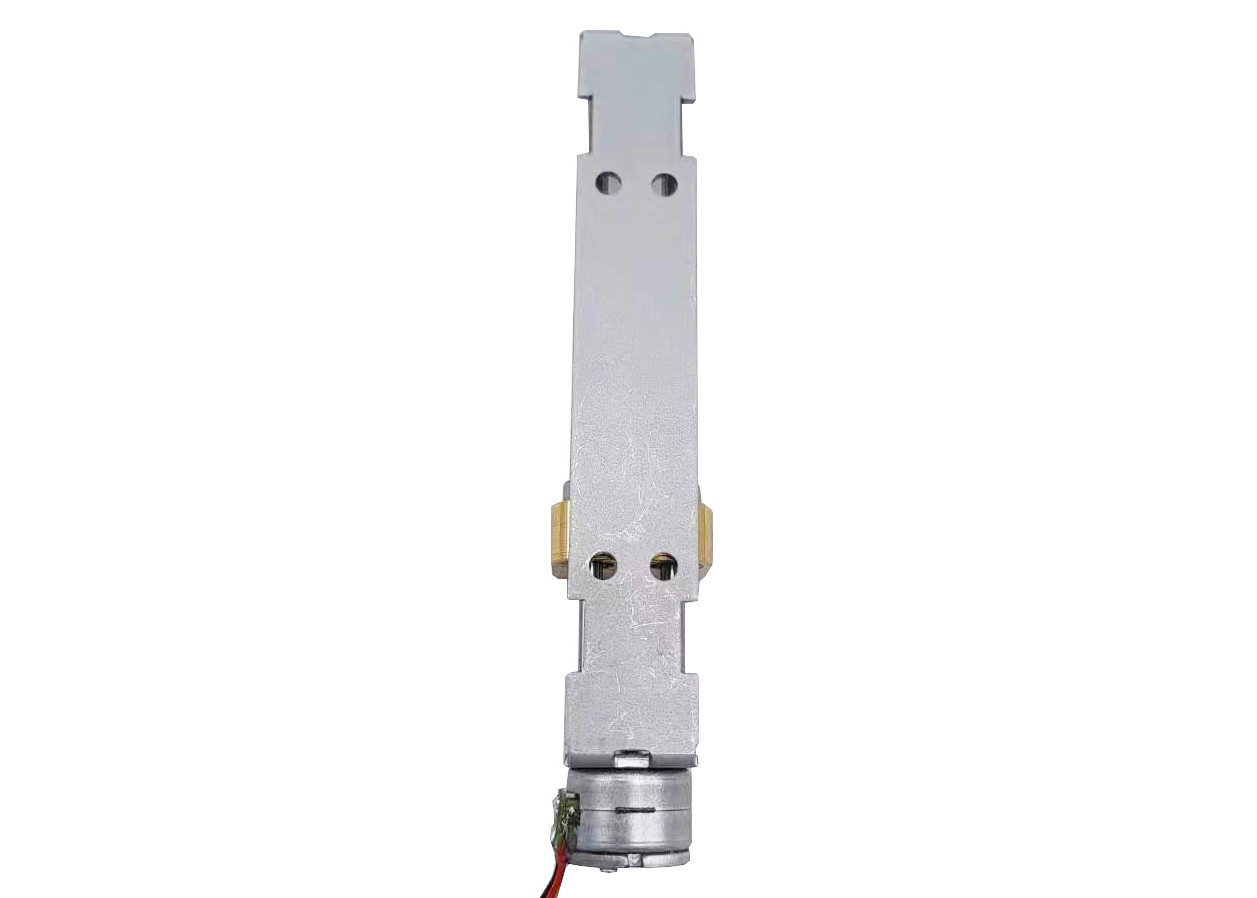

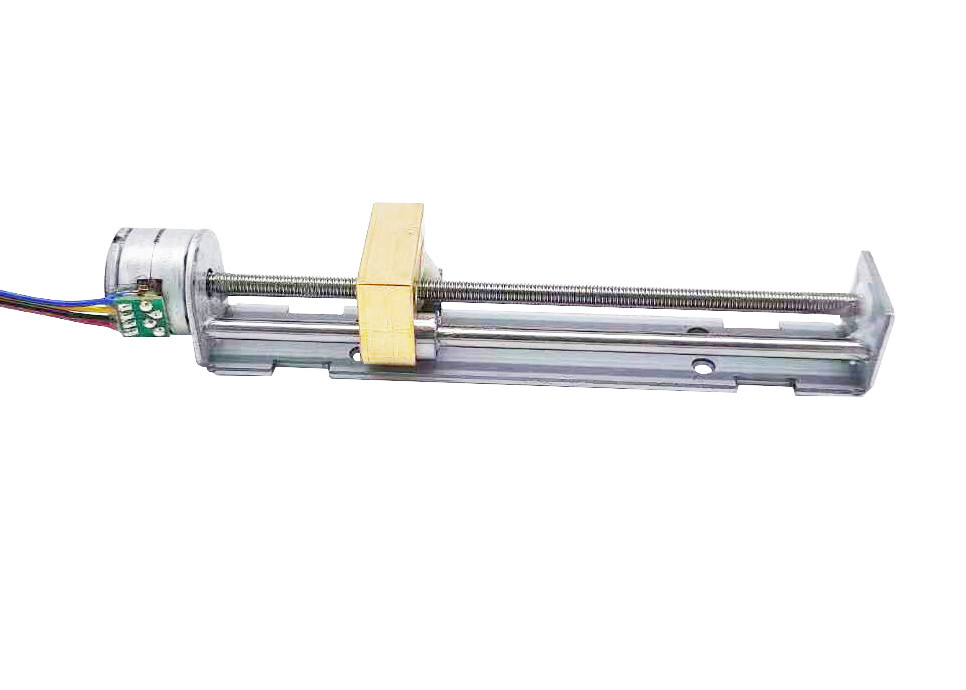

هذا هو محرك خطي 15 ملم. لديه مذبذب نحاسي مع اثنين من المحامل الخطية، بمساعدة المحامل الخطية، يتم تحسين استقرار المذبذب إلى حد كبير.

المسمار الرئيسي هو خيط عادي M3 * 0.5P، لذلك عندما يدور المحرك مرة واحدة، وسوف تتحرك المنزلق مسافة (0.5 ملم). زاوية خطوة المحرك هي 18 درجة، لذلك عندما يحصل المحرك على 20 خطوة،سوف تجعل ثورة واحدةحجم خطوة هذا المحرك هو 0.025 ملم.

المحرك مفيد جدا للسيطرة الخطية الدقيقة، يمكن أن تصل قوة الدفع من المنزلق إلى أكثر من 400g.

السباق لهذا المحرك هو 80 ملم. (السباق هو كم يمكن أن تسافر من كلا الطرفين)

فريقنا لديه أكثر من عشر سنوات من الخبرة في تصميم المحركات الخطوة، وتطوير وإنتاج،ويمكن أن ندرك تطوير المنتجات والتصميم المساعد وفقا للاحتياجات الخاصة للعملاء!

التطبيقات:

تستخدم على نطاق واسع في المعدات الآلية والمعدات الطبية وأدوات القياس الدقيقة وأجهزة الحفر وأجهزة الانزلاق الخطي الصغيرة الأخرى ، إلخ.

الأبعاد الميكانيكية:MM

المعلمات:

1) الكاميراالتطبيق الرئيسي

2) أدوات بصرية

3) العدسات

4) الأجهزة الطبية الدقيقة

5) أقفال الأبواب التلقائية

تقديم المنتج بالتفصيل

نوع الاتصال بالأسلاك للإشارة

جزء مدخل المحرك من FPC، ولكن يمكن وفقا لطلب العميل يمكن تغييرها إلى إبرة خط الاتصال، وPCB وأشكال أخرى.
