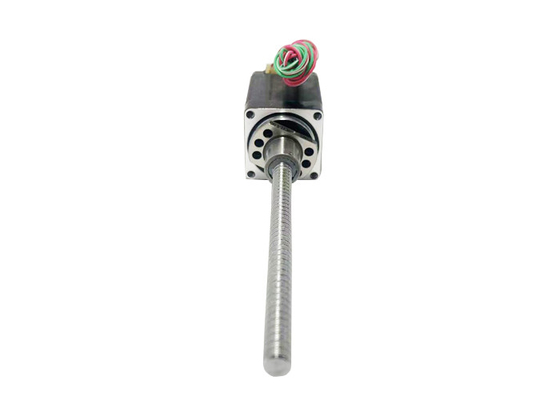

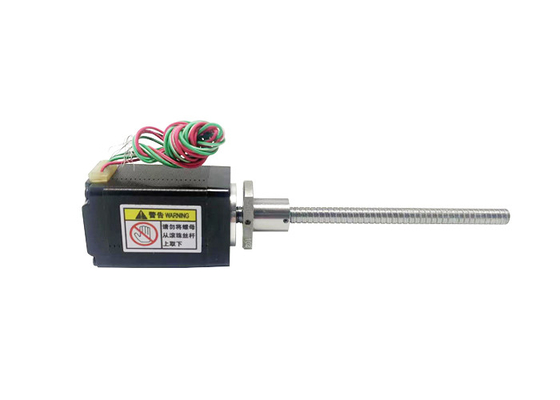

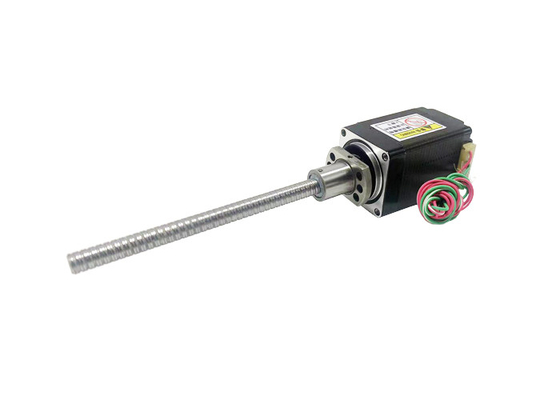

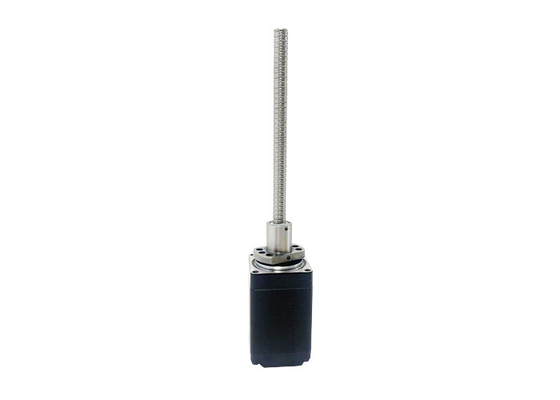

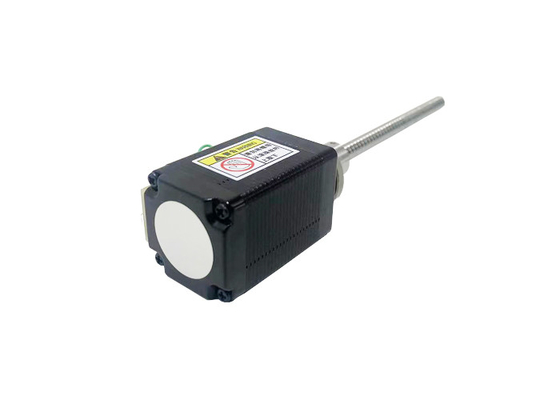

نيما 11 (28 مم) محرك متدرج كروي لولبي هجين 1.8 درجة جهد زاوية الخطوة 2.1 / 3.7 فولت تيار 1A ， 4 أسلاك من الرصاص
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | VSM28BSHSM |
| الحد الأدنى لكمية | وحدة 1 |
| الأسعار | $85~$214/Unit |
| تفاصيل التغليف | حزمة التصدير القياسية ، أو يمكن تخصيصها |
| وقت التسليم | 15-30 يوم عمل |
| شروط الدفع | ويسترن يونيون ، T / T ، L / C ، MoneyGram |
| القدرة على العرض | 1000000 وحدة / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| حجم المحرك | 28 ملم | زاوية الخطوة | 1.8 درجة |
|---|---|---|---|
| الجهد (V) | 2.1 / 3.7 | التيار (أ) | 1 |
| المقاومة (أوم) | 2.1 / 3.7 | الحث (mH) | 1.5 / 2.3 |
| أسلاك الرصاص | 4 | مدينة | تشانغتشو |
منتوج وصف
نيما 11 (28ملم) محرك خطوة كرة هجين 1.8 درجة زاوية خطوة التوتر 2.1 / 3.7 فولت التيار 1A.4 أسلاك الرصاص
محرك نيما 11 (28 ملم) هجين خطوة، ثنائي القطب، 4 محركات، خرطوشة كرة، ضجيج منخفض، حياة طويلة، أداء عال، معتمدة CE و RoHS.
الوصف:
|
اسم المنتج |
محرك خطوة كرة هيبريد 28 ملم |
|
النموذج |
VSM28BSHSM |
|
النوع |
المحركات الهجينة |
|
زاوية الخطوة |
1.8 درجة |
|
الجهد (V) |
2.1 / 37 |
|
التيار (أ) |
1 |
|
المقاومة (أوم) |
2.1 / 37 |
|
الحركه (mH) |
1.5 / 23 |
| أسلاك الرصاص | 4 |
|
طول المحرك (ملم) |
34 / 45 |
| درجة الحرارة المحيطة | -20°C ~ +50°C |
| ارتفاع درجة الحرارة | 80 ألف كحد أقصى |
| قوة الكهرباء المضادة | 1mA Max. @ 500V، 1KHz، 1ثانية. |
| مقاومة العزل | 100MΩ دقيقة @500Vdc |
الشهادات:
المعلمات الكهربائية:
| حجم المحرك |
الجهد / المرحلة (V) |
التيار الحالي / المرحلة (أ) |
المقاومة / المرحلة (Ω) |
الحثية / المرحلة (mH) |
عدد أسلاك الرصاص |
عزم الدوار (g.cm)2) |
وزن المحرك (ز) |
طول المحرك L (ملم) |
| 28 | 2.1 | 1 | 2.1 | 1.5 | 4 | 9 | 120 | 34 |
| 28 | 3.7 | 1 | 3.7 | 2.3 | 4 | 13 | 180 | 45 |
رسومة الخطوط العريضة الخارجية للمحرك VSM28BSHSM:
ملاحظات:
يمكن تخصيص طول المسمار الرئيسي
معالجة مخصصة قابلة للحياة في نهاية المسمار الرئيسي
الرجاء الاتصال بنا لمزيد من مواصفات المسمار الكروي.
VSM28BSHSMBall nut 0801 أو 0802 رسم المخطط:
منحنى السرعة والدفع:
28 سلسلة 34 ملم طول المحرك ثنائي القطب القيادة الهليكوبتر
100٪ من تردد النبضات الحالية و منحنى الدفع
28 سلسلة 45 ملم طول المحرك ثنائي القطب القيادة الهليكوبتر
100٪ من تردد النبضات الحالية و منحنى الدفع
| الرصاص (ملم) | السرعة الخطية (ملم/ثانية) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
حالة الاختبار:محرك الهليكوبتر، لا يرتفع، نصف الميكرو-خطوة، وولتاج محرك 24 فولت
مجالات التطبيق:
معدات الأتمتة:يمكن استخدام هذه المحركات الخطوة في مجموعة متنوعة من معدات الأتمتة ، مثل خطوط الإنتاج الآلية ، آلات التعبئة والتغليف ، وأنظمة التخزين الآلية.يمكنهم تحديد المواقع بدقة عالية والتحكم في الحركةلضمان التشغيل الدقيق والكفاءة العالية للمعدات.
الروبوتات:الأبعاد المدمجة وتحديد المواقع بدقة عالية من 28 ملم الهجينة كرة محركات المسمار خطوة تجعلها عادة ما تستخدم محرك في الروبوتات.تحديد الموقع الدقيق وتنسيق حركة مفاصل الروبوت لمجموعة متنوعة من التطبيقات الروبوتية، بما في ذلك الروبوتات الصناعية، الروبوتات الخدمية، الروبوتات الطبية وأكثر من ذلك.
الإلكترونيات:تستخدم هذه المحركات في أنواع مختلفة من الأجهزة الإلكترونية، مثل المعدات البصرية، والأدوات الدقيقة، والطابعات ثلاثية الأبعاد، وغيرها.أنها توفر تحكم حركة عالية الدقة وموثوق بها لتطبيقات المعدات الإلكترونية التي تتطلب وضع دقيق وحركة دقيقة.
الأجهزة الطبية:يتم استخدام محركات خطوة الكرة الهجينة 28 ملم في مجموعة واسعة من الأجهزة الطبية ، مثل الروبوتات الجراحية ومعدات المسح الطبي وأنظمة توصيل الأدوية وغيرها.أنها توفر التحكم بدقة في الموقف والحركة المستقرة لتلبية متطلبات الدقة العالية والموثوقية من الأجهزة الطبية.
السيارات:تستخدم هذه المحركات الخطوة في تطبيقات مختلفة في صناعة السيارات ، مثل ضبط مقعد السيارات ، والتحكم في السقف الشمسي ، وآليات قفل أبواب السيارات ، إلخ.أنها توفر التحكم بدقة في الموقف والحركة المستقرةأنها توفر التحكم الدقيق في الموقف والطاقة الموثوقة، وهي مناسبة لمتطلبات صناعة السيارات من أجل الدقة العالية والموثوقية.
الفضاء الجوييتم استخدام محركات خطوة الكرة الهجينة 28 ملم أيضًا في التطبيقات الجوية والفضاء. يمكن استخدامها للتحديد والتحكم في الحركة في المعدات الجوية والفضاء ، مثل أنظمة توجيه الأقمار الصناعية ،الآليات الداخلية في الطائرات، إلخ
الميزة:
الحجم المدمج:يسمح عامل الشكل 28 ملم لهذه المحركات بتصميم مضغوط وتوفير المساحة. فهي مناسبة للتطبيقات التي تكون فيها قيود الحجم أمرًا مدروسًا.
تحسين دقة الموقع:يسمح الجمع بين تقنية المحركات الدورية الهجينة ودقة آلية المسمار الكروي بتحسين دقة تحديد المواقع.هذا مفيد بشكل خاص للتطبيقات التي تتطلب تحكم حركة دقيق ومتكرر.
عملية سلسة وهادئةتوفر محركات الخطوات الهجينة المزدوجة الكرة تشغيلًا سلسًا وهادئًا بسبب خصائص الاحتكاك المنخفضة للمسمار الكروي.هذا يجعلها مناسبة للتطبيقات حيث يتم التخفيف من الضوضاء المرغوبة أو حيث حركة سلسة ضرورية، مثل الأدوات العلمية أو أنظمة تحديد موقع الكاميرا.
نسبة العزم العكسي العالية إلى الحجم:على الرغم من حجمها المدمج ، يمكن أن توفر محركات الدفع الخطوة الكراتية الهجينة 28 مم عزم دوران كبير.هذه النسبة العالية للدوران إلى الحجم تجعلها مناسبة للتطبيقات التي تتطلب كل من الدمج والدوران الكافي لدفع الحمل بفعالية.
كفاءة الطاقة:توفر آلية المسمار الكروي في هذه المحركات نقل طاقة فعال، مما يؤدي إلى انخفاض استهلاك الطاقة.هذا يجعلها فعالة في استخدام الطاقة ويساعد على تقليل توليد الحرارة أثناء التشغيل.
رد فعل عنيفآلية المسمار الكروي تقلل أو تلغي رد الفعل ، وهو اللعب أو الفراغ بين المسمار والمكسرة. وهذا يؤدي إلى تحسين دقة وتكرارية الموقع ،مما يجعل هذه المحركات مناسبة للتطبيقات التي تتطلب التحكم الدقيق في الحركة.
حياة طويلة:يُسهم مزيج من تصميم محرك خطوة هجين قوي ومتانة آلية المسمار الكروي في حياة خدمة طويلة.هذا يضمن أداء موثوق به ومتسق على مدى فترة طويلة.
مجموعة واسعة من التخصيص:تتوفر محركات خطوة كرات 28 ملم الهجينة مع خيارات تخصيص مختلفة مثل زوايا خطوة مختلفة وخيارات التلف وتكوينات العمود.هذا يسمح بالمرونة في تلبية متطلبات التطبيق المحددة.
متطلبات اختيار المحرك:
️التحرك/ اتجاه التثبيت
متطلبات الحمل
متطلبات السكتة الدماغية
متطلبات التصنيع النهائي
متطلبات الدقة
متطلبات ردود فعل المشفر
متطلبات التعديل اليدوي
الاحتياجات البيئية
