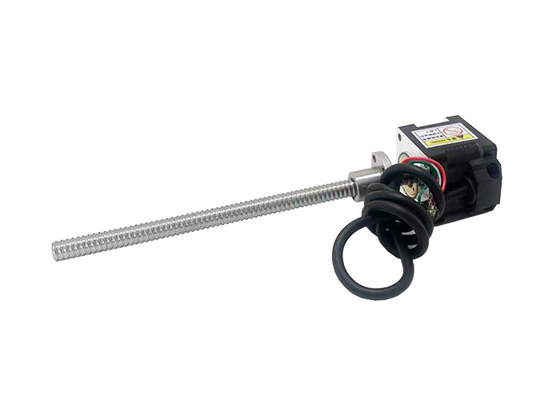

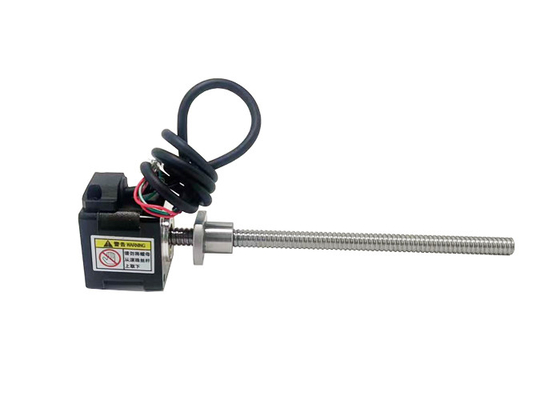

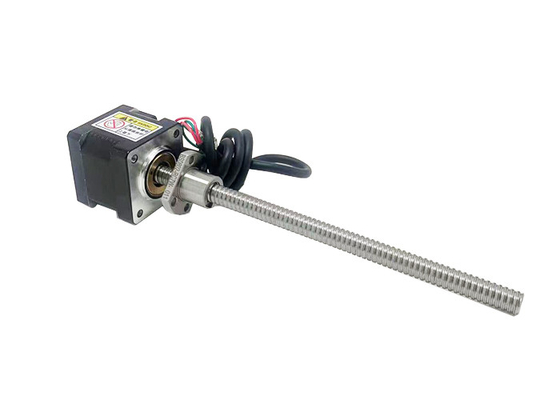

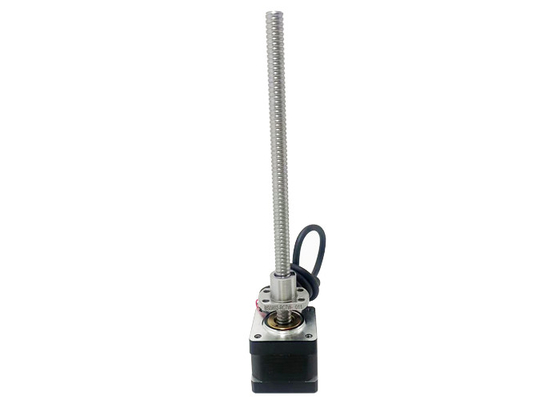

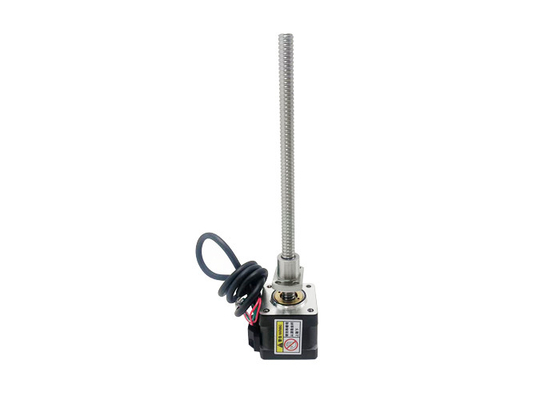

نيما 14 (35 مم) محرك متدرج ذو لولب كروي هجين 1.8 درجة جهد زاوية الخطوة 1.4 / 2.9 فولت تيار 1.5 أمبير ， 4 أسلاك من الرصاص
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | VSM35BSHSM |
| الحد الأدنى لكمية | وحدة 1 |
| الأسعار | $85~$171/Unit |
| تفاصيل التغليف | حزمة التصدير القياسية ، أو يمكن تخصيصها |
| وقت التسليم | 15-30 يوم عمل |
| شروط الدفع | ويسترن يونيون ، T / T ، L / C ، MoneyGram |
| القدرة على العرض | 1000000 وحدة / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| حجم المحرك | 35ملم | زاوية الخطوة | 1.8 درجة |
|---|---|---|---|
| الجهد (V) | 1.4 / 2.9 | التيار (أ) | 1.5 |
| المقاومة (أوم) | 0.95 / 1.9 | الحث (mH) | 1.5 / 2.3 |
| أسلاك الرصاص | 4 | مدينة | تشانغتشو |
منتوج وصف
Nema 14 (35mm) محرك خطوة كرة مزيج 1.8° زاوية الخطوة الجهد 1.4 / 2.9V التيار 1.5A.4 أسلاك الرصاص
محرك نيما 14 (35 ملم) هجين خطوة ، ثنائي القطب ، 4 محركات ، خرطوشة كرة ، ضوضاء منخفضة ، عمر طويل ، أداء عالي ، معتمد على CE و RoHS.
الوصف:
|
اسم المنتج |
محرك خطوة ذو كرة مزيجية 35 ملم |
|
النموذج |
VSM35BSHSM |
|
النوع |
المحركات الهجينة |
|
زاوية الخطوة |
1.8 درجة |
|
الجهد (V) |
1.4 / 29 |
|
التيار (أ) |
1.5 |
|
المقاومة (أوم) |
0.95 / 19 |
|
الحركه (mH) |
1.5 / 23 |
| أسلاك الرصاص | 4 |
|
طول المحرك (ملم) |
34 / 45 |
| درجة الحرارة المحيطة | -20°C ~ +50°C |
| ارتفاع درجة الحرارة | 80 ألف كحد أقصى |
| قوة الكهرباء المضادة | 1mA Max. @ 500V، 1KHz، 1ثانية. |
| مقاومة العزل | 100MΩ دقيقة @500Vdc |
الشهادات:
المعلمات الكهربائية:
| حجم المحرك |
الجهد/ المرحلة (V) |
الحالية المرحلة (أ) |
المقاومة المرحلة (Ω) |
الحثية/ المرحلة (mH) |
عدد أسلاك الرصاص |
عزم الدوار (g.cm)2) |
وزن المحرك (ز) |
طول المحرك L (ملم) |
| 35 | 1.4 | 1.5 | 0.95 | 1.4 | 4 | 20 | 190 | 34 |
| 35 | 2.9 | 1.5 | 1.9 | 3.2 | 4 | 30 | 230 | 47 |
رسومة الخطوط العريضة الخارجية للمحرك القياسية VSM35BSHSM:
ملاحظات:
يمكن تخصيص طول المسمار الرئيسي
معالجة مخصصة قابلة للحياة في نهاية المسمار الرئيسي
الرجاء الاتصال بنا لمزيد من مواصفات المسمار الكروي.
VSM35BSHSMBول نوت 0801 أو 0802 رسم المخطط:
VSM35BSHSMBall المكسرات 1202 مخطط:
VSM35BSHSمخطوطة الكرة المكسرة 1205:
VSM35BSHSمخطوطة المكسرات الكرة 1210:
منحنى السرعة والدفع:
35 سلسلة 34 ملم طول المحرك ثنائي القطب القيادة الهليكوبتر
100٪ من تردد النبضات الحالية و منحنى الدفع
35 سلسلة 47mm طول المحرك ثنائي القطب القيادة الهليكوبتر
100٪ من تردد النبضات الحالية و منحنى الدفع
| الرصاص (ملم) | السرعة الخطية (ملم/ثانية) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
حالة الاختبار:محرك الهليكوبتر، لا يرتفع، نصف الميكرو-خطوة، وولتاج محرك 24 فولت
مجالات التطبيق:
الأتمتة الصناعية
آلات الحاسب الآلي
الطباعة ثلاثية الأبعاد
الأجهزة الطبية
معدات المختبر
الأنظمة البصرية
التعبئة والتسمية
معدات أشباه الموصلات
الميزة:
دقة تحديد المواقع العالية
إنتاج عزم الدوران الممتاز
كفاءة عالية
اهتزازات ضئيلة وصوت
موثوقية ومتانة
الحجم الضيق
سهولة التحكم والتشغيل
متطلبات اختيار المحرك:
️التحرك/ اتجاه التثبيت
متطلبات الحمل
متطلبات السكتة الدماغية
متطلبات التصنيع النهائي
متطلبات الدقة
متطلبات ردود فعل المشفر
متطلبات التعديل اليدوي
الاحتياجات البيئية
