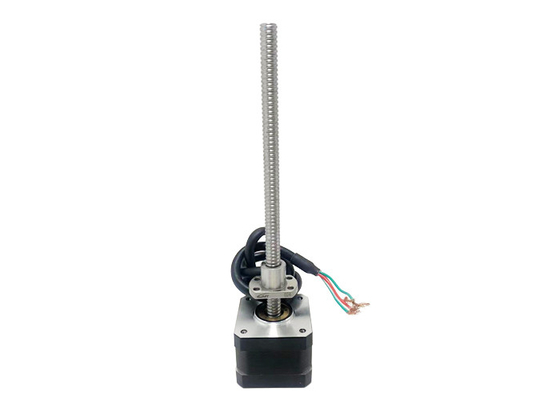

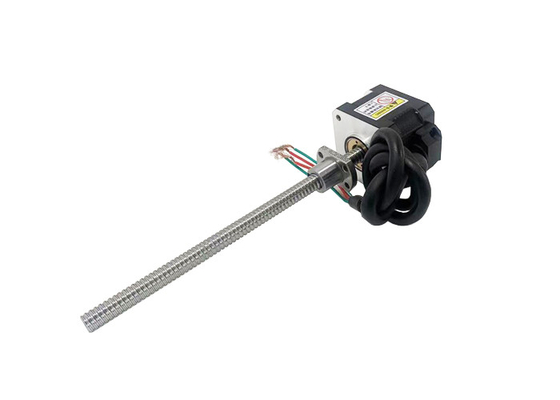

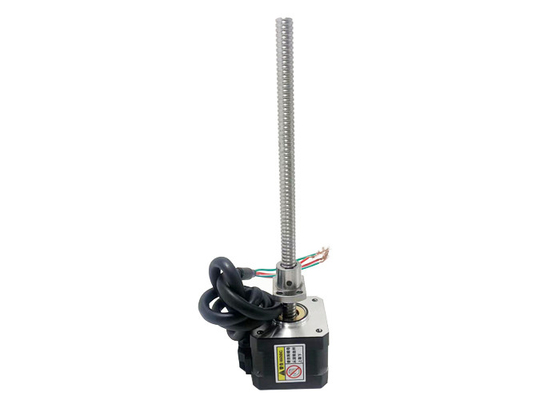

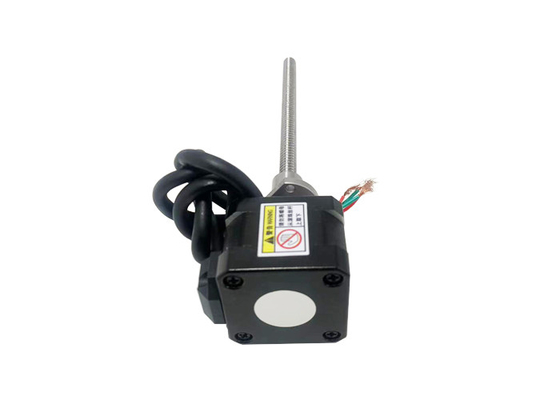

نيما 17 (42 مم) محرك متدرج ذو برغي كروي هجين 1.8 درجة جهد زاوية الخطوة 2.1 / 3.7 فولت تيار 1A ， 4 أسلاك من الرصاص
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | VSM42BSHSM |
| الحد الأدنى لكمية | وحدة 1 |
| الأسعار | $71~$143/Unit |
| تفاصيل التغليف | حزمة التصدير القياسية ، أو يمكن تخصيصها |
| وقت التسليم | 15-30 يوم عمل |
| شروط الدفع | ويسترن يونيون ، T / T ، L / C ، MoneyGram |
| القدرة على العرض | 1000000 وحدة / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| حجم المحرك | 42 ملم | زاوية الخطوة | 1.8 درجة |
|---|---|---|---|
| الجهد (V) | 2.1 / 3.7 | التيار (أ) | 1 |
| المقاومة (أوم) | 2.1 / 3.7 | الحث (mH) | 1.5 / 2.3 |
| أسلاك الرصاص | 4 | مدينة | تشانغتشو |
منتوج وصف
Nema 17 (42mm) محرك خطوة كرة الهجينة 1.8° زاوية الخطوة التوتر 2.1 / 3.7V التيار 1A,4 أسلاك الرصاص
محرك نيما 17 (42 ملم) هجين خطوة ، ثنائي القطب ، 4 محركات ، خرطوشة كرة ، ضوضاء منخفضة ، عمر طويل ، أداء عالي ، معتمدة CE و RoHS.
الوصف:
|
اسم المنتج |
محرك خطوة كرة مزيج من 42 ملم |
|
النموذج |
VSM42BSHSM |
|
النوع |
المحركات الهجينة |
|
زاوية الخطوة |
1.8 درجة |
|
الجهد (V) |
2.6 / 3.3 / 2 / 25 |
|
التيار (أ) |
1.5 / 25 |
|
المقاومة (أوم) |
1.8 / 2.2 / 0.8 / 1 |
|
الحركه (mH) |
2.6 / 4.6 / 1.8 / 28 |
| أسلاك الرصاص | 4 |
|
طول المحرك (ملم) |
34 / 40 / 48 / 60 |
| درجة الحرارة المحيطة | -20°C ~ +50°C |
| ارتفاع درجة الحرارة | 80 ألف كحد أقصى |
| قوة الكهرباء المضادة | 1mA Max. @ 500V، 1KHz، 1ثانية. |
| مقاومة العزل | 100MΩ دقيقة @500Vdc |
الشهادات:
المعلمات الكهربائية:
| حجم المحرك |
الجهد / المرحلة (V) |
التيار الحالي / المرحلة (أ) |
المقاومة / المرحلة (Ω) |
الحثية / المرحلة (mH) |
عدد أسلاك الرصاص |
عزم الدوار (g.cm)2) |
وزن المحرك (ز) |
طول المحرك L (ملم) |
| 42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
| 42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
| 42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
| 42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
رسومة الخطوط العريضة الخارجية للمحرك القياسية VSM42BSHSM:
ملاحظات:
يمكن تخصيص طول المسمار الرئيسي
معالجة مخصصة قابلة للحياة في نهاية المسمار الرئيسي
الرجاء الاتصال بنا لمزيد من مواصفات المسمار الكروي.
VSM42BSHSMBول نوت 0801 أو 0802 رسم المخطط:
VSM42BSHSMBall المكسرات 1202 مخطط:
VSM42BSHSMBall المكسرات 1205 مخطط:
VSM42BSHSمخطوطة المكسرات الكرة 1210:
منحنى السرعة والدفع:
42 سلسلة 34 ملم طول المحرك ثنائي القطب القيادة الهليكوبتر
100٪ من تردد النبضات الحالية و منحنى الدفع
42 سلسلة 40 ملم طول المحرك ثنائي القطب محرك الهليكوبتر
100٪ من تردد النبضات الحالية و منحنى الدفع
| الرصاص (ملم) | السرعة الخطية (ملم/ثانية) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
حالة الاختبار:محرك الهليكوبتر، لا يرتفع، نصف الميكرو-خطوة، تشغيل الجهد 40 فولت
42 سلسلة 48 ملم طول المحرك ثنائي القطب القيادة الهليكوبتر
100٪ من تردد النبضات الحالية و منحنى الدفع
42 سلسلة 60 ملم طول المحرك ثنائي القطب محرك الهليكوبتر
100٪ من تردد النبضات الحالية و منحنى الدفع
| الرصاص (ملم) | السرعة الخطية (ملم/ثانية) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
حالة الاختبار:محرك الهليكوبتر، لا يرتفع، نصف الميكرو-خطوة، تشغيل الجهد 40 فولت
مجالات التطبيق:
معدات الأتمتة:ويمكن استخدام هذه المحركات في مجموعة متنوعة من معدات الأتمتة مثل خطوط التجميع الآلية، وآلات التعبئة والتغليف، وأنظمة التخزين الآلية، وغيرها.أنها توفر تحديد المواقع عالية الدقة والتحكم في الحركة موثوقة للتلاعب الدقيق وموقع قطع العمل.
طابعات ثلاثية الأبعاديمكن استخدام محركات خطوة كرة 42 ملم الهجينة في المحاور المتحركة للطابعات ثلاثية الأبعاد للتحديد الدقيق للموقع والتحكم في حركة رأس الطباعة.يمكن تحقيق نتائج طباعة عالية الجودة.
آلات أدوات CNC:هذه المحركات يمكن استخدامها في محاور حركة أدوات الماكينة CNC مثل طاولات تحديد المواقع XYZ، آلات الطحن، وأجهزة الحفر.عزم دوران قوي ومراقبة حركة موثوقة للمعالجة الدقيقة والحفر.
المعدات الطبية:يمكن استخدام محركات خطوة كرة مزيجية 42 ملم في المعدات الطبية مثل معدات التصوير الطبي والروبوتات الجراحية والأدوات الطبية الآلية.أنها توفر التحكم الدقيق في الموقف والحركة المستقرة للتلاعب الدقيق والأتمتة من العمليات الطبية.
آلات النسيج:يمكن استخدام هذه المحركات في مختلف محاور الحركة في آلات النسيج، مثل الخياطة، آلات الخياطة، آلات التطريز، وغيرها.حركات عالية الدقة لإنتاج ومعالجة المنسوجات.
الروبوتات:يتم استخدام محركات خطوة كرة 42 ملم الهجينة في المفاصل والمحركات في الروبوتات.أنها توفر التحكم الدقيق في الموقف ومخرج عزم دوران عالية وتستخدم لتحقيق حركة دقيقة وتشغيل الروبوتات.
الميزة:
دقة تحديد المواقع العالية:توفر محركات الخطوة الهجينة المقبضة بالكرات 42 ملم دقة تحديد المواقع العالية. يقلل نظام نقل مقبض الكرة من ردود الفعل العكسية ، مما يؤدي إلى تحسين الدقة والتكرار.هذا يسمح للمحرك للوصول بدقة والحفاظ على الموقف المطلوب، وهو أمر حاسم في التطبيقات التي تتطلب تحديد الموقع الدقيق.
زيادة قوة الدوران:توفر هذه المحركات قوة عزم أكبر مقارنة بمحركات الخطوات القياسية. ويتحول آلية المسمار الكروي بشكل فعال حركة الدوران للمحرك إلى حركة خطية ،مما يؤدي إلى تحسين نقل عزم الدورانهذا يسمح للمحرك بتشغيل أحمال أكبر أو التغلب على مقاومة أعلى ، مما يجعله مناسبًا للتطبيقات التي تتطلب متطلبات عزم الدوران.
قدرة الحمل المُحسّنة:يوفر نظام ناقل المسمار الكروي في هذه المحركات تحسين القدرة على تحمل الحمل. يوزع التصميم الحمل على طول المسمار ،تمكين المحرك من التعامل مع أحمال أعلى والحفاظ على الاستقرار أثناء التشغيلهذا يجعلها مناسبة للتطبيقات التي تنطوي على نقل الأحمال الثقيلة أو العمل في بيئات صعبة.
انخفاض رد الفعل:يشير رد الفعل إلى اللعب أو الفراغ بين المسمار والمكعب في نظام النقل. آلية المسمار الكروي المستخدمة في هذه المحركات تساعد على تقليل رد الفعل ،مما يؤدي إلى تحسين التحكم في الحركة ودقة تحديد المواقعيضمن انخفاض ردود الفعل أن المحرك يستجيب بدقة لإشارات التحكم ، مما يجعله مناسبًا للتطبيقات التي تتطلب تحكمًا صارمًا في الحركة.
كفاءة أعلى:توفر محركات الخطوة الكروية الهجينة كفاءة أعلى مقارنة بمحركات الخطوة التقليدية. نظام نقل المسمار الكروية يقلل من الاحتكاك،مما يؤدي إلى تحسين تحويل الطاقة وتقليل خسائر الطاقةوهذا يترجم إلى تحسين الكفاءة العامة وانخفاض استهلاك الطاقة، مما يجعلها أكثر فعالية من حيث التكلفة وصديقة للبيئة.
عملية سليمةآلية المسمار الكروي توفر حركة خطية أكثر سلاسة ودقة مقارنة مع أنظمة نقل أخرى. هذه العملية السلسة تقلل من درجات الاهتزاز والضوضاء أثناء تشغيل المحرك،ضمان أداء أكثر هدوءا وأكثر استقراراوبالتالي، هذه المحركات مناسبة للتطبيقات التي تحتاج إلى تقليل الضوضاء والاهتزاز.
طول العمر والموثوقية:محركات خطوة الكرة الهجينة 42 ملم مصممة للاستدامة وطول عمر الخدمة. آلية المسمار الكرة، جنبا إلى جنب مع مكونات عالية الجودة،يضمن أداء موثوق به ومتسق حتى في ظروف تشغيل صعبةهذا يؤدي إلى تخفيض متطلبات الصيانة وتحسين موثوقية النظام.
متطلبات اختيار المحرك:
️التحرك/ اتجاه التثبيت
متطلبات الحمل
متطلبات السكتة الدماغية
متطلبات التصنيع النهائي
متطلبات الدقة
متطلبات ردود فعل المشفر
متطلبات التعديل اليدوي
الاحتياجات البيئية
