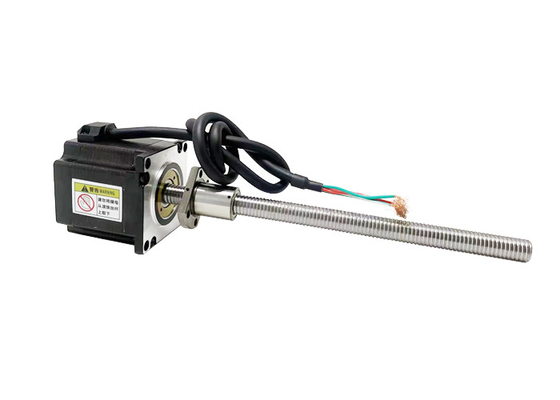

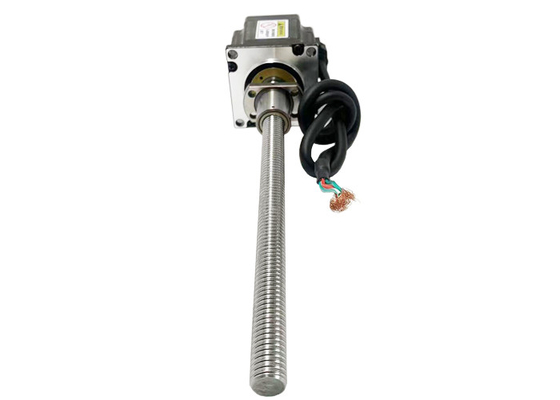

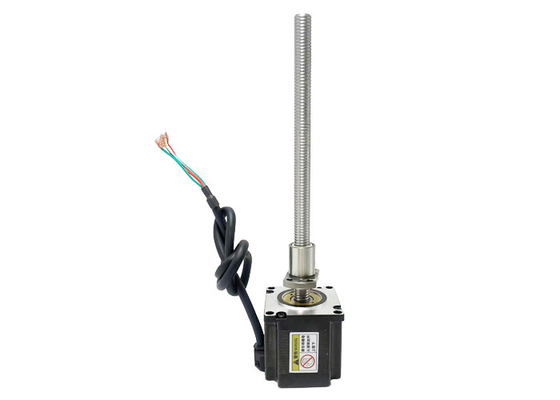

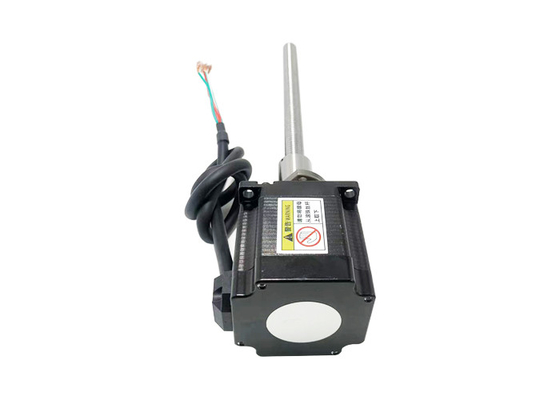

نيما 23 (57 مم) محرك متدرج كروي لولبي هجين 1.8 درجة زاوية خطوة 4 أسلاك الرصاص لمعدات التشخيص الطبية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | VSM57BSHSM |
| الحد الأدنى لكمية | وحدة 1 |
| الأسعار | $85~$200/Unit |
| تفاصيل التغليف | حزمة التصدير القياسية ، أو يمكن تخصيصها |
| وقت التسليم | 15-30 يوم عمل |
| شروط الدفع | ويسترن يونيون ، T / T ، L / C ، MoneyGram |
| القدرة على العرض | 1000000 وحدة / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| حجم المحرك | 57 ملم | زاوية الخطوة | 1.8 درجة |
|---|---|---|---|
| الجهد (V) | 2.3 / 3 / 3.1 / 3.8 | التيار (أ) | 3/4 |
| المقاومة (أوم) | 0.75/1/0.78/0.95 | الحث (mH) | 2.5/4.5/3.3/4.5 |
| أسلاك الرصاص | 4 | مدينة | تشانغتشو |
منتوج وصف
Nema 23 (57mm) محرك خطوة كرة كرة هجين 1.8° زاوية الخطوة 4 أسلاك الرصاص للمعدات التشخيصية الطبية
محرك نيما 23 (57 ملم) الهجينة خطوة، ثنائي القطب، 4-رأس، مسدس الكرة، ضوضاء منخفضة، حياة طويلة، أداء عال، معتمدة CE و RoHS.
قدرة الحمل الكبيرة، الاهتزازات الصغيرة، الضوضاء المنخفضة، السرعة السريعة، الاستجابة السريعة، التشغيل السلس، العمر الطويل، دقة تحديد المواقع العالية (حتى ± 0.005mm)
الوصف:
|
اسم المنتج |
محرك الخطوة ذو المسمار الكروي الهجينة 57 ملم |
|
النموذج |
VSM57BSHSM |
|
النوع |
المحركات الهجينة |
|
زاوية الخطوة |
1.8 درجة |
|
الجهد (V) |
2.3 / 3 / 3.1 / 3.8 |
|
التيار (أ) |
3 / 4 |
|
المقاومة (أوم) |
0.75 / 1 / 0.78 / 0.95 |
|
الحركه (mH) |
2.5 / 4.5 / 3.3 / 4.5 |
| أسلاك الرصاص | 4 |
|
طول المحرك (ملم) |
45 / 55 / 65 / 75 |
| درجة الحرارة المحيطة | -20°C ~ +50°C |
| ارتفاع درجة الحرارة | 80 ألف كحد أقصى |
| قوة الكهرباء المضادة | 1mA Max. @ 500V، 1KHz، 1ثانية. |
| مقاومة العزل | 100MΩ دقيقة @500Vdc |
الشهادات:
المعلمات الكهربائية:
| حجم المحرك |
الجهد / المرحلة (V) |
التيار الحالي / المرحلة (أ) |
المقاومة / المرحلة (Ω) |
الحثية / المرحلة (mH) |
عدد أسلاك الرصاص |
عزم الدوار (g.cm)2) |
وزن المحرك (ز) |
طول المحرك L (ملم) |
| 57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
| 57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
| 57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
| 57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
رسم الخطوط العريضة الخارجية للمحرك VSM57BSHSM القياسي:
ملاحظات:
يمكن تخصيص طول المسمار الرئيسي
معالجة مخصصة قابلة للحياة في نهاية المسمار الرئيسي
الرجاء الاتصال بنا لمزيد من مواصفات المسمار الكروي.
VSM57BSHSMBall المكسرة 1202 رسم الخطوط العريضة:
VSM57BSHSMBall المكسرات 1205 المخطط:
VSM57BSHSمخطوطة المكسرات الكرة 1210:
منحنى السرعة والدفع:
57 سلسلة 45mm طول المحرك ثنائي القطب محرك الهليكوبتر
100٪ من تردد النبضات الحالية و منحنى الدفع
57 سلسلة 55mm طول المحرك ثنائي القطبية محرك الهليكوبتر
100٪ من تردد النبضات الحالية و منحنى الدفع
| الرصاص (ملم) | السرعة الخطية (ملم/ثانية) | |||||||
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
حالة الاختبار:محرك الهليكوبتر، لا يرتفع، نصف الميكرو-خطوة، تشغيل الجهد 40 فولت
57 سلسلة 65mm طول المحرك ثنائي القطبية محرك الهليكوبتر
100٪ من تردد النبضات الحالية و منحنى الدفع
57 سلسلة 75mm طول المحرك ثنائي القطبية محرك الهليكوبتر
100٪ من تردد النبضات الحالية و منحنى الدفع
| الرصاص (ملم) | السرعة الخطية (ملم/ثانية) | |||||||
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
حالة الاختبار:محرك الهليكوبتر، لا يرتفع، نصف الميكرو-خطوة، تشغيل الجهد 40 فولت
مجالات التطبيق:
معدات التشخيص الطبية:يمكن استخدام المحركات الخطوة الكراتية الهجينة 57 ملم في معدات التشخيص الطبية مثل أجهزة مسح الصور ومسحات التصوير المقطعي ومعدات الأشعة السينية وأجهزة التصوير بالرنين المغناطيسي وهلم جرا.التحكم في الموقع بدقة عالية واستقرار تسمح الحركة الدقيقة وتحديد الموقع أثناء اكتساب الصورة الطبية ومعالجتها.
أدوات علوم الحياة:في أبحاث وتجارب علوم الحياة، يتم استخدام محركات الخطوة الكراتية الهجينة 57 ملم في أنظمة معالجة السوائل الآلية، ومعدات الفحص عالية الصلبة، وأجهزة زراعة الخلايا،تسلسلات الجيناتالدقة العالية والموثوقية لهذه المحركات تمكنهم من تلبية الطلب على تحرك دقيق والتحكم في الموقع في المعدات التجريبية.
الروبوتات:يتم استخدام محركات الخطوة الكراتية الهجينة 57 ملم على نطاق واسع في الروبوتات لدفع المفاصل وحركة الذراع الروبوتية وتحديد المواقع بدقة. تتميز هذه المحركات بضربة عالية ،دقة عالية وضوضاء منخفضة لتلبية الطلب على الحركة الدقيقة والتحكم في تطبيقات الروبوتات.
معدات الليزر:يمكن استخدام محركات الخطوة الكراتية الهجينة 57 ملم في معدات الليزر لأداء مهام مثل ضبط التركيز، وجدول التحليق، والتحكم في المسار البصري.التحكم في الموقع عالية الدقة واستقرار تمكنه من تحقيق التركيز الدقيق وتحديد موقع شعاع الليزر.
أدوات التحليل:في أنواع مختلفة من أدوات التحليل المختبرية ، يمكن استخدام محركات الخطوة الكرة الهجينة 57 ملم في معالجة العينات الآلية ، وأنظمة تغذية العينات ، والكروماتوجرافات السائلة ،كروماتوجرافات غازيةالحركة عالية الدقة والأداء المستقر لهذه المحركات تلعب دورا هاما في تحسين دقة وكفاءة التحليلات المعملية.
معدات إنتاج أشباه الموصلات والإلكترونيات:يتم استخدام محركات الخطوة الكراتية الهجينة 57 ملم للتحديد الدقيق للمواقع والتحكم الآلي في معدات إنتاج أشباه الموصلات والإلكترونيات. على سبيل المثال،يمكن استخدامها في معدات اختبار رقائق أشباه الموصلات، آلات التعبئة والتغليف، وتكنولوجيا تركيب السطح، وتصنيع لوحات الدوائر المطبوعة ومجالات أخرى لتوفير سرعة عالية ودقة عالية وموثوقية التحكم في الحركة.
معدات الأتمتة غير القياسية وأنواع مختلفة من معدات الأتمتة:محركات الخطوة الكراتية الهجينة 57 ملم مناسبة لمجموعة واسعة من معدات الأتمتة غير القياسية وخطوط الإنتاج الآلية. يمكن استخدامها في معدات تحديد المواقع،أنظمة التجميع الآلي، معدات التعبئة والتغليف، وآلات الطباعة، ومعدات النسيج، وما إلى ذلك. أنها توفر التحكم الدقيق في الموقف وأداء حركة موثوقة لتلبية احتياجات الأتمتة في مختلف المجالات.
الميزة:
نسبة العزم العكسي العالية إلى الحصانة:المحركات الهجينة الحركية ذات المسمار الكروي لديها نسبة عالية من عزم الدوران إلى الحصانة ، مما يعني أنها يمكن أن توفر عزم الدوران كبير الناتج بالنسبة لحجمها ووزنها.هذا يجعلها مثالية للتطبيقات التي تتطلب عزم دوران عالية في عامل الشكل المدمجة، مثل الروبوتات، آلات CNC، وأنظمة الأتمتة.
تسارع عال و تباطؤ:هذه المحركات قادرة على التسارع والتباطؤ السريع، مما يسمح للحركات السريعة والدقيقة.انخفاض inertia من الدوار وارتفاع عزم الدوران الصادرة تمكن المحرك من الاستجابة بسرعة لإشارات التحكم، مما يؤدي إلى أسرع أوقات البدء والتوقف وتحسين أداء النظام بشكل عام.
خطوة صغيرة سلسةمحركات الخطوة الكراتية الهجينة مناسبة بشكل جيد لعملية التخطيط الدقيق ، مما يسمح بدقة أفضل ومراقبة حركة أكثر سلاسة.القليل من الخطوات تقسم كل خطوة كاملة إلى خطوات فرعية أصغر، مما يقلل من حجم الخطوة ويقلل من تأثيرات الاهتزاز والضوضاء والرنين. هذه الميزة مفيدة بشكل خاص في التطبيقات التي تتطلب حركة سلسة ودقيقة ،مثل الطابعات ثلاثية الأبعاد وأنظمة تحديد المواقع الخطية.
رد فعل ضئيلآلية المسمار الكروي في هذه المحركات تساعد على تقليل رد الفعل ، وهو اللعب أو الفراغ بين الدوار والحمولة. يؤمن رد الفعل المنخفض تحديد الموقع الدقيق والتكرار ،حيث أن هناك الحد الأدنى من فقدان الحركة عند تغيير الاتجاهات أو عكس الحركةهذا أمر حاسم للتطبيقات التي تتطلب تحديد المواقع الدقيق والمتكرر، مثل آلات الاختيار والمكان والأنظمة البصرية.
استجابة ديناميكية عاليةيسمح الجمع بين المحرك الهجين الخطوي وآلية المسمار الكروي برد فعل ديناميكي عالي ، مما يعني أن المحرك يمكن أن يتبع بسرعة ودقة التغييرات في إشارة التحكم.هذه الاستجابة ضرورية للتطبيقات التي تنطوي على تغييرات سريعة في السرعة، الاتجاه، أو الموقف، مثل عالية السرعة الآلات والأنظمة التحكم في الحركة الديناميكية.
الكفاءة الحرارية:تم تصميم محركات الخطوات الكراتية الهجينة لتكون لها كفاءة حرارية جيدة ، مما يسمح بتبديد الحرارة بشكل فعال أثناء التشغيل.هذا يساعد على منع ارتفاع درجة الحرارة وضمان أداء المحرك مستقرة، حتى أثناء الاستخدام الطويل أو في التطبيقات المتطلبة.
حل فعال من حيث التكلفة:توفر محركات الخطوة الكروية الهجينة حلًا فعالًا من حيث التكلفة للتطبيقات التي تتطلب دقة عالية وعزم دوران. بالمقارنة مع أنظمة محركات الخدمة الأكثر تعقيدًا ومكلفة ، فإن المحركات الكهربائية المختلفة يمكن استخدامها في جميع أنحاء العالم.المحركات الهجينة الدرجة توفر توازن بين الأداء، التكلفة، وسهولة الاستخدام. فهي في كثير من الأحيان الخيار المفضل للتطبيقات حيث التكلفة عامل كبير، دون المساس بالجودة والأداء.
متطلبات اختيار المحرك:
️التحرك/ اتجاه التثبيت
متطلبات الحمل
متطلبات السكتة الدماغية
متطلبات التصنيع النهائي
متطلبات الدقة
متطلبات ردود فعل المشفر
متطلبات التعديل اليدوي
الاحتياجات البيئية
