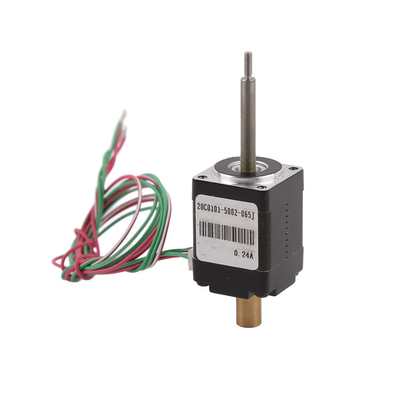

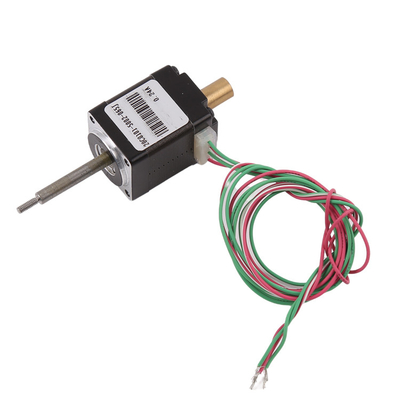

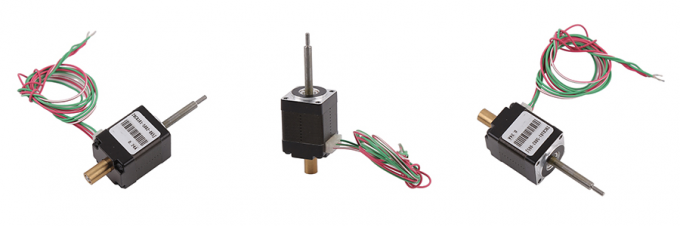

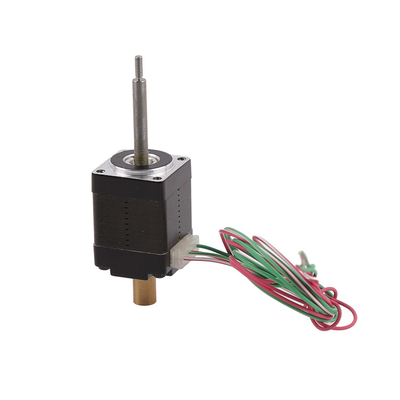

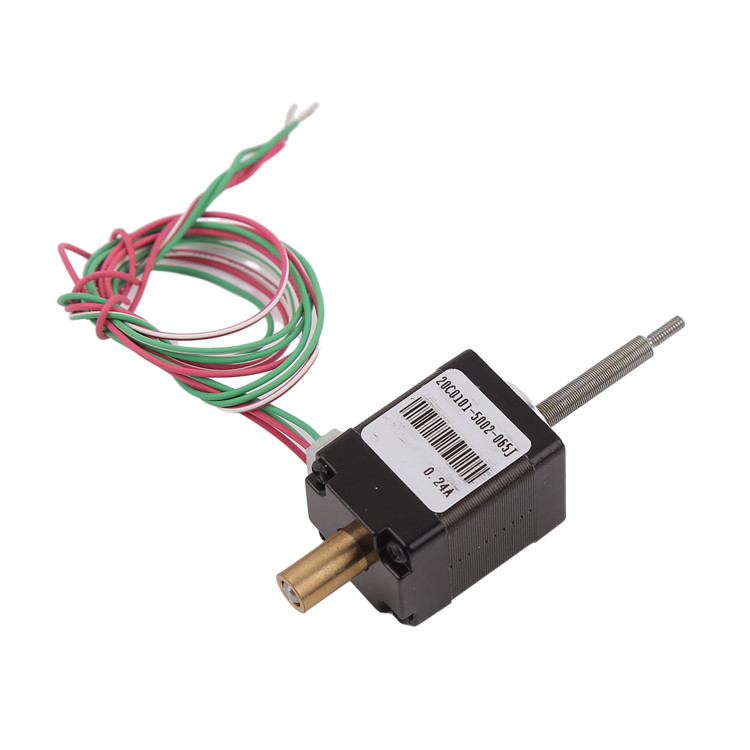

20mm NEMA8 محرك خطي هجين بخطوة مع تشغيل من خلال عمود المسمار الرئيسي
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | 20C0101 |
| الحد الأدنى لكمية | وحدة 1 |
| الأسعار | $42.5~$70/Unit |
| تفاصيل التغليف | المنتج معبأ ببلوط اللؤلؤ، والخارج في صندوق. |
| وقت التسليم | 10 ~ 30 يوما بعد استلام الدفع العينة |
| شروط الدفع | MoneyGram ، ويسترن يونيون ، بطاقة الائتمان ، T / T ، L / C. |
| القدرة على العرض | 100000\ وحدة/سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع المحرك | محرك متدرج هجين | زاوية الخطوة | 1.8 درجة/خطوة |
|---|---|---|---|
| عدد المراحل | مرحلتان (ثنائي القطب) | نوع المسمار الرصاصي | Tr3.5*P0.3*1N |
| مقاومة الملف | 20.4Ω±10% | الجهد الاسمي | 5 فولت تيار مستمر |
| التصنيف الحالي | 0.24A/المرحلة | ||
| تسليط الضوء | محرك NEMA8 الخطي الهجين,محرك خطي هجين خطي 20 ملم,محرك خطي خطي,20mm Linear Hybrid Stepper Motor,Screw Shaft Linear Stepper Motor |
||
منتوج وصف
20 ملم NEMA8 محرك خطي هجين خطوة مع تشغيل من خلال عمود المسمار الرصاص
الوصف
هذا هو NEMA8 (حجم 20 ملم) محرك خطوة هجين مع عمود تشغيل من خلال، كما يسمى عمود غير مقيد.
على عكس المحرك الخطوي مع العمود المستدير / العمود D ، هذا العمود المتداخل حر في التحرك صعودا وهبوطا أثناء الدوران في نفس هذا.
هذا معروف باسم محرك خطي خطي، والذي يمكن أن يفعل حركة خطية.
يتم تحديد سرعة الحركة الخطية من خلال تردد القيادة وموجهة المسمار.
هناك محار يدوي على الجزء الخلفي من المحرك، والتي يمكن استخدامها لتدوير المحرك يدويا عند إيقاف التشغيل، أو يمكن تجميعها مع مكفولات لنظام الحلقة المغلقة
المعلمات
| رقم الطراز | 20C0101 |
| قطر المحرك | 20ملم ((NEMA8) |
| جهد المحرك | 5 فولت متزامن |
| مقاومة الملف | 20.8Ω±10%/المرحلة |
| عدد المراحل | مرحلتين |
| زاوية الخطوة | 1.8°/خطوة |
| التيار السريع | 0.24A/المرحلة |
| الحد الأدنى للدفع ((300PPS) | 2.4 كيلو |
| طول الخطوة | 0.0015ملم/خطوة |
رسم التصميم
حول المسمار الرئيسي
المسمار الرئيسي المستخدم في المحرك الخطي الهجين الخطوي هو عادةً مسمار الرئيسي التريبيزويدي.
على سبيل المثال للفلز الرئيسي Tr3.5 * P0.3 * 1N.
Tr تعني نوع المسمار الرئيسي التريبيزويدي
P0.3 تعني مسار المسمار الرئيسي هو 0.3mm
1N تعني أنها واحدة بدء المسمار الرئيسي.
الرصاص المسمار الرصاص=رقم البداية*الموقع
لذا بالنسبة لهذا المسمار الرئيسي المحدد، هو 0.3 ملم الرئيسي.
زاوية محرك الخطوة من محرك الخطوة الهجين هي 1.8 درجة / خطوة ، والتي تستغرق 200 خطوة لتدوير دورة واحدة.
طول الخطوة هو الحركة الخطية التي يقوم بها المحرك، عندما يأخذ خطوة واحدة.
بالنسبة لمسمار رصاص 0.3 ملم ، طول الخطوة هو 0.3 ملم / 200 خطوة = 0.0015 ملم / خطوة
الهيكل الأساسي لمحركات NEMA الخطوة
تطبيق المحرك الهجاني الخطوي
بسبب الدقة العالية لمحركات الخطوات الهجينة (200 أو 400 خطوة لكل دورة) ، يتم استخدامها على نطاق واسع للتطبيقات التي تتطلب دقة عالية ، مثل:
الطباعة ثلاثية الأبعاد
التحكم الصناعي ((CNC، آلة طحن أوتوماتيكية، آلات النسيج)
أجهزة الكمبيوتر
آلة التعبئة
وأنظمة أوتوماتيكية أخرى تتطلب تحكم دقيق
يجب على العملاء اتباع مبدأ "اختيار المحركات الخطوة أولا، ثم اختيار سائق على أساس محرك الخطوة الموجود"
من الأفضل عدم استخدام وضع القيادة بالكامل للقيادة بمحرك خطوة هجين ، والاهتزاز أكبر تحت القيادة بالكامل.
المحرك الهجين خطوة أكثر ملاءمة لحالات منخفضة السرعة. نقترح أن السرعة لا تتجاوز 1000 دورة في الدقيقة (6666PPS عند 0.9 درجة) ، ويفضل بين 1000-3000PPS (0.9 درجة) ،ويمكن ربطه بصندوق التروس لخفض سرعتهالمحرك لديه كفاءة عمل عالية و ضوضاء منخفضة في التردد المناسب.
لأسباب تاريخية ، يستخدم المحرك الذي يحتوي على فولتاج اسمي 12 فولت فقط 12 فولت. فولتاج اسمي آخر على رسم التصميم ليس بالضبط أقرب فولتاج محرك للمحرك.يجب على العملاء اختيار الجهد القائم المناسب والشريك المناسب بناءً على متطلباتهم الخاصة.
عندما يتم استخدام المحرك مع سرعة عالية أو حمولة كبيرة، فإنه عادة لا تبدأ في سرعة العمل مباشرة. ونحن نقترح زيادة تدريجيا في التردد والسرعة. لسببين: أولا،المحرك لا يفقد الخطوات، وثانيا، يمكن أن تقلل من الضوضاء وتحسين دقة تحديد المواقع.
يجب ألا يعمل المحرك في منطقة الاهتزاز ((أقل من 600 PPS)). إذا كان يجب استخدامه بسرعة بطيئة ، يمكن تقليل مشكلة الاهتزاز عن طريق تغيير الجهد أو التيار أو إضافة بعض التخفيف.
عندما يعمل المحرك أقل من 600PPS (0.9 درجة) ، يجب أن يتم تشغيله بواسطة تيار صغير ، وتحفيز كبير وجهد منخفض.
بالنسبة للحمولات ذات لحظة inertia كبيرة ، يجب اختيار محرك كبير الحجم.
عندما تكون هناك حاجة إلى دقة أعلى ، يمكن حلها عن طريق إضافة علبة التروس ، وزيادة سرعة المحرك ، أو استخدام القيادة الفرعية. يمكن أيضًا استخدام محرك 5 مراحل ((محرك أحادي القطب) ،لكن سعر النظام بأكمله مكلف نسبياً، لذلك نادراً ما يستخدم.
مقاس محرك الخطوة:
لدينا حاليا 20mm ((NEMA8) ، 28mm ((NEMA11) ، 35mm ((NEMA14) ، 42mm ((NEMA17) ، 57mm ((NEMA23) ، 86mm ((NEMA34) محركات خطوة هجينة. نقترح تحديد حجم المحرك أولا، ثم تأكيد المعلمات الأخرى،عندما تختار محرك خطوة هجين.
خدمة التخصيص
يمكن تعديل تصميم المحرك بناءً على متطلبات العميل بما في ذلك:
قطر المحرك: لدينا محرك قطر 6mm، 8mm، 10mm، 15mm و 20mm
مقاومة الملف / الجهد العددي: مقاومة الملف قابلة للتعديل ، ومع ارتفاع المقاومة ، يكون الجهد العددي للمحرك أعلى.
تصميم الدعامة / طول المسمار الرئيسي: إذا أراد العميل أن يكون الدعامة أطول / قصيرة ، مع تصميم خاص مثل ثقوب التثبيت ، فهي قابلة للتعديل.
PCB + الكابلات + المرفق: تصميم PCB ، طول الكابلات ومسافة المرفق قابل للتعديل ، ويمكن استبدالها في FPC إذا كان العملاء بحاجة إليها.
وقت التنفيذ
إذا كان لدينا عينات في المخزون، يمكننا شحن عينات في 3 أيام.
إذا لم يكن لدينا عينات في المخزون، ونحن بحاجة إلى إنتاجها، والوقت الإنتاج حوالي 20 يوما تقويميا.
بالنسبة للإنتاج الضخم، يعتمد وقت التنفيذ على كمية الطلب.
طريقة الدفع وشروط الدفع
بالنسبة للعينات، نحن نقبل عموماً بـ (باي بال) أو (علي بابا).
بالنسبة للإنتاج الجماعي، نقبل الدفع عبر البريد الإلكتروني.
بالنسبة للعينات، نحن نجمع الدفع الكامل قبل الإنتاج.
بالنسبة للإنتاج الجماعي، يمكننا قبول 50% دفع مسبق قبل الإنتاج، وجمع بقية 50% الدفع قبل الشحن.
بعد أن نتعاون طلب أكثر من 6 مرات، يمكننا التفاوض على شروط الدفع الأخرى مثل A / S (بعد رؤية)
الأسئلة الشائعة
1كم هو وقت التسليم العام للعينات؟ كم هو وقت التسليم للطلبات الكبيرة الخلفية؟
وقت قيادة طلب العينة حوالي 15 يوماً، وقت قيادة طلب الكمية الكبيرة 25-30 يوماً.
2هل تقبلون بالخدمات المخصصة؟
نحن نقبل المنتجات تخصيص.بما في ذلك المعلمات المحرك,نوع السلك الرئيسي,محور الخروج الخ
3هل من الممكن إضافة مكيف لهذا المحرك؟
لهذا النوع من المحرك، يمكننا إضافة مكيف على غطاء ارتداء المحرك.
