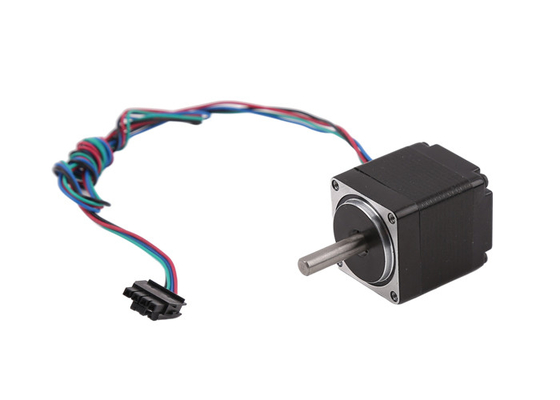

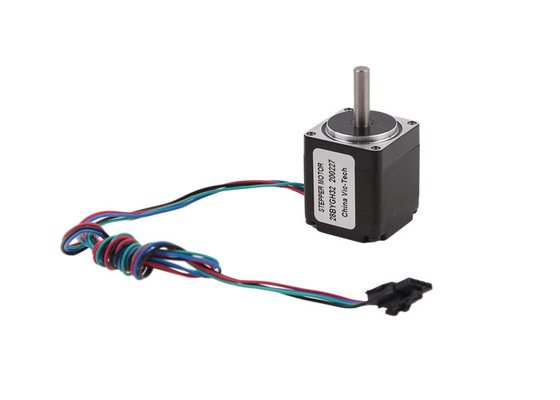

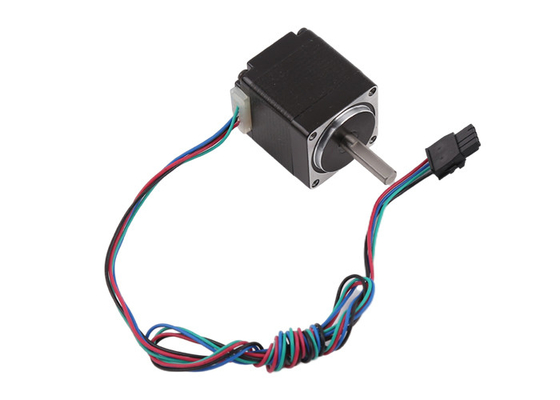

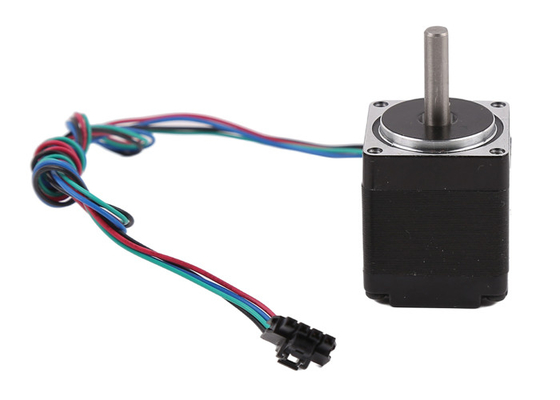

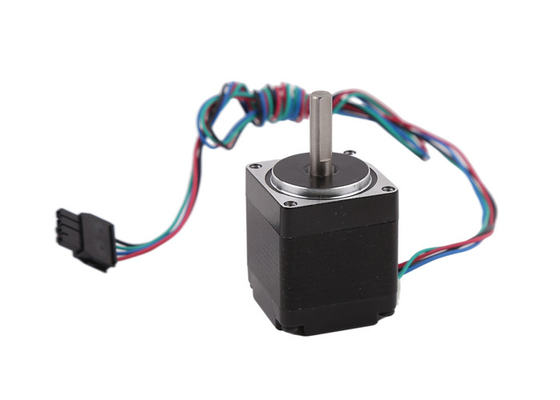

28mm حجم NEMA11 محرك خطوة هجين 1.8 درجة زاوية خطوة
مكان المنشأ | الصين |
---|---|
اسم العلامة التجارية | VIC-TECH |
إصدار الشهادات | RoHS |
رقم الموديل | 28HS32 |
الحد الأدنى لكمية | وحدة 1 |
الأسعار | $4-10/Unit |
تفاصيل التغليف | المنتج معبأ ببلوط اللؤلؤ، والخارج في صندوق. |
وقت التسليم | 10 ~ 30 يوما بعد استلام الدفع العينة |
شروط الدفع | MoneyGram ، ويسترن يونيون ، بطاقة الائتمان ، T / T ، L / C. |
القدرة على العرض | 100000\ وحدة/سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xنوع المحرك | محرك متدرج هجين | زاوية الخطوة | 1.8 درجة / خطوة |
---|---|---|---|
حجم المحرك | 28ملم ((NEMA 11) | عدد المراحل | مرحلتان (ثنائي القطب) |
طول المحرك | 32 ~ 51 ملم | أقل كمية ممكن طلبها | وحدة 1 |
تسليط الضوء | محرك NEMA11 الهجاني,محرك خطوة هجين 28 ملم,D محرك خطوة 1.8 درجة,28mm Hybrid Stepper Motor,D Shaft 1.8Degree Stepper Motor |
الوصف
هذا مقاس 28ملم ((NEMA 11) محرك هجين بخطوة مع عمود خروج D.
زاوية الخطوة 1.8°/خطوة
لدينا ارتفاعات مختلفة لك للاختيار، من 32mm إلى 51mm.
مع ارتفاع أكبر، المحرك مع لديهم عزم أكبر، والسعر هو أيضا أعلى.
هذا يعتمد على الزر المطلوب للعميل والمساحة، لتحديد أي ارتفاع هو الأنسب.
بشكل عام ، المحركات التي ننتجها أكثر هي محركات ثنائية القطب ((4 أسلاك) ، لدينا أيضًا محركات أحادية القطب المتاحة ، إذا أراد العملاء تشغيل هذا المحرك مع 6 أسلاك ((4 مراحل).
المعلمات
زاوية الخطوة (°) |
طول المحرك (ملم) |
عزم الدوران (g*cm) |
التيار الحالي /المرحلة (مرحلة أ) |
المقاومة (Ω/المرحلة) |
الحثية (mH/مرحلة) |
عدد الأدلة |
عجز الدوران (g*cm2) |
الوزن (كيلوغرام) |
1.8 | 32 | 430 | 0.95 | 2.8 | 0.8 | 6 | 9 | 0.11 |
1.8 | 32 | 600 | 0.67 | 5.6 | 3.4 | 4 | 9 | 0.11 |
1.8 | 45 | 750 | 0.95 | 3.4 | 1.2 | 6 | 12 | 0.14 |
1.8 | 45 | 950 | 0.67 | 6.8 | 4.9 | 4 | 12 | 0.14 |
1.8 | 51 | 900 | 0.95 | 4.6 | 1.8 | 6 | 18 | 0.2 |
1.8 | 51 | 1200 | 0.67 | 9.2 | 7.2 | 4 | 18 | 0.2 |

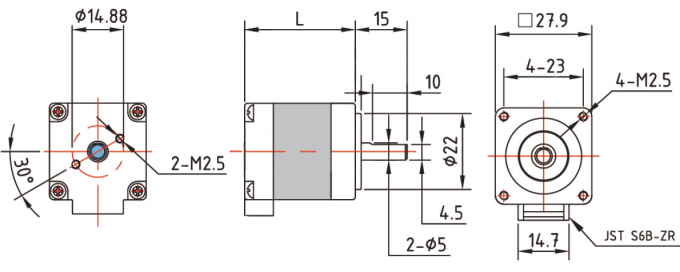

رسم التصميم
حول محرك الدور الهجينة
المحركات الدورية الهجينة هي في شكل مربع بشكل عام ، ويمكن تحديد محرك الدورية من خلال شكله الخارجي الفريد.
يحتوي محرك الخطوة الهجينة على زاوية خطوة 1.8 درجة ((200 خطوة / ثورة) أو زاوية خطوة 0.9 درجة (400 خطوة / ثورة). يتم تحديد زاوية الخطوة من خلال عدد الأسنان على طبقات الدوار.
هناك طرق لتسمية محرك خطوة هجين:
وحدة مترية (وحدة: ملم) أو وحدة إمبريالية (وحدة: بوصة)
على سبيل المثال، محرك 42 ملم = محرك 1.7 بوصة خطوة.
لذلك يمكن أيضاً تسمية محرك 42 ملم بمحرك NEMA 17.
تفسير اسم محرك الدرجة الهجينة:
على سبيل المثال، محرك 42HS40 خطوة:
42 يعني أن الحجم 42 ملم، لذلك هو NEMA17 المحرك.
"إتش إس" تعني محرك "هايبريد ستيبر"
40 يعني ارتفاع هو محرك 40 ملم.
لدينا ارتفاعات مختلفة للعملاء للاختيار، مع ارتفاع أكبر، سيكون المحرك عزم أكبر، وزنا أكبر، وأكبر سعر.

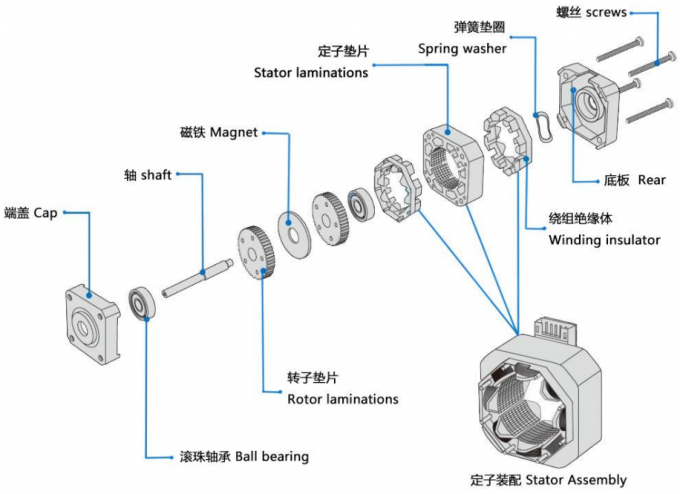

هذا هو الهيكل الداخلي لمحرك هجين عادي
الهيكل الأساسي لمحركات NEMA الخطوة
تطبيق المحرك الهجاني الخطوي
بسبب الدقة العالية لمحركات الخطوات الهجينة (200 أو 400 خطوة لكل دورة) ، يتم استخدامها على نطاق واسع للتطبيقات التي تتطلب دقة عالية ، مثل:
الطباعة ثلاثية الأبعاد
التحكم الصناعي ((CNC، آلة طحن أوتوماتيكية، آلات النسيج)
أجهزة الكمبيوتر
آلة التعبئة
وأنظمة أوتوماتيكية أخرى تتطلب تحكم دقيق
ملاحظات عن المحركات الهجينة
يجب على العملاء اتباع مبدأ "اختيار المحركات الخطوة أولا، ثم اختيار سائق على أساس محرك الخطوة الموجود"
من الأفضل عدم استخدام وضع القيادة بالكامل للقيادة بمحرك خطوة هجين ، والاهتزاز أكبر تحت القيادة بالكامل.
المحرك الهجين خطوة أكثر ملاءمة لحالات منخفضة السرعة. نقترح أن السرعة لا تتجاوز 1000 دورة في الدقيقة (6666PPS عند 0.9 درجة) ، ويفضل بين 1000-3000PPS (0.9 درجة) ،ويمكن ربطه بصندوق التروس لخفض سرعتهالمحرك لديه كفاءة عمل عالية و ضوضاء منخفضة في التردد المناسب.
لأسباب تاريخية ، يستخدم المحرك الذي يحتوي على فولتاج اسمي 12 فولت فقط 12 فولت. فولتاج اسمي آخر على رسم التصميم ليس بالضبط أقرب فولتاج محرك للمحرك.يجب على العملاء اختيار الجهد القائم المناسب والشريك المناسب بناءً على متطلباتهم الخاصة.
عندما يتم استخدام المحرك مع سرعة عالية أو حمولة كبيرة، فإنه عادة لا تبدأ في سرعة العمل مباشرة. ونحن نقترح زيادة تدريجيا في التردد والسرعة. لسببين: أولا،المحرك لا يفقد الخطوات، وثانيا، يمكن أن تقلل من الضوضاء وتحسين دقة تحديد المواقع.
يجب ألا يعمل المحرك في منطقة الاهتزاز ((أقل من 600 PPS)). إذا كان يجب استخدامه بسرعة بطيئة ، يمكن تقليل مشكلة الاهتزاز عن طريق تغيير الجهد أو التيار أو إضافة بعض التخفيف.
عندما يعمل المحرك أقل من 600PPS (0.9 درجة) ، يجب أن يتم تشغيله بواسطة تيار صغير ، وتحفيز كبير وجهد منخفض.
بالنسبة للحمولات ذات لحظة inertia كبيرة ، يجب اختيار محرك كبير الحجم.
عندما تكون هناك حاجة إلى دقة أعلى ، يمكن حلها عن طريق إضافة علبة التروس ، وزيادة سرعة المحرك ، أو استخدام القيادة الفرعية. يمكن أيضًا استخدام محرك 5 مراحل ((محرك أحادي القطب) ،لكن سعر النظام بأكمله مكلف نسبياً، لذلك نادراً ما يستخدم.
مقاس محرك الخطوة:
لدينا حاليا 20mm ((NEMA8) ، 28mm ((NEMA11) ، 35mm ((NEMA14) ، 42mm ((NEMA17) ، 57mm ((NEMA23) ، 86mm ((NEMA34) محركات خطوة هجينة. نقترح تحديد حجم المحرك أولا، ثم تأكيد المعلمات الأخرى،عندما تختار محرك خطوة هجين.
خدمة التخصيص
نحن نقدم خدمة تخصيص على المحرك بما في ذلك عدد الأسلاك الرئيسي ((4 أسلاك / 6 أسلاك / 8 أسلاك) ، مقاومة الملف ، طول الكابل واللون ، أيضا لدينا ارتفاعات متعددة للعملاء للاختيار.
العمود الناتج العادي هو العمود D ، إذا كان العملاء يحتاجون إلى عمود المسمار الرئيسي ، فإننا نقدم خدمة تخصيص على المسمار الرئيسي ، ويمكنك ضبط نوع المسمار الرئيسي وطول العمود.
الصورة أدناه هي محرك خطوة هجين نموذجي مع خرطوشة رصاصة ترابيزية.
نوع محرك NEMA الخطوي
وقت التنفيذ ومعلومات التعبئة
إذا كان لدينا عينات في المخزون، يمكننا شحن عينات في 3 أيام.
إذا لم يكن لدينا عينات في المخزون، ونحن بحاجة إلى إنتاجها، والوقت الإنتاج حوالي 20 يوما تقويميا.
بالنسبة للإنتاج الضخم، يعتمد وقت التنفيذ على كمية الطلب.
طريقة الدفع وشروط الدفع
بالنسبة للعينات، نحن نقبل عموماً بـ (باي بال) أو (علي بابا).
بالنسبة للإنتاج الجماعي، نقبل الدفع عبر البريد الإلكتروني.
بالنسبة للعينات، نحن نجمع الدفع الكامل قبل الإنتاج.
بالنسبة للإنتاج الجماعي، يمكننا قبول 50% دفع مسبق قبل الإنتاج، وجمع بقية 50% الدفع قبل الشحن.
بعد أن نتعاون طلب أكثر من 6 مرات، يمكننا التفاوض على شروط الدفع الأخرى مثل A / S (بعد رؤية)
