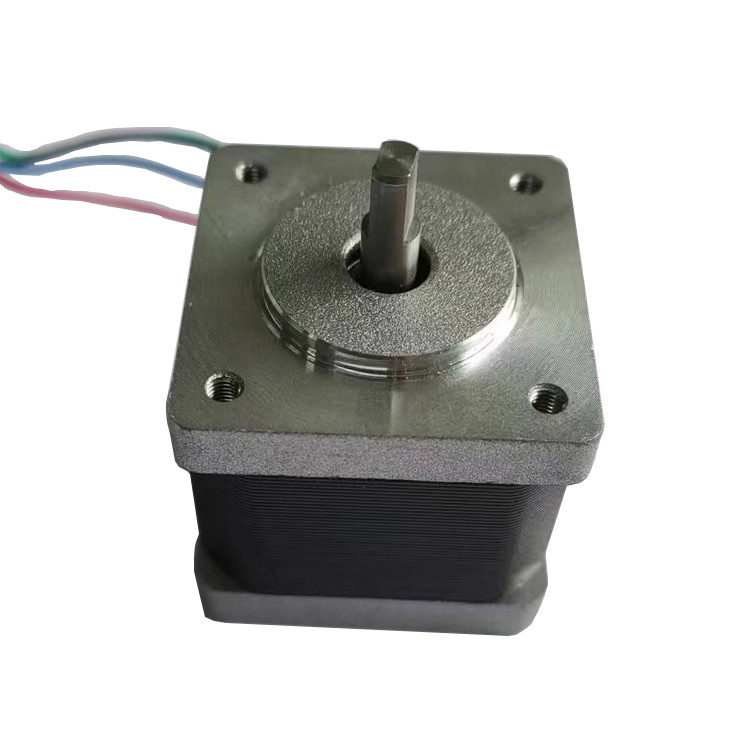

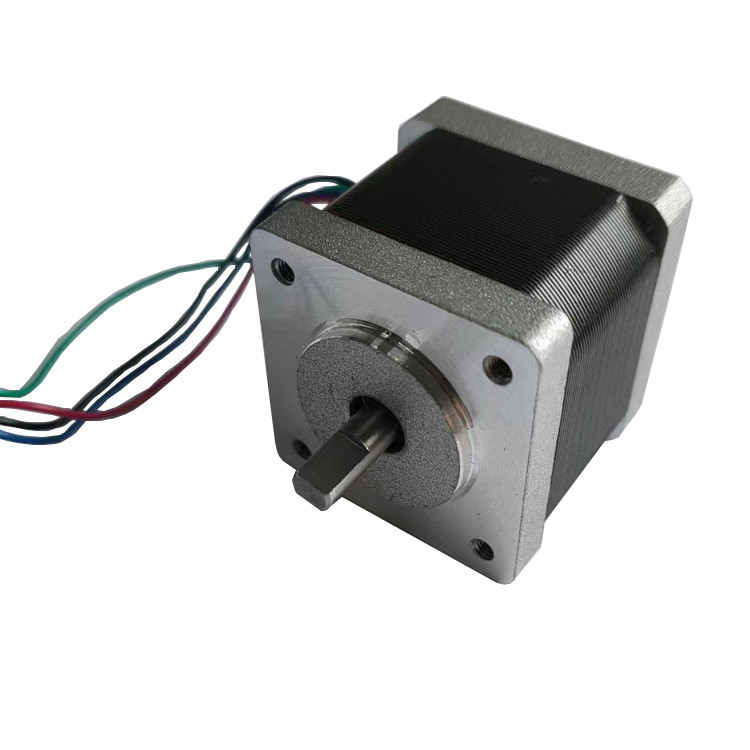

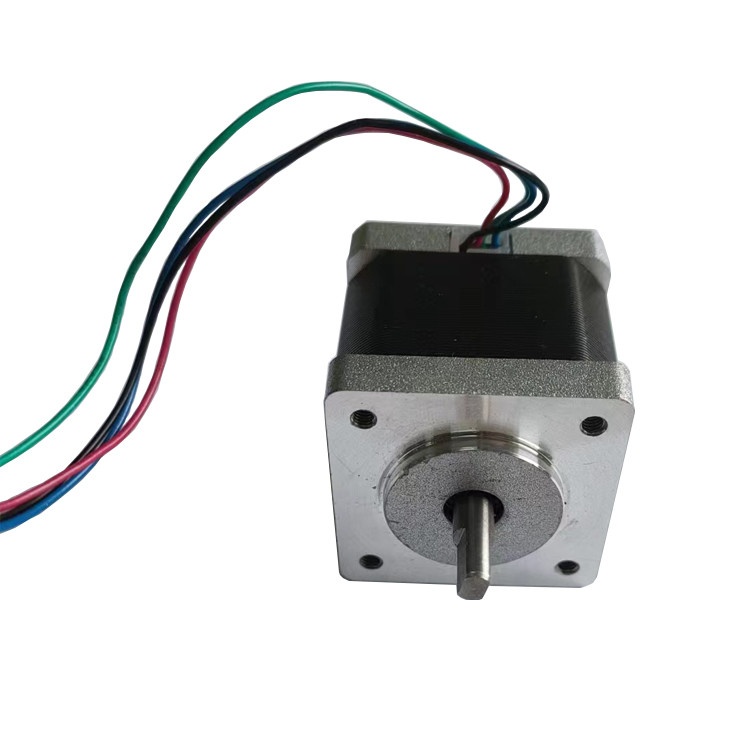

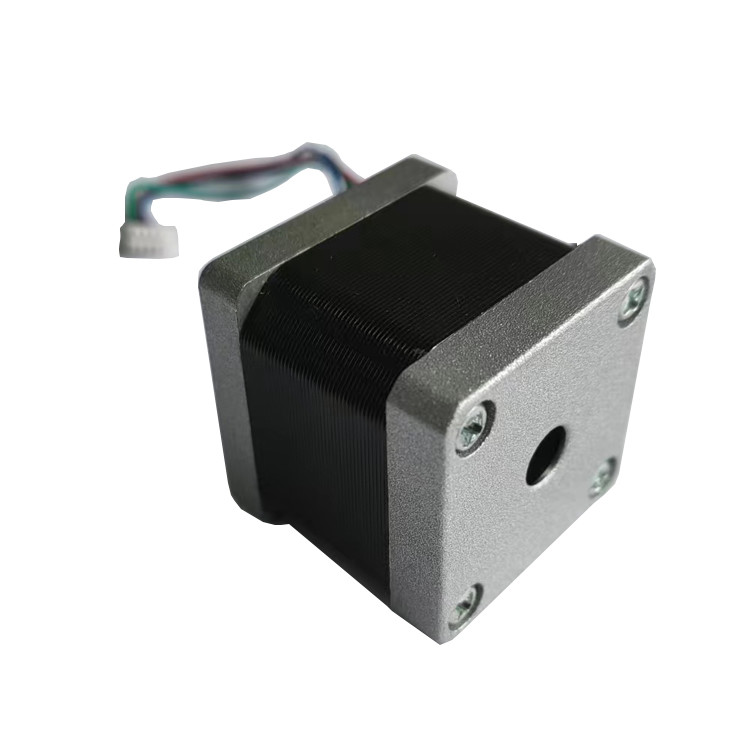

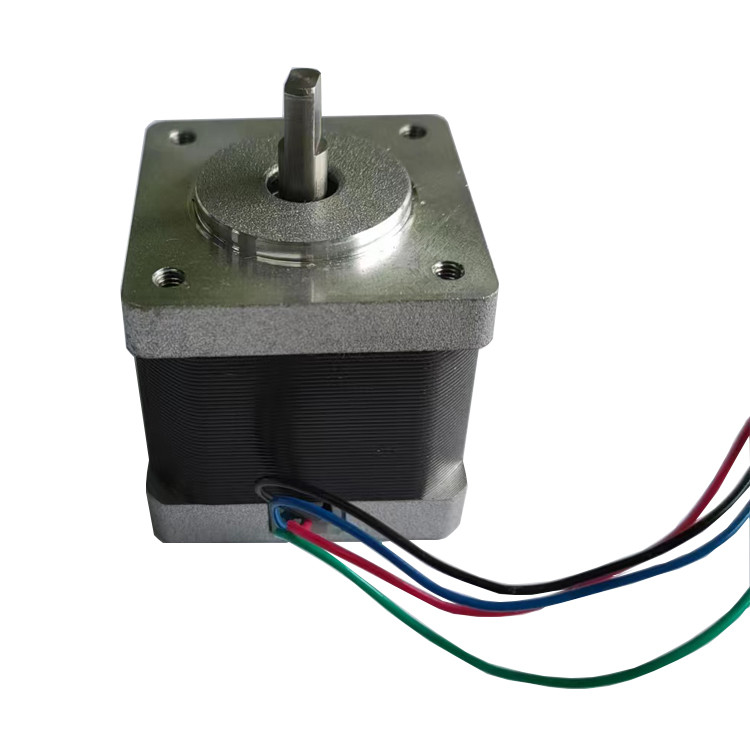

محرك خطوة مربع الهجين 35mm (NEMA 14)
مكان المنشأ | الصين |
---|---|
اسم العلامة التجارية | VIC-TECH |
إصدار الشهادات | RoHS |
رقم الموديل | 35HS |
الحد الأدنى لكمية | وحدة 1 |
الأسعار | $8-15/Unit |
تفاصيل التغليف | المنتج معبأ ببلوط اللؤلؤ، والخارج في صندوق. |
وقت التسليم | 10 ~ 30 يوما بعد استلام الدفع العينة |
شروط الدفع | MoneyGram ، ويسترن يونيون ، بطاقة الائتمان ، T / T ، L / C. |
القدرة على العرض | 100000\ وحدة/سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xنوع المحرك | محرك متدرج هجين | زاوية الخطوة | 0.9 درجة أو 1.8 درجة |
---|---|---|---|
حجم المحرك | 35ملم ((NEMA 14) | عدد المراحل | مرحلتان (ثنائي القطب) |
التصنيف الحالي | 0.5~1A/المرحلة | طول المحرك | 27~42ملم |
الحد الأدنى لكمية الطلب | وحدة 1 | ||
تسليط الضوء | محرك 35 ملم مربع هجين خطوة,محرك NEMA14 الهجاني,محرك مربع الكوكبي للخزانات,NEMA14 Hybrid Stepper Motor,Square Planetary Gearbox Stepper Motor |
الوصف
هذا هو محرك خطوة الكوكبية علبة التروس 35 ملم (NEMA 14) مربع محرك خطوة هجين.
طول المحرك لهذا المنتج عادة ما يكون بين 27 و 42 مم ، ويمكن تخصيص أطوال خاصة. كلما كان الطول أطول ، زاد عزم الدوران للمحرك.
محركات الخطوة الهجينة عادة ما تكون مربعة في الشكل ويمكن تحديد محركات الخطوة من خلال شكلها الخارجي المميز.
بالإضافة إلى ذلك ، هناك خياران لزاوية خطوة المحرك: 0.9 درجة و 1.8 درجة.
نوع العمود الخارجي، عمودنا القياسي هو عمود D، يمكن تخصيصه لتتناسب مع متطلبات المستخدم.
يمكن أيضًا استخدام طول السلك الرئيسي ونوع المرفق مع المرفقات القياسية ، والتي يمكن تخصيصها أيضًا.
يتوفر محرك خطوة هجين بزاوية خطوة 1.8 ° (200 خطوة / ثورة) أو زاوية خطوة 0.9 ° (400 خطوة / ثورة) أو زاوية خطوة 0.9 ° (400 خطوة / ثورة).يتم تحديد زاوية الخطوة من قبل عدد من الأسنان على شفرات الدوار.
ويمكن أيضا أن تكون مجهزة بصندوق التروس، والذي يحتوي على مراحل التروس المختلفة لنسب سرعة مختلفة و بطبيعة الحال أطوال مختلفة، كلما زاد الطول انخفضت الكفاءة.
المعلمات
زاوية الخطوة (°) |
طول المحرك (ملم) |
عزم الدوران (g*cm) |
التيار الحالي /المرحلة (مرحلة أ) |
المقاومة (Ω/ مرحلة) |
الحثية (mH/مرحلة) |
عدد الأدلة |
عجز الدوران (g*cm2) |
الوزن (كيلوغرام) |
0.9 | 27 | 1000 | 0.5 | 10 | 14 | 4 | 6 | 0.13 |
1.8 | 28 | 1000 | 0.5 | 20 | 14 | 4 | 11 | 0.13 |
0.9 | 34 | 1200 | 1 | 2 | 3 | 4 | 9 | 0.17 |
1.8 | 34 | 1400 | 1 | 2.7 | 4.3 | 4 | 13 | 0.17 |
0.9 | 40 | 1500 | 1 | 2 | 4 | 4 | 12 | 0.22 |
1.8 | 42 | 2000 | 1 | 3.8 | 3.5 | 4 | 23 | 0.22 |
المعلمات أعلاه هي المنتجات القياسية للإشارة ، ويمكن تخصيص المحرك على أساس متطلبات العميل.

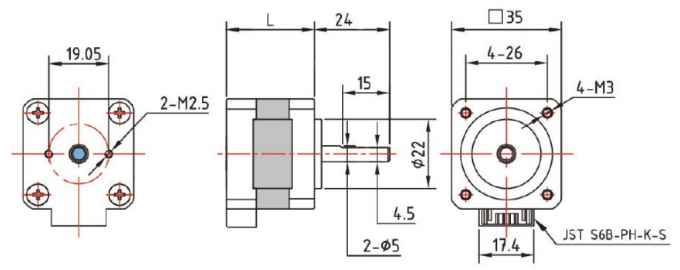

رسم التصميم
الهيكل الأساسي لمحركات NEMA الخطوة
تطبيق المحرك الهجاني الخطوي
بسبب الدقة العالية لمحركات الخطوات الهجينة (200 أو 400 خطوة لكل دورة) ، يتم استخدامها على نطاق واسع للتطبيقات التي تتطلب دقة عالية ، مثل:
الطباعة ثلاثية الأبعاد
التحكم الصناعي ((CNC، آلة طحن أوتوماتيكية، آلات النسيج)
أجهزة الكمبيوتر
آلة التعبئة
وأنظمة أوتوماتيكية أخرى تتطلب تحكم دقيق
ملاحظات عن المحركات الهجينة
يجب على العملاء اتباع مبدأ "اختيار المحركات الخطوة أولا، ثم اختيار سائق على أساس محرك الخطوة الموجود"
من الأفضل عدم استخدام وضع القيادة بالكامل للقيادة بمحرك خطوة هجين ، والاهتزاز أكبر تحت القيادة بالكامل.
المحرك الهجين خطوة أكثر ملاءمة لحالات منخفضة السرعة. نقترح أن السرعة لا تتجاوز 1000 دورة في الدقيقة (6666PPS عند 0.9 درجة) ، ويفضل بين 1000-3000PPS (0.9 درجة) ،ويمكن ربطه بصندوق التروس لخفض سرعتهالمحرك لديه كفاءة عمل عالية و ضوضاء منخفضة في التردد المناسب.
لأسباب تاريخية ، يستخدم المحرك الذي يحتوي على فولتاج اسمي 12 فولت فقط 12 فولت. فولتاج اسمي آخر على رسم التصميم ليس بالضبط أقرب فولتاج محرك للمحرك.يجب على العملاء اختيار الجهد القائم المناسب والشريك المناسب بناءً على متطلباتهم الخاصة.
عندما يتم استخدام المحرك مع سرعة عالية أو حمولة كبيرة، فإنه عادة لا تبدأ في سرعة العمل مباشرة. ونحن نقترح زيادة تدريجيا في التردد والسرعة. لسببين: أولا،المحرك لا يفقد الخطوات، وثانيا، يمكن أن تقلل من الضوضاء وتحسين دقة تحديد المواقع.
يجب ألا يعمل المحرك في منطقة الاهتزاز ((أقل من 600 PPS)). إذا كان يجب استخدامه بسرعة بطيئة ، يمكن تقليل مشكلة الاهتزاز عن طريق تغيير الجهد أو التيار أو إضافة بعض التخفيف.
عندما يعمل المحرك أقل من 600PPS (0.9 درجة) ، يجب أن يتم تشغيله بواسطة تيار صغير ، وتحفيز كبير وجهد منخفض.
بالنسبة للحمولات ذات لحظة inertia كبيرة ، يجب اختيار محرك كبير الحجم.
عندما تكون هناك حاجة إلى دقة أعلى ، يمكن حلها عن طريق إضافة علبة التروس ، وزيادة سرعة المحرك ، أو استخدام القيادة الفرعية. يمكن أيضًا استخدام محرك 5 مراحل ((محرك أحادي القطب) ،لكن سعر النظام بأكمله مكلف نسبياً، لذلك نادراً ما يستخدم.
مقاس محرك الخطوة:
لدينا حاليا 20mm ((NEMA8) ، 28mm ((NEMA11) ، 35mm ((NEMA14) ، 42mm ((NEMA17) ، 57mm ((NEMA23) ، 86mm ((NEMA34) محركات خطوة هجينة. نقترح تحديد حجم المحرك أولا، ثم تأكيد المعلمات الأخرى،عندما تختار محرك خطوة هجين.
定制服务:
خدمة التخصيص:
نحن نقدم خدمة تخصيص على المحرك بما في ذلك عدد الأسلاك الرئيسي ((4 أسلاك / 6 أسلاك / 8 أسلاك) ، مقاومة الملف ، طول الكابل واللون ، أيضا لدينا ارتفاعات متعددة للعملاء للاختيار.
العمود الناتج العادي هو العمود D ، إذا كان العملاء يحتاجون إلى عمود المسمار الرئيسي ، فإننا نقدم خدمة تخصيص على المسمار الرئيسي ، ويمكنك ضبط نوع المسمار الرئيسي وطول العمود.

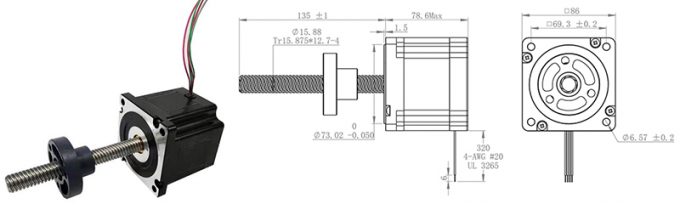

الصورة أدناه هي محرك خطوة هجين نموذجي مع خرطوشة رصاصة ترابيزية.
وقت التنفيذ
إذا كان لدينا عينات في المخزون، يمكننا شحن عينات في 3 أيام.
إذا لم يكن لدينا عينات في المخزون، ونحن بحاجة إلى إنتاجها، والوقت الإنتاج حوالي 20 يوما تقويميا.
بالنسبة للإنتاج الضخم، يعتمد وقت التنفيذ على كمية الطلب.
طريقة الدفع وشروط الدفع
طريقة الدفع وشروط الدفع:
بالنسبة للعينات، نحن نقبل عموماً بـ (باي بال) أو (علي بابا).
بالنسبة للإنتاج الجماعي، نقبل الدفع عبر البريد الإلكتروني.
بالنسبة للعينات، نحن نجمع الدفع الكامل قبل الإنتاج.
بالنسبة للإنتاج الجماعي، يمكننا قبول 50% دفع مسبق قبل الإنتاج، وجمع بقية 50% الدفع قبل الشحن.
بعد أن نتعاون طلب أكثر من 6 مرات، يمكننا التفاوض على شروط الدفع الأخرى مثل A / S (بعد رؤية)
الأسئلة الشائعة
1كم هو وقت التسليم العام للعينات؟ كم هو وقت التسليم للطلبات الكبيرة الخلفية؟
وقت قيادة طلب العينة حوالي 15 يوماً، وقت قيادة طلب الكمية الكبيرة 25-30 يوماً.
2هل تقبلون الخدمات المخصصة؟
نحن نقبل المنتجات تخصيص.بما في ذلك المعلمات المحرك,نوع السلك الرئيسي,محور الخروج الخ
3هل من الممكن إضافة مكيف لهذا المحرك؟
لهذا النوع من المحرك، يمكننا إضافة مكيف على غطاء ارتداء المحرك.
