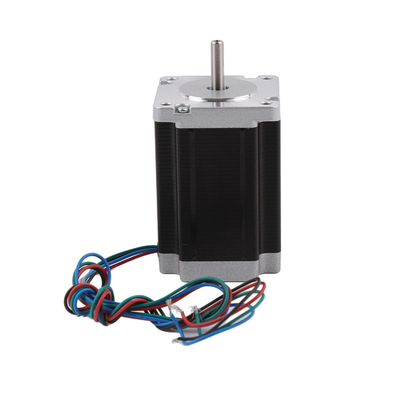

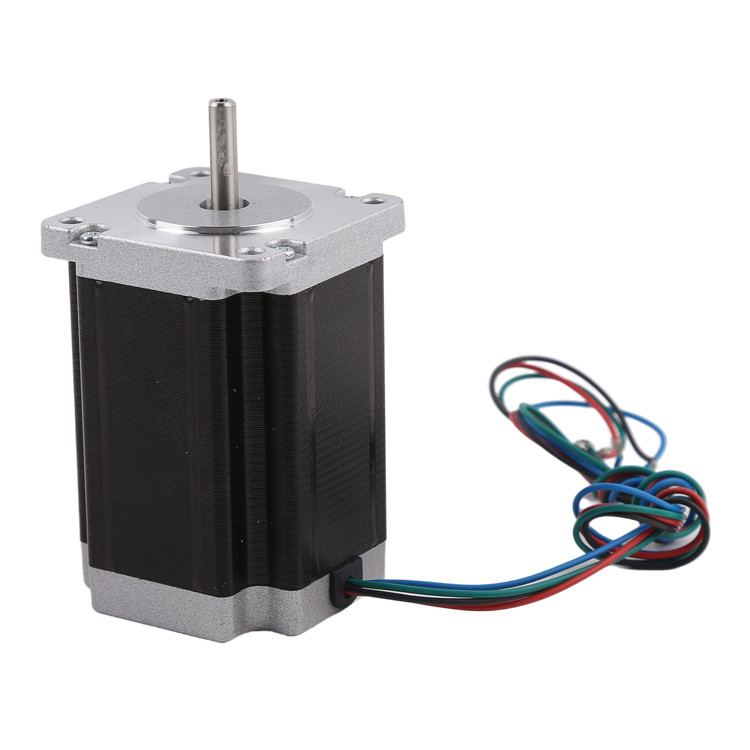

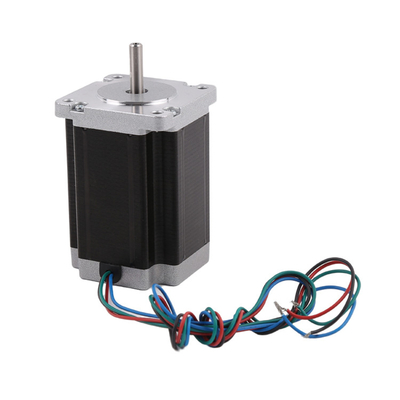

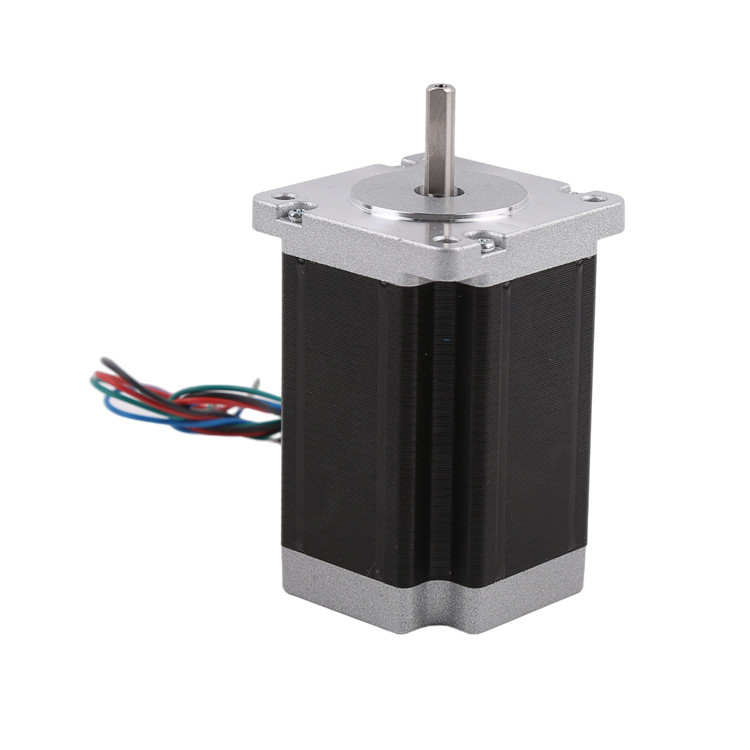

عزم دوران عالي NEMA 23 محرك خطوة هجين قطر المحرك 57mm

  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
مكان المنشأ الصين
اسم العلامة التجارية VIC-TECH
إصدار الشهادات RoHS
رقم الموديل 57HS
الحد الأدنى لكمية وحدة 1
الأسعار $25 - $45 / Units
تفاصيل التغليف المنتج معبأ ببلوط اللؤلؤ، والخارج في صندوق.
وقت التسليم 10 ~ 30 يوما بعد استلام الدفع العينة
شروط الدفع MoneyGram ، ويسترن يونيون ، بطاقة الائتمان ، T / T ، L / C.
القدرة على العرض 100000\ وحدة/سنة

اتصل بي للحصول على عينات مجانية وكوبونات.

واتس اب:0086 18588475571

wechat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
نوع المحرك محرك متدرج هجين زاوية الخطوة 0.9 درجة أو 1.8 درجة
حجم المحرك 57mm ((NEMA 23) عدد المراحل مرحلتان (ثنائي القطب)
التصنيف الحالي 1 ~ 4.2A/المرحلة طول المحرك 41 ~ 112 ملم
الحد الأدنى لكمية الطلب وحدة 1
تسليط الضوء

محرك NEMA 23 الهجينة,محرك خطوة هجين 57 ملم,NEMA 23 محرك خطوة 57mm

,

Hybrid Stepper Motor 57mm

,

NEMA 23 Stepper Motor 57mm
اترك رسالة
منتوج وصف

عزم دوران عالي NEMA 23 محرك خطوة هجين قطر المحرك 57mm

الوصف

هذا هو NEMA 23 57mm قطر محرك خطوة الهجينة.
زاوية الخطوة 1.8 درجة و 0.9 درجة للعملاء للاختيار.
ارتفاعات المحرك هي 41mm، 51mm، 56mm، 76mm، 100mm، 112mm،
وزن و عزم الدوران للمحرك مرتبط بوجهة ارتفاعه.
العمود الإخراج القياسي للمحرك هو العمود D ، والذي يمكن استبداله أيضًا بعجلة خرطوشة رصاصية.
العملاء يختارون المعايير أدناه وفقًا لاحتياجاتهم. يرجى الشعور بالحرية في الاتصال بنا بأي أسئلة حول المحرك ، وسوف نقدم دعمًا أكثر احترافية.

dsf1

المعلمات

زاوية الخطوة

(°)

طول المحرك

(ملم)

عزم الدوران

(g*cm)

التيار الحالي

/المرحلة

(مرحلة أ)



المقاومة

(Ω/ مرحلة)

الحثية

(mH/مرحلة)

عدد

الأدلة

عجز الدوران

(g*cm2)

الوزن

(كيلوغرام)
0.9 41 3.9 1 5.7 0.7 6 120 0.45
1.8 41 3.9 2 1.4 1.4 8 150 0.47
0.9 51 7.2 2 1.6 2.2 6 280 0.59
1.8 51 3009 2 1.8 2.7 8 230 0.59
0.9 56 12 2.8 0.9 3.3 4 300 0.7
1.8 56 9 2 1.8 2.5 6 280 0.68
0.9 76 18 2.8 1.15 5.6 4 480 1
1.8 76 13.5 3 1 1.6 6 440 1.1
1.8 100 30 4.2 0.75 3 4 700 1.3
1.8 112 31 4.2 0.9 3.8 4 800 1.4

المعلمات أعلاه هي المنتجات القياسية للإشارة ، ويمكن تخصيص المحرك على أساس متطلبات العميل.

رسم التصميم

werwe 2

الهيكل الأساسي لمحركات NEMA الخطوة

ereww 3

تطبيق المحرك الهجاني الخطوي

بسبب الدقة العالية لمحركات الخطوات الهجينة (200 أو 400 خطوة لكل دورة) ، يتم استخدامها على نطاق واسع للتطبيقات التي تتطلب دقة عالية ، مثل:
الطباعة ثلاثية الأبعاد
التحكم الصناعي ((CNC، آلة طحن أوتوماتيكية، آلات النسيج)
أجهزة الكمبيوتر
آلة التعبئة
وأنظمة أوتوماتيكية أخرى تتطلب تحكم دقيق

erew 4

الملاحظات حول محركات الخطوة الهجينة

يجب على العملاء اتباع مبدأ "اختيار المحركات الخطوة أولا، ثم اختيار سائق على أساس محرك الخطوة الموجود"
من الأفضل عدم استخدام وضع القيادة بالكامل للقيادة بمحرك خطوة هجين ، والاهتزاز أكبر تحت القيادة بالكامل.
المحرك الهجين خطوة أكثر ملاءمة لحالات منخفضة السرعة. نقترح أن السرعة لا تتجاوز 1000 دورة في الدقيقة (6666PPS عند 0.9 درجة) ، ويفضل بين 1000-3000PPS (0.9 درجة) ،ويمكن ربطه بصندوق التروس لخفض سرعتهالمحرك لديه كفاءة عمل عالية و ضوضاء منخفضة في التردد المناسب.
لأسباب تاريخية ، يستخدم المحرك الذي يحتوي على فولتاج اسمي 12 فولت فقط 12 فولت. فولتاج اسمي آخر على رسم التصميم ليس بالضبط أقرب فولتاج محرك للمحرك.يجب على العملاء اختيار الجهد القائم المناسب والشريك المناسب بناءً على متطلباتهم الخاصة.
عندما يتم استخدام المحرك مع سرعة عالية أو حمولة كبيرة، فإنه عادة لا تبدأ في سرعة العمل مباشرة. ونحن نقترح زيادة تدريجيا في التردد والسرعة. لسببين: أولا،المحرك لا يفقد الخطوات، وثانيا، يمكن أن تقلل من الضوضاء وتحسين دقة تحديد المواقع.
يجب ألا يعمل المحرك في منطقة الاهتزاز ((أقل من 600 PPS)). إذا كان يجب استخدامه بسرعة بطيئة ، يمكن تقليل مشكلة الاهتزاز عن طريق تغيير الجهد أو التيار أو إضافة بعض التخفيف.
عندما يعمل المحرك أقل من 600PPS (0.9 درجة) ، يجب أن يتم تشغيله بواسطة تيار صغير ، وتحفيز كبير وجهد منخفض.
بالنسبة للحمولات ذات لحظة inertia كبيرة ، يجب اختيار محرك كبير الحجم.
عندما تكون هناك حاجة إلى دقة أعلى ، يمكن حلها عن طريق إضافة علبة التروس ، وزيادة سرعة المحرك ، أو استخدام القيادة الفرعية. يمكن أيضًا استخدام محرك 5 مراحل ((محرك أحادي القطب) ،لكن سعر النظام بأكمله مكلف نسبياً، لذلك نادراً ما يستخدم.
مقاس محرك الخطوة:
لدينا حاليا 20mm ((NEMA8) ، 28mm ((NEMA11) ، 35mm ((NEMA14) ، 42mm ((NEMA17) ، 57mm ((NEMA23) ، 86mm ((NEMA34) محركات خطوة هجينة. نقترح تحديد حجم المحرك أولا، ثم تأكيد المعلمات الأخرى،عندما تختار محرك خطوة هجين.

خدمة التخصيص

يمكن تعديل تصميم المحرك بناءً على متطلبات العميل بما في ذلك:
قطر المحرك: لدينا محرك قطر 6mm، 8mm، 10mm، 15mm و 20mm
مقاومة الملف / الجهد العددي: مقاومة الملف قابلة للتعديل ، ومع ارتفاع المقاومة ، يكون الجهد العددي للمحرك أعلى.
تصميم الدعامة / طول المسمار الرئيسي: إذا أراد العميل أن يكون الدعامة أطول / قصيرة ، مع تصميم خاص مثل ثقوب التثبيت ، فهي قابلة للتعديل.
PCB + الكابلات + المرفق: تصميم PCB ، طول الكابلات ومسافة المرفق قابل للتعديل ، ويمكن استبدالها في FPC إذا كان العملاء بحاجة إليها.

rew 4

وقت التنفيذ

إذا كان لدينا عينات في المخزون، يمكننا شحن عينات في 3 أيام.
إذا لم يكن لدينا عينات في المخزون، ونحن بحاجة إلى إنتاجها، والوقت الإنتاج حوالي 20 يوما تقويميا.
بالنسبة للإنتاج الضخم، يعتمد وقت التنفيذ على كمية الطلب.

طريقة الدفع وشروط الدفع

بالنسبة للعينات، نحن نقبل عموماً بـ (باي بال) أو (علي بابا).
بالنسبة للإنتاج الجماعي، نقبل الدفع عبر البريد الإلكتروني.
بالنسبة للعينات، نحن نجمع الدفع الكامل قبل الإنتاج.
بالنسبة للإنتاج الجماعي، يمكننا قبول 50% دفع مسبق قبل الإنتاج، وجمع بقية 50% الدفع قبل الشحن.
بعد أن نتعاون طلب أكثر من 6 مرات، يمكننا التفاوض على شروط الدفع الأخرى مثل A / S (بعد رؤية)

الأسئلة الشائعة

1كم هو وقت التسليم العام للعينات؟ كم هو وقت التسليم للطلبات الكبيرة الخلفية؟
وقت قيادة طلب العينة حوالي 15 يوماً، وقت قيادة طلب الكمية الكبيرة 25-30 يوماً.

2هل تقبلون بالخدمات المخصصة؟
نحن نقبل المنتجات تخصيص.بما في ذلك المعلمات المحرك,نوع السلك الرئيسي,محور الخروج الخ

3هل من الممكن إضافة مكيف لهذا المحرك؟
لهذا النوع من المحرك، يمكننا إضافة مكيف على غطاء ارتداء المحرك.

أسئلة شائعة

1أسباب وحلول زيادة الحمل على المحركات الخطوة بعد الاستخدام الطويل
السبب: في بعض الحالات ، يمكن أن تعمل محركات الخطوات بشكل طبيعي لفترة طويلة ، ولكن بعد فترة من الوقت ستفقد الخطوات. في هذه الحالة ، من المحتمل أن يكون الحمل على محرك الخطوات قد تغير.يمكن أن تأتي من ارتداء محركات الدفع الخطوة أو من التأثيرات الخارجية.
الحل
1تحقق من عدم تغيير البيئة الخارجية: هل تغيرت آلية محرك القيادة؟
2 تحقق من ارتداء المحامل: استخدم محامل الكرات بدلاً من البوشينج لتمديد عمر المحرك.
3تحقق من عدم تغير درجة حرارة البيئة. بالنسبة للمحركات الصغيرة ، فإن تأثير لزجة الدهون في العامل ليس مهملاً. استخدم الدهون المناسبة لمدى التشغيل (على سبيل المثال.الدهون يمكن أن تصبح لزجة عند درجات حرارة شديدة، أو في حالة الاستخدام لفترة طويلة مما يزيد من حمولة المحرك)

2-السبب في تسخين المحرك
1التيار المحدد من قبل السائق أكبر من التيار الاسمي للمحرك
سرعة المحرك سريعة جداً
يحتوي المحرك نفسه على inertia كبيرة ودورة تحديد الموقع، لذلك حتى التشغيل بمعدلات متوسطة سيكون ساخنا، ولكن لا يؤثر على عمر المحرك.نقطة إزالة المغناطيسية للمحرك في 130-200 درجة مئوية، لذلك المحرك في 70-90 درجة مئوية هي ظاهرة طبيعية، طالما أقل من 130 درجة مئوية عادة ليست مشكلة، إذا كنت حقا تشعر بالارتفاع في درجة الحرارة،يتم ضبط تيار القيادة إلى حوالي 70٪ من تيار المحرك الاسمي أو سرعة المحرك لتقليل بعض.

3.عندما يتم تشغيل المحرك الخطوي، لا يدور عمود المحرك كيفية القيام بذلك؟
هناك العديد من الأسباب التي تجعل المحرك لا يدور.:
A.التناوب الحاجز لفرط الحمل
B.ما إذا كان المحرك قد تضرر
ج.ما إذا كان المحرك غير يعمل
D.ما إذا كانت إشارة النبض CP إلى الصفر
