10BY ميني 5v 10mm قطر محرك الدفع الدقيق PM محرك الدفع
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | VSM1070 |
| الحد الأدنى لكمية | وحدة 1 |
| الأسعار | $2~$5/Unit |
| تفاصيل التغليف | المنتج معبأ ببلوط اللؤلؤ، والخارج في صندوق. |
| وقت التسليم | 10 ~ 30 يوما بعد استلام الدفع العينة |
| شروط الدفع | MoneyGram ، ويسترن يونيون ، بطاقة الائتمان ، T / T ، L / C. |
| القدرة على العرض | 100000\ وحدة/سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| رقم الطراز | VSM1070 | المرحلة | 2، 2 |
|---|---|---|---|
| الحالية / المرحلة | 0.2 أ | الجهد القياسي | 5.0 فولت |
| ملف مقاومة | 40Ω ± 10٪ | خطوة الملاك | 18 |
| وزن المحرك | 6 جرام | إصدار الشهادات | RoHS |
منتوج وصف
الوصف

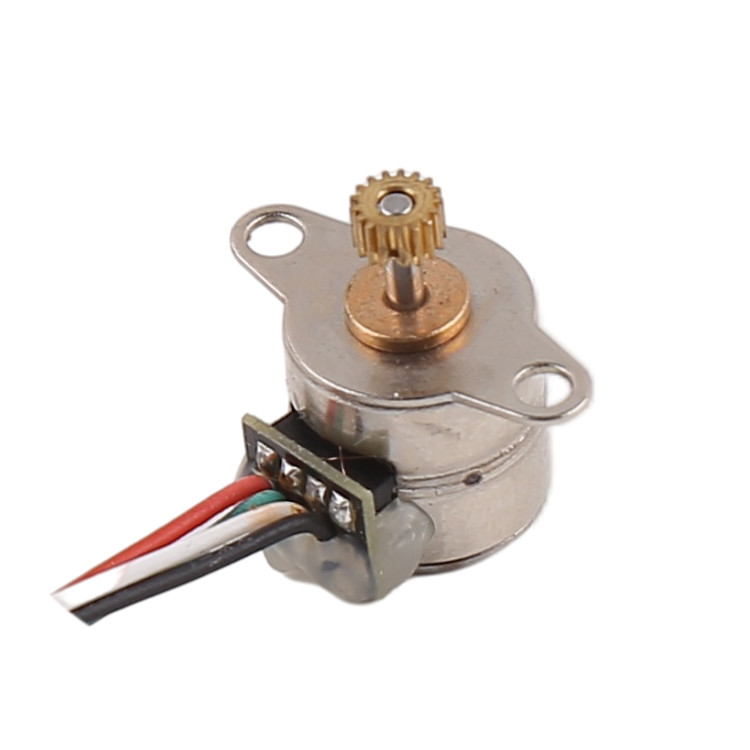

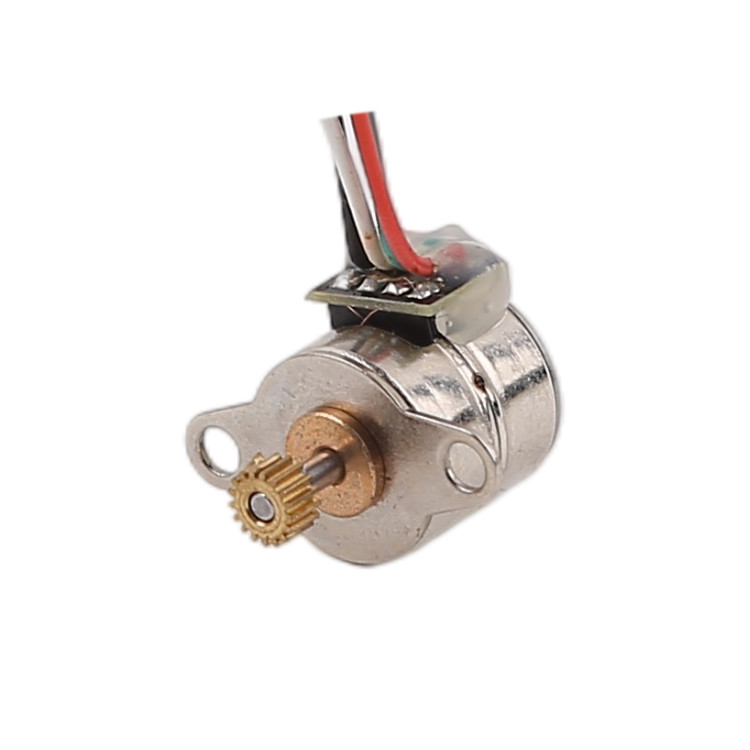

VSM1070 هو محرك خطوة مصغر عالي الجودة منخفضة الضوضاء. قطر المحرك 10 مم ، ارتفاع المحرك 10 مم ، مسافة فتحة تركيب أذن المحرك 14 مم ، وارتفاع عمود الإخراج 5.7 مم.يمكن تخصيص ارتفاع عمود إخراج المحرك وفقًا لاحتياجات تثبيت العميليتم تجهيز عمود إخراج المحرك التقليدي بمعدات النحاس (وحدة التروس 0.2، عدد الأسنان 17، وسمك العجلات 2mm). يمكن أيضا تخصيص العجلات وفقا لاحتياجات تثبيت العميل
وضع الاتصال من المحرك هو سلك الاتصال، أو الإبرة العارية، وFPC، الخ يمكن تخصيصها
بسبب حجمها الصغير، ودقة عالية، والتحكم بسهولة وخصائص ممتازة أخرى، وهذا المحرك خطوة صغيرة تستخدم على نطاق واسع في الكاميرات والأدوات البصرية، والعدسات،الأجهزة الطبية الدقيقة، ومجالات أخرى.
المعلمات
| اسم المنتج | محرك خطوة 10 ملم |
| النموذج | VSM1070 |
| الحد الأقصى، تردد البدء | 800 PPS في الدقيقة (AT 5.0 V DC) |
| أقصى عدد ممكن | 1100 PPS في الدقيقة (AT 5.0 V DC) |
| سحب في عزم الدوران | 5.4 gf-cm min (AT 500 PPS ، 5.0 V DC) |
| سحب عزم الدوران | 6.0 gf-cm min (AT 500 PPS ، 5.0 V DC) |
| فئة العزل | الفئة E للملفات |
| قوة العزل | 100 فولت AC لثانية واحدة |
| مقاومة العزل | 1 MΩ (DC 100 V) |
| نطاق درجة حرارة العمل | -10 ~ +60 درجة مئوية |
| خدمة OEM و ODM | متاحة |
رسم التصميم
مثال من نفس النوع
حول مخطط عزم الدوران الحركية خطوة مصغر
التطبيق حول المحرك الدريجي الصغير
محركاتنا الدقيقة لديها زاوية 18 درجة
هذا يعني أنه يستغرق 20 خطوة لتدوير منعطف واحد.
زاوية خطوة المحرك مرتبطة بتصميم الستاتور الداخلي.
لدينا محركات خطوة صغيرة ذات قطرات مختلفة، وقومة المحرك مرتبطة بحجمها.
هنا العلاقة بين قطر المحرك و عزم الدوران ((مع تردد تشغيل مناسب، في الجهد الاسمي):
محرك 6 ملم: حوالي 1 غرام * سم
محرك 8 ملم: حوالي 3 غرام * سم
محرك 10 ملم: حوالي 5 غرام * سم
محرك 15 ملم: حوالي 15 غرام * سم
محرك 20 ملم: حوالي 40 غرام * سم
التطبيق
يتم تحديد سرعة المحرك من خلال تردد القيادة، وليس لها علاقة بالحمل (ما لم تكن تفقد الخطوات).
بسبب التحكم بدقة عالية في سرعة المحركات الخطوة، مع سائق التحكم في خطوة يمكنك تحقيق تحديد المواقع الدقيق جدا والتحكم في السرعة. لهذا السبب،محركات الخطوة هي المحرك المفضل للعديد من تطبيقات تحكم الحركة الدقيقة.
خدمة التخصيص
يمكن تعديل تصميم المحرك بناءً على متطلبات العميل بما في ذلك:
قطر المحرك: لدينا محرك قطر 6mm، 8mm، 10mm، 15mm و 20mm
مقاومة الملف / الجهد العددي: مقاومة الملف قابلة للتعديل ، ومع ارتفاع المقاومة ، يكون الجهد العددي للمحرك أعلى.
تصميم الدعامة / طول المسمار الرئيسي: إذا أراد العميل أن يكون الدعامة أطول / قصيرة ، مع تصميم خاص مثل ثقوب التثبيت ، فهي قابلة للتعديل.
PCB + الكابلات + المرفق: تصميم PCB ، طول الكابلات ومسافة المرفق قابل للتعديل ، ويمكن استبدالها في FPC إذا كان العملاء بحاجة إليها.
وقت التنفيذ ومعلومات التعبئة
وقت التنفيذ للعينات:
المحركات القياسية الموجودة في المخزون: خلال 3 أيام
المحركات القياسية غير الموجودة في المخزون: خلال 15 يوماً
المنتجات المخصصة: حوالي 25 ~ 30 يوما (على أساس تعقيد التخصيص)
وقت التنفيذ لبناء قالب جديد: عادة حوالي 45 يوما
وقت التنفيذ للإنتاج الضخم: بناءً على كمية الطلب
العبوة:
يتم تعبئة العينات في إسفنجة رغوة مع صندوق ورقي، يتم شحنها عن طريق السريع
إنتاج الجماهيري، المحركات معبأة في صناديق الورق المموج مع فيلم شفاف في الخارج.
إذا تم شحنها عن طريق البحر، سيتم تعبئة المنتج على لوحات
طريقة الشحن
على العينات والشحن الجوي، ونحن نستخدم فيديكس / TNT / UPS / DHL.(5 ~ 12 يوما للخدمة السريعة)
للشحن البحري، نستخدم وكيل الشحن الخاص بنا، والشحن من ميناء شنغهاي.(45 ~ 70 يومًا للشحن البحري)
الأسئلة الشائعة
أسئلة شائعة
1محرك الخطوة بالإضافة إلى إبطاء علبة التروس:
محرك خطوة مجهز بصندوق التروس للحد من السرعة المستخدم معًا، محرك خطوة للخروج بسرعة عالية، وتحويل عزم دوران منخفض، متصل بصندوق التروس للحد من السرعة،علبة التروس الداخلية للحد من عدادات التروس مجموعة حركة الشبكة التي تتشكل من نسبة التخفيض، انخفاض سرعة محرك خطوة عالية، ولكن أيضا لتعزيز عزم الدوران في ناقل النقل، لتحقيق تأثير ناقل مثالي؛ تأثير التخفيض يعتمد على نسبة تخفيض علبة التروس،كلما زادت نسبة التخفيض، كلما كانت سرعة الإخراج أصغر ، والعكس صحيح.
2.محرك الخطوة كيفية استخدام المنحنى السرعة التحكم الأسهمية؟
المنحنى التراكمي، في برمجة البرمجيات، أول ثابتات وقت محسوبة مخزنة في ذاكرة الكمبيوتر، العمل يشير إلى الاختيار.وقت التسارع والتباطؤ لإكمال المحرك الدريجي هو 300ms أو أكثرإذا كنت تستخدم وقت تسريع وتباطؤ قصير جدا، بالنسبة للغالبية العظمى من المحركات الخطوة، وسوف يكون من الصعب تحقيق دوران عالية السرعة من المحركات الخطوة.
3النطاق المعقول لتوليد الحرارة بواسطة المحرك الخطوي:
الحد الذي يسمح به لتوليد الحرارة في المحرك يعتمد إلى حد كبير على مستوى العزل الداخلي للمحرك. سيتم تدمير العزل الداخلي فقط عند درجات حرارة عالية (فوق 130 درجة).لذا طالما أن الداخلية لا تتجاوز 130 درجة، فإن المحرك لن يضر بالخاتم، ودرجة حرارة السطح سيكون أقل من 90 درجة في تلك النقطة. لذلك، درجة حرارة السطح من محرك خطوة في 70-80 درجة هي طبيعية.طريقة قياس بسيطة لدرجة الحرارة مقياس درجة حرارة نقطة مفيدة، يمكنك أيضا تحديد تقريبا: مع اليد يمكن أن تلمس أكثر من 1-2 ثانية، لا أكثر من 60 درجة؛ مع اليد يمكن أن تلمس فقط، حوالي 70-80 درجة؛ بضع قطرات من الماء تبخر بسرعة،إنها أكثر من 90 درجة
