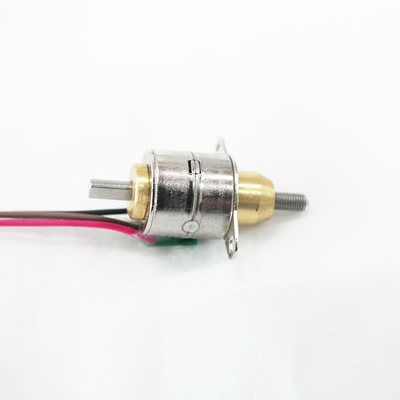

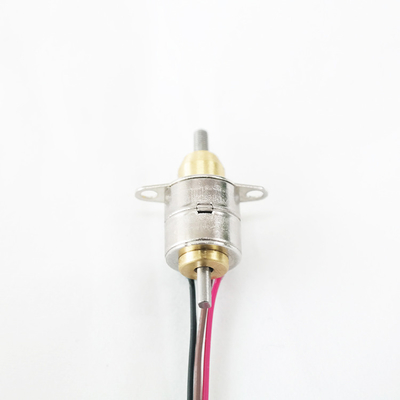

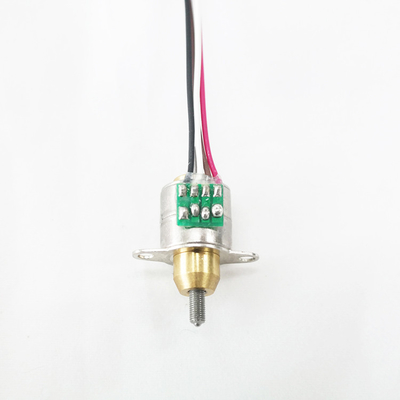

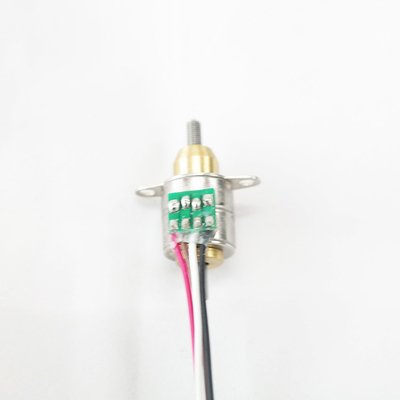

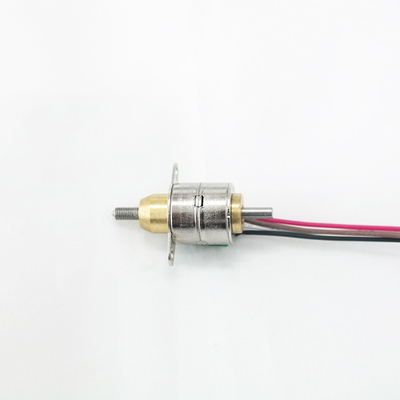

محرك خطي خطي يمر عبر العمود 10 ملم قطر 9 ملم ضربة مع المسمار الرصاص
| مكان المنشأ | China |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | SM10 الخطي |
| الحد الأدنى لكمية | وحدة 1 |
| الأسعار | $3~$7.5/Unit |
| تفاصيل التغليف | المنتج معبأ ببلوط اللؤلؤ، والخارج في صندوق. |
| وقت التسليم | 10 ~ 30 يوما بعد استلام الدفع العينة |
| شروط الدفع | MoneyGram, Western Union,Credit Card,T/T, L/C |
| القدرة على العرض | 100000\ Units/year |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| Motor type | Miniature Linear Motor | قطر المحرك | 10 ملم |
|---|---|---|---|
| Step angle | 18° | Lead screw type | M2.3*P0.3 |
| السكتة الدماغية (مسافة السفر) | 9 ملم | ملف مقاومة | 18Ω/المرحلة |
منتوج وصف
ميني 10mm قطر 9mm ضربة تشغيل من خلال محرك خطوة العمود مع المسمار الرصاص
هذا المحرك الخطي SM10 هو محرك خطي خطي قطره 10 ملم
المسمار الرئيسي هو M2.3 المسمار مع 0.3mm مساحة. (M2.3 * P0.3)
المسمار الرئيسي مصمم خصيصًا لهذا المنتج (المسمار الرئيسي غير القياسي)
مسافة السفر حوالي 9 ملم ولا يمكنك تغيير طولها، بسبب التصميم الخاص على المسمار الرئيسي.
لا يمكن ضبط طول المسمار الرئيسي.
قوة دفع هذا المحرك تزيد عن 200 جرام، وهو مناسب للحركة الخطية على المنتجات الصغيرة الحجم، لحمل حمولة 200 جرام.
المعلمات:
| رقم الطراز | SM10-خطي |
| نوع المحرك | محرك خطوة ثنائي القطب |
| قطر المحرك | 10 ملم |
| المرحلة رقم | مرحلتين |
| زاوية الخطوة | 18°/خطوة |
| مقاومة الملف | 18Ω/المرحلة |
| الدفع | 200~280 غرام |
| الجهد الاسمي | 5 فولت DC |
| السكتة الدماغية (مسافة السفر) | 9 ملم |
رسم التصميم:
عرض المنتج:
عن المحرك الخطي الخطوي:
هناك تصميم مختلف:
العمود الأسير ((عمود ثابت): لا يسمح للمسمار الرئيسي بالدوران ، يمكن أن يذهب فقط صعودا وهبوطا ، ويقوم بحركة محرك خطية.
عمود يمر (من خلال عمود المشي): يمكن أن تتحرك المسمار الرئيسي صعودا وهبوطا عند الدوران. عندما يتم تثبيت المسمار الرئيسي ، لا يسمح بالدوران ، يمكن للمسمار الرئيسي أن يتحرك صعودا وهبوطا ، ويعمل بشكل صحيح.
المحرك الخارجي ((مع المسمار): المسمار الرئيسي ثابت ، لا يمكن أن يتحرك صعودا وهبوطا ، يمكن أن يدور فقط ، وهناك محور على المسمار الرئيسي للتحرك صعودا وهبوطا.
حول المسمار الرئيسي وطول الخطوة:
لدينا نوعان من زاوية الخطوة: 15 درجة و 7.5 درجة. المحركات مع زاوية خطوة 15 درجة تستغرق 24 خطوة لدورة واحدة، والمحركات مع زاوية خطوة 7.5 درجة تأخذ 48 خطوة لدورة واحدة.
لدينا ثلاثة أنواع من المسامير الرئيسي، مع بدء واحد / بدء مزدوج و 4 بدء.
الدرجة هي نفسها: 0.6096 ملم
الرصاص المسمار الرصاص=بداية*المضرب
على سبيل المثال، ل 2 تبدأ المسمار الرصاص، الرصاص هو 2 * 0.6096 = 1.2192mm
طول خطوة المحرك، هو المسافة التي تسافر بها المسمار/المحار عندما يقوم المحرك بخطوة واحدة.
طول خطوة المحرك = خطوة المسمار الرئيسي / خطوات لكل منعطف
على سبيل المثال، بالنسبة للفلز الرئيسي يبدأ 2، زاوية الخطوة هي 7.5 درجة،
طول الخطوة = الرصاص / 24 = 1.2192/24 = 0.0508mm / خطوة
حول الدفع:
تتعلق الدفع بتردد السائق وموجهة المسمار، زاوية الدفع وحجم المحرك.
أكبر حجم المحرك، أكبر قوة دفع.
كلما انخفضت الترددات، تدور المحركات ببطء، والدفع أكبر.
الدرجة السفلى من الدفع هي أكبر.
7زاوية خطوة 0.5 درجة سيكون لها قوة دفع أعلى مقارنة مع 15 درجة.
تطبيق محركات الخطوات:
يتم استخدام المحركات الخطوة للتحكم الدقيق ، وتستخدم على نطاق واسع في المعدات الطبية ، والطابعة ثلاثية الأبعاد ، والتحكم الدقيق الصناعي ، ومعدات الأتمتة ، إلخ.
يمكن استخدام المحركات الخطوة في أي آليات متطلبات التحكم الدقيق والحركة الدورانية / الخطية.
ميزة المحركات الخطوة:
المحركات الخطوة يمكن أن تصل إلى التحكم الدقيق حتى دون مكيفات حلقة مغلقة / دون نظام رد الفعل، أيضا ليس لديهم برشاة كهربائية.وبالتالي لا توجد تداخلات كهرومغناطيسية ومشاكل شرارة كهربائيةفي بعض الحالات، يمكن أن تحل محل محركات DC المفرشحة / المحركات بدون فرشاة.
محركات الخطوات سهلة التحكم مع السائقين، وهذه الميزة تثبت موقعه المهم في مجال التحكم الدقيق.
1التحكم الدقيق ممكن، قابلة للبرمجة
2بدون تدخلات كهرومغناطيسية و شرارات كهربائية
3حجم صغير
4سعر معقول
5ضجيج منخفض
6. حياة خدمة طويلة
