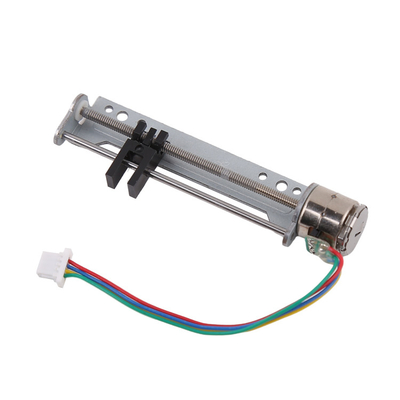

VSM1069 محرك متدرج صغير بزاوية 18 درجة مصغر مع كتيفة ومسمار ومنزلق للصناعات المختلفة
مكان المنشأ | جيانغسو ، الصين (البر الرئيسي) |
---|---|
اسم العلامة التجارية | VIC-TECH |
إصدار الشهادات | RoHS |
رقم الموديل | VSM1069 |
الحد الأدنى لكمية | وحدة 1 |
الأسعار | $2.8~$7/Unit |
تفاصيل التغليف | وحدات البيع: صندوق بلاستيكي داخلي واحد ، صندوق ورقي خارجي العبوة: تعبئة كرتونية واحدة ، 100-1000 قطع |
وقت التسليم | 15-30 يوم عمل |
شروط الدفع | تي / تي ، ويسترن يونيون ، موني جرام |
القدرة على العرض | 1000000 وحدة / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xزاوية الخطوة (بالدرجات) | 18 درجة | مرحلة | 2 |
---|---|---|---|
الجهد االكهربى | 3.0 فولت | مقاومة | 15 Ω ± 10٪ |
وزن | 5.5 جرام | دوران | CW / CCW |
يكتب | المغناطيس الدائم | عقد العزم | 3.0 غم سم ~ 3.8 غم. سم |
محرك متدرج منزلق VSM1069 10 مللي متر مرحلتين يتحرك للأمام مساءً محرك متدرج للأجهزة الطبية الدقيقة
محرك متدرج منزلق VSM1069 محرك متدرج مصغر مزود بقوس خاص ومسمار ومنزلق (وحدة الحركة الخطية) لأن محرك التدرج صغير الحجم وعالي الدقة وسهل التركيب وسهل الاستخدام والعديد من المزايا الأخرى ، تستخدم على نطاق واسع في مختلف الصناعات مثل أجهزة المراقبة وأجهزة العرض والأدوات الطبية والعدسات البصرية والأدوات الصغيرة والعدادات الذكية وأقفال الأبواب الأوتوماتيكية.
المحرك المتدرج لديه زاوية خطوة 18 درجة.في حالة القيادة بخطوة كاملة (الإثارة 2-2 الطور) ، يدور المحرك 20 خطوة لكل دورة ، وتكون درجة الميل اللولبية شائعة الاستخدام 0.4 مم ، وبالتالي يمكن أن تصل دقة التحكم في الموضع إلى 0.02 مم.إذا كنت بحاجة إلى زيادة تحسين الدقة ، فيمكنك التخصيص لتقليل درجة اللولب والطرق الأخرى.يمكن تحقيقه أيضًا باستخدام محرك عالي الدقة (محرك متدرج بزاوية خطوة 9 درجات).
بشكل عام ، المحرك المتدرج لديه قوة دفع من حوالي 150 إلى 300 جرام ، والتي تختلف حسب جهد القيادة ، ومقاومة المحرك ، وما شابه ذلك.
البعد الميكانيكي: مم
تتمثل الوظيفة الرئيسية لمحرك السائر الصغير في تحريك أجزاء معينة (مثل العدسات ، وشرائط القياس ، وألسنة القفل ، والمجسات) إلى الموضع الدقيق وفقًا لتعليمات الكمبيوتر المضيف أو كمبيوتر التحكم أو أجهزة التحكم الأخرى ، وذلك لتحقيق الهدف. التركيز والاختبار المقابل والوظائف الأخرى.
يمكن أن يكون جزء الإدخال من مزود طاقة المحرك المتدرج بأشكال مختلفة مثل موصل FPC وموصل سلك التوصيل ودبوس الضوء (للحام المباشر لـ PCB).يمكن أن يكون قضيب الدفع لجزء الإخراج إما منزلق بلاستيكي أو منزلق معدني ، والذي يمكن تخصيصه وفقًا لمتطلبات العملاء.يمكن تخصيص شوط المنزلق وفقًا لمتطلبات العميل ضمن نطاق معين ، ولكن نظرًا لأن المحرك صغير ، يكون المسمار رقيقًا (المستخدم حاليًا M2) ، وطول الخيط الذي يمكن معالجته محدود ، والحد الأقصى السكتة الدماغية عموما أقل من 50 مم.السكتة الدماغية 40 مم.
يتمتع فريقنا بأكثر من 10 سنوات من الخبرة في تصميم وتطوير وإنتاج المحركات الصغيرة.يمكننا تنفيذ تطوير المنتجات والتصميم الإضافي لمنتجات العملاء وفقًا للاحتياجات الخاصة للعملاء!
إن نظام التحكم في القيادة للمحرك هو تخصصنا أيضًا ويمكن تخصيصه للعملاء.
احتياجات العملاء هي جهودنا ، فلا تتردد في الاتصال بنا!
تطبيقات نموذجية
يعد محرك الخطوة 10 مم مكونًا متعدد الاستخدامات يجد تطبيقًا عبر مجموعة واسعة من الصناعات والتطبيقات ، بما في ذلك منتجات الأمان الذكية وعدسات الكاميرا وأقفال الأبواب والأجهزة القابلة للارتداء والمزيد.
منتجات الأمن الذكية:
يتم استخدام محرك الخطوة 10 مم على نطاق واسع في منتجات الأمن الذكية مثل كاميرات المراقبة وأقفال الأبواب وأنظمة التحكم في الوصول.الدقة والدقة العالية للمحرك تجعله مثاليًا لهذه التطبيقات ، مما يسمح بالتحكم الدقيق في الكاميرا أو آلية القفل.كما أن الحجم الصغير للمحرك يجعله مثاليًا للاستخدام في أجهزة الأمان الصغيرة.
عدسات الكاميرا:
يستخدم محرك الخطوة المنزلق في عدسات الكاميرا ، مثل تلك الموجودة في الكاميرات الرقمية والهواتف المحمولة.يسمح عزم المحرك العالي ودقته بالتحكم الدقيق في العدسة ، مما ينتج عنه صور واضحة وحادة.كما أن الحجم الصغير للمحرك يجعله مثاليًا للاستخدام في عدسات الكاميرا الصغيرة.
أقفال الباب:
يتم استخدام محرك الخطوة 10 مم على نطاق واسع في أقفال الأبواب ، مثل تلك الموجودة في الفنادق والمباني السكنية.تسمح الدقة والدقة العالية للمحرك بالتحكم الدقيق في آلية القفل ، مما يضمن أن القفل يعمل بسلاسة وموثوقية.الحجم الصغير للمحرك يجعله مثاليًا للاستخدام في أقفال الأبواب الصغيرة.
الأجهزة القابلة للارتداء:
يتم استخدام محرك الخطوة المنزلق في الأجهزة القابلة للارتداء ، مثل الساعات الذكية وأجهزة تتبع اللياقة البدنية.تسمح الدقة والدقة العالية للمحرك بالتحكم الدقيق في وظائف الجهاز ، مثل تتبع الحركة وعرض الإخطارات.كما أن الحجم الصغير للمحرك يجعله مثاليًا للاستخدام في الأجهزة الصغيرة القابلة للارتداء.
تطبيقات أخرى:
يتم استخدام محرك الخطوة 10 مم أيضًا في تطبيقات أخرى ، مثل الأنظمة الروبوتية والأجهزة الطبية وأدوات المختبرات.الدقة والدقة العالية للمحرك تجعله مثاليًا لهذه التطبيقات ، مما يسمح بالتحكم الدقيق في المعدات.الحجم الصغير للمحرك يجعله مثاليًا للاستخدام في الأجهزة والأدوات الصغيرة.
يعد محرك الخطوة 10 مم مكونًا متعدد الاستخدامات مع مجموعة واسعة من التطبيقات في العديد من الصناعات.إن دقته العالية ودقته وعزم دورانه وحجمه الصغير تجعله مثاليًا للاستخدام في منتجات الأمان الذكية وعدسات الكاميرا وأقفال الأبواب والأجهزة القابلة للارتداء والأنظمة الروبوتية والأجهزة الطبية وأدوات المختبرات.مرونة ومرونة المحرك تجعله خيارًا ممتازًا للعديد من أنواع التطبيقات المختلفة.
تحديد
اسم المنتج | 10 مللي متر محرك متدرج صغير | |||
نموذج | VSM1069 | |||
الفولطية | 3.0 فولت | |||
التيار لكل مرحلة | 200 مللي أمبير / المرحلة | |||
ملف مقاومة | 15 Ω ± 7٪ | |||
رقم المرحلة | 2 مراحل | |||
زاوية الخطوة | 18 درجة | |||
طريقة الإثارة | 2 مرحلة الإثارة | |||
وضع محرك الأقراص | محرك ثنائي القطب | |||
سحب عزم الدوران | 3.0 gf.cm بمعدل 480 نقطة في الثانية | |||
سحب عزم الدوران | 3.8 gf.cm بمعدل 480 نقطة في الثانية | |||
الأعلى.تردد الاستجابة | 800 نقطة في الثانية ، بدون تحميل | |||
الأعلى.تردد البدء | 1100 نقطة في الثانية ، بدون تحميل | |||
فئة العزل | الفئة E للملفات | |||
قوة العزل | 300 فولت تيار متردد لثانية واحدة | |||
مقاومة العزل | 50 متر مكعب (تيار مستمر 100 فولت) | |||
نطاق الحرارة الشغالة | -20 ~ + 70 درجة | |||
وزن | 10 جرام (المرجع) | |||
خدمة صانعي القطع الأصلية وأوديإم | متاح |
ميزة تنافسية
يعد محرك الخطوة 10 مم مكونًا ذا قدرة تنافسية عالية نظرًا لمجموعته الفريدة من المزايا مقارنة بالأنواع الأخرى من المحركات السائر.تتضمن بعض المزايا الرئيسية لمحرك السائر الانزلاقي مقاس 10 مم ما يلي:
جودة عالية: تم تصنيع محرك الخطوة 10 مم وفقًا لأعلى معايير الجودة ، مما يضمن أداءً موثوقًا به وطويل الأمد.الدقة والدقة العالية للمحرك تجعله مثاليًا للاستخدام في التطبيقات التي تكون فيها الدقة أمرًا بالغ الأهمية.
أفضل سعر: يتم تسعير محرك الخطوة 10 مم بشكل تنافسي ، مما يجعله خيارًا ميسور التكلفة لمجموعة واسعة من التطبيقات.التكلفة المنخفضة والأداء العالي للمحرك يجعله خيارًا ممتازًا للتطبيقات التي تراعي التكلفة.
توصيل سريع: المحرك متاح للتسليم السريع ، مما يضمن استلام العملاء لطلباتهم على الفور.إن توفر المحرك وتسليمه السريع يجعلانه خيارًا مثاليًا للتطبيقات الحساسة للوقت.
التخزين: يتم تخزين المحرك في مستودع جيد التجهيز ، مما يضمن حمايته من التلف وسهل الشحن.يضمن مرفق المستودع أيضًا سهولة وصول العملاء إلى المحرك.
مخزون غني: يحتوي المحرك على مخزون غني ، مما يضمن أن العملاء يمكنهم بسهولة العثور على المحرك الذي يحتاجونه لتطبيقهم.يضمن المخزون الغني أيضًا أن العملاء يمكنهم تلقي طلباتهم بسرعة.
موقع ملائم: يقع مستودع المحرك بالقرب من ميناء شنغهاي ، مما يسهل الوصول إليه للعملاء في جميع أنحاء العالم.يضمن الموقع المناسب أيضًا أن المحرك متاح بسهولة للشحن.
الدقة والدقة العالية: يوفر محرك السائر الانزلاقي مقاس 10 مم دقة ودقة عالية ، مما يجعله مثاليًا للاستخدام في التطبيقات التي تكون فيها الدقة أمرًا بالغ الأهمية.يسمح التحكم الدقيق في المحرك بتحديد المواقع والحركة بدقة ، مما يضمن تشغيل المعدات بسلاسة وموثوقية.
ضوضاء منخفضة: يعمل المحرك بضوضاء واهتزاز منخفضين ، مما يجعله مثاليًا للاستخدام في التطبيقات التي تتطلب تشغيلًا هادئًا.هذا مفيد بشكل خاص في تطبيقات مثل كاميرات المراقبة ، حيث يمكن أن يتداخل الحل مع التسجيل.
كفاءة الطاقة: تم تصميم محرك الخطوة 10 مم ليكون موفرًا للطاقة ، ويستهلك الحد الأدنى من الطاقة مع توفير أداء عالٍ.وهذا يجعلها خيارًا مثاليًا للتطبيقات التي تعمل بالبطاريات ، مثل الأجهزة القابلة للارتداء.
سهولة التحكم: المحرك سهل التحكم ويمكن دمجه بسهولة في مجموعة متنوعة من الأنظمة والتطبيقات.هذا يجعله مكونًا مرنًا يمكن استخدامه في مجموعة واسعة من التطبيقات.
المتانة: تم تصميم المحرك ليكون متينًا وطويل الأمد ، مع بنية قوية يمكنها تحمل ظروف التشغيل القاسية.وهذا يجعلها خيارًا مثاليًا للتطبيقات التي تتطلب الموثوقية وطول العمر.
قابل للتخصيص: يمكن تخصيص المحرك ليناسب متطلبات التطبيقات المحددة ، مع خيارات لأطوال العمود المختلفة ، وتكوينات اللف ، والمواصفات الكهربائية.هذا يجعله مكونًا متعدد الاستخدامات يمكن تخصيصه لتلبية الاحتياجات المحددة لتطبيق معين.
منحنى عزم الدوران كمرجع
نوع توصيل الأسلاك كمرجع
جزء إدخال المحرك من FPC ، ولكن يمكن تغييره وفقًا لطلب العميل إلى إبرة خط توصيل ، وثنائي الفينيل متعدد الكلور وأشكال أخرى.
يمكن تخصيصها وفقًا لاحتياجات العملاء.
عرض تفاصيل المنتج
معلومات التعبئة والتغليف والشحن:
يتم تعبئة العينات بإسفنج رغوي داخل صندوق ورقي.
للإنتاج بالجملة ، يتم تعبئة المنتجات في ورق كرتون.
للشحن البحري (الإنتاج الضخم) ، يتم تعبئة الكراتين على منصة نقالة.
وقت الشحن:
بواسطة express (DHL / UPS / Fedex / TNT): من 5 إلى 12 يومًا
بواسطة 4PX express: 10 ~ 20 يومًا
الشحن البحري: 40 ~ 60 يومًا (يعتمد على دول مختلفة)
