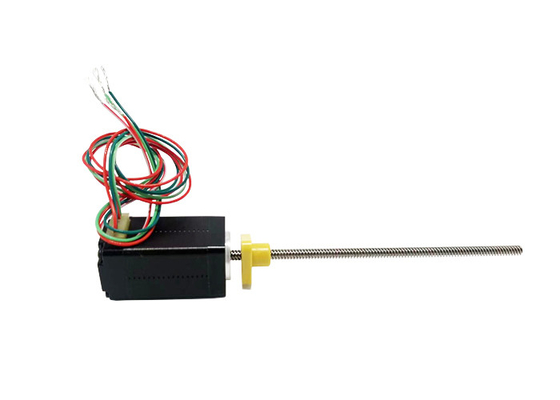

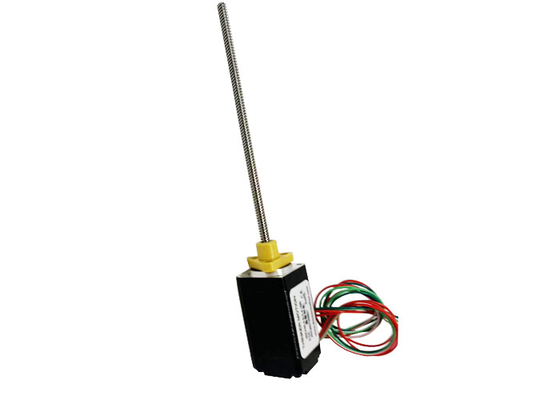

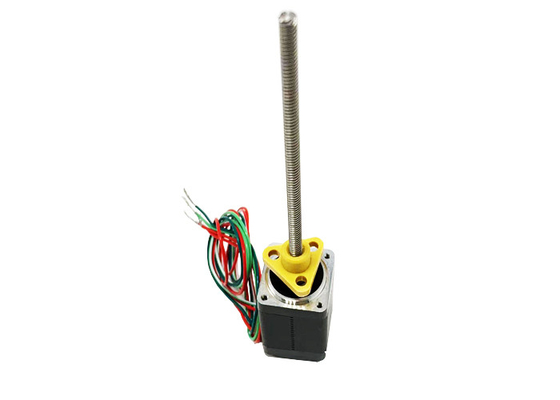

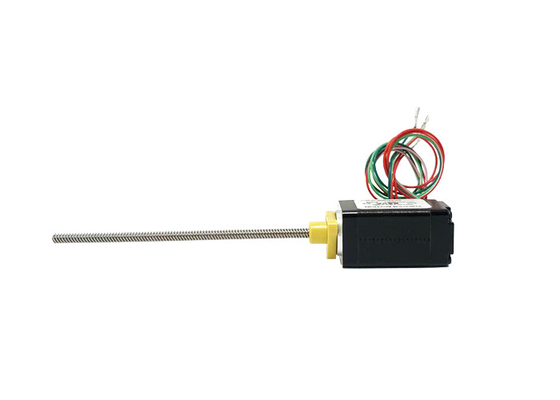

20 مللي متر 2.5 فولت 2 مرحلة محرك خارجي قيادة برغي هجين محرك خطي متدرج للمعدات الطبية
| Place of Origin | China |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| Model Number | VSM20HS30-C2-0254-100-01 |
| Minimum Order Quantity | 1Unit |
| الأسعار | $32.8~$45.7/Unit |
| Packaging Details | Standard export package, or can be customized |
| Delivery Time | 15-30 work days |
| Payment Terms | Western Union, T/T, L/C, MoneyGram |
| Supply Ability | 1000000 Units/year |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| Motor size | 20mm | Voltage/Phase | 2.5 / 6.3V |
|---|---|---|---|
| Current/Phase | 0.5A | Resistance/Phase | 5.1 / 12.5Ω |
| Inductance/Phase | 1.5 / 4.5mH | Number of lead wires | 4 |
| Rotor inertia | 2 g·cm² | city | Changzhou |
| إبراز | 2محرك خطي خطي مزيج من 5 فولت,محرك خطي خطي مزيج من 20 ملم,محرك خطي خطي مزدوج 2 مراحل,20mm Hybrid Linear Stepper Motor,2phase Hybrid Linear Stepper Motor |
||
منتوج وصف
20 مللي متر 2.5 فولت 2 مرحلة محرك خارجي قيادة برغي هجين محرك خطي متدرج للمعدات الطبية
محرك متدرج هجين نيما 8 (20 مم) ، ثنائي القطب ، 4-رصاص ، ضوضاء منخفضة ، عمر طويل ، أداء عالٍ ، معتمد من CE و RoHS.
VSM20HS30-C2-0254-100-01 المحركات القياسية الخارجية: المنظر الخارجي:
الأوصاف:
|
اسم المنتج |
20 مم محركات خطوة هجينة مدفوعة خارجيًا |
|
نموذج |
VSM20HS30-C2-0254-100-01 |
|
يكتب |
الهجين السائر المحركات |
|
زاوية الخطوة |
1.8 درجة |
|
الجهد (V) |
2.5 / 6.3 |
|
التيار (أ) |
0.5 |
|
المقاومة (أوم) |
5.1 / 12.5 |
|
الحث (mH) |
1.5 / 4.5 |
| أسلاك الرصاص | 4 |
|
عقد عزم الدوران (نيوتن متر) |
0.02 / 0.04 |
|
طول المحرك (مم) |
30/42 |
| درجة الحرارة المحيطة | -20 درجة مئوية ~ + 50 درجة مئوية |
| ارتفاع درجة الحرارة | 80 كيلو كحد أقصى. |
| قوة عازلة | 1mA ماكس.@ 500V ، 1 كيلو هرتز ، 1 ثانية. |
| مقاومة العزل | 100MΩ دقيقة.@ 500Vdc |
الشهادات:
المعلمات الكهربائية:
| حجم المحرك |
الجهد االكهربى/ مرحلة (الخامس) |
حاضِر/ مرحلة (أ) |
مقاومة/ مرحلة (Ω) |
الحث / مرحلة (م ح) |
رقم ال أسلاك الرصاص |
الدوار القصور الذاتي (g.cm2) |
عقد العزم (نانومتر) |
طول المحرك L (مم) |
| 20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 0.02 | 30 |
| 20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 0.04 | 42 |
المعايير الفنية العامة:
| التخليص الشعاعي | 0.02 مم كحد أقصى (حمولة 450 جرام) | مقاومة العزل | 100MΩ @ 500VDC |
| التخليص المحوري | 0.08 مم كحد أقصى (حمولة 450 جرام) | قوة عازلة | 500VAC ، 1mA ، 1s @ 1KHZ |
| أقصى حمولة شعاعية | 15N (20 مم من سطح الحافة) | فئة العزل | الفئة ب (80 ك) |
| ماكس الحمل المحوري | 5N | درجة الحرارة المحيطة | -20 درجة مئوية ~ + 50 درجة مئوية |
مواصفات المسمار:
| قطر برغي الرصاص (مم) | الرصاص (مم) | الخطوة (مم) | قوة القفل الذاتي لإيقاف التشغيل (N) |
| 3.5 | 0.6096 | 0.003048 | 80 |
| 3.5 | 1 | 0.005 | 40 |
| 3.5 | 2 | 0.01 | 10 |
| 3.5 | 4 | 0.02 | 1 |
| 3.5 | 8 | 0.04 | 0 |
منحنى تردد عزم الدوران:
شرط الاختبار:
محرك المروحية ، نصف خطوة صغيرة ، محرك الجهد 24 فولت
مجالات التطبيق:
أجهزة طبية:تُستخدم محركات السائر الهجينة ذات الدفع الخارجي 20 مم على نطاق واسع في مجال الأجهزة الطبية ، مثل المحاقن الطبية ومضخات التسريب وآلات التنفس وما إلى ذلك.يمكن أن تضمن الدقة العالية وخصائص الضوضاء المنخفضة سلامة واستقرار المعدات الطبية.
ادوات المختبر:تُستخدم أيضًا محركات السائر الهجينة خارج محرك الأقراص مقاس 20 مم بشكل شائع في الأدوات المختبرية ، مثل أجهزة التحليل الآلي وكروماتوغرافيا السائل وكروماتوغرافيا الغاز وما إلى ذلك.يمكن أن تضمن الدقة العالية والقدرة على التحكم دقة واستقرار النتائج التجريبية.
الأجهزة البصرية البصرية:في مجال الأدوات البصرية البصرية ، تُستخدم محركات السائر الهجينة ذات الدفع الخارج 20 مم بشكل شائع في عدسات الضبط التلقائي للصورة وكاميرات الفيديو والتلسكوبات وغيرها من المعدات لتحقيق وظائف التركيز والتتبع عالية الدقة.
أشباه الموصلات:تستخدم محركات السائر الهجينة ذات الدفع الخارج 20 مم على نطاق واسع في معدات أشباه الموصلات ، مثل معدات تصنيع أشباه الموصلات ، قاطع الرقاقة ، معدات تغليف أشباه الموصلات وما إلى ذلك.يمكن أن تضمن الدقة العالية والقدرة على التحكم دقة واستقرار عملية تصنيع أشباه الموصلات.
تواصل:في مجال الاتصالات ، تُستخدم محركات السائر الهجينة ذات الدفع الخارجي 20 مم بشكل شائع في معدات الاتصالات ، مثل معدات الاتصال بالألياف الضوئية ، ومعدات الاتصالات عبر الأقمار الصناعية.يمكن أن تضمن الدقة العالية وخصائص الضوضاء المنخفضة جودة الإرسال واستقرار معدات الاتصال.
طاقة جديدة:في مجال الطاقة الجديدة ، تُستخدم محركات التدرج الهجينة ذات الدفع الخارج 20 مم بشكل شائع في المعدات الكهروضوئية الشمسية ، مثل أجهزة تعقب الطاقة الشمسية ، ومجمعات الطاقة الشمسية ، وما إلى ذلك. يمكن أن تضمن الدقة والتحكم العاليان جودة الإرسال واستقرار معدات الاتصالات.يمكن أن تضمن الدقة العالية والقدرة على التحكم كفاءة واستقرار معدات الطاقة الشمسية.
متطلبات اختيار المحرك:
► الحركة / الاتجاه المتصاعد
► متطلبات التحميل
► متطلبات السكتة الدماغية
متطلبات الآلات ►End
► متطلبات الدقة
متطلبات ملاحظات برنامج التشفير
متطلبات التعديل اليدوي
► المتطلبات البيئية
