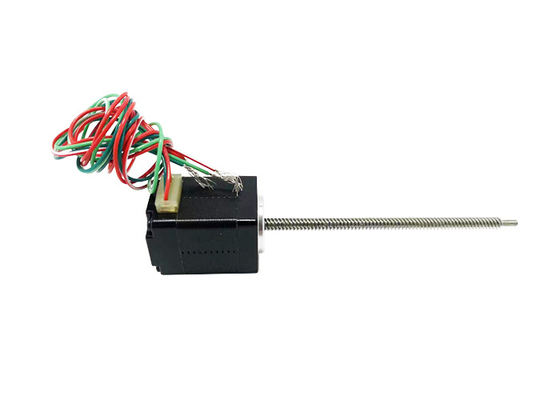

محرك متدرج هجين نيما 8 (20 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالٍ
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | VSM20HSM |
| الحد الأدنى لكمية | وحدة 1 |
| الأسعار | $33~$78/Unit |
| تفاصيل التغليف | حزمة التصدير القياسية ، أو يمكن تخصيصها |
| وقت التسليم | 15-30 يوم عمل |
| شروط الدفع | ويسترن يونيون ، T / T ، L / C ، MoneyGram |
| القدرة على العرض | 1000000 وحدة / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| حجم المحرك | 20 ملم | الجهد / المرحلة | 2.5 / 6.3 فولت |
|---|---|---|---|
| الحالية / المرحلة | 0.5 أ | المقاومة / المرحلة | 5.1 / 12.5Ω |
| الحث / المرحلة | 1.5 / 4.5 مللي أمبير | عدد أسلاك الرصاص | 4 |
| الدوار القصور الذاتي | 2 جم · سم² | مدينة | تشانغتشو |
منتوج وصف
محرك نيما 8 (20 ملم) الهجينة خطوة ، ثنائي القطب ، 4-رأس ، ACME المسمار الرئيسي ، ضوضاء منخفضة ، حياة طويلة ، أداء عالي

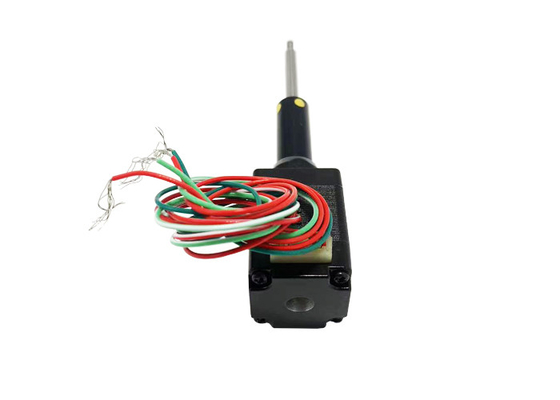

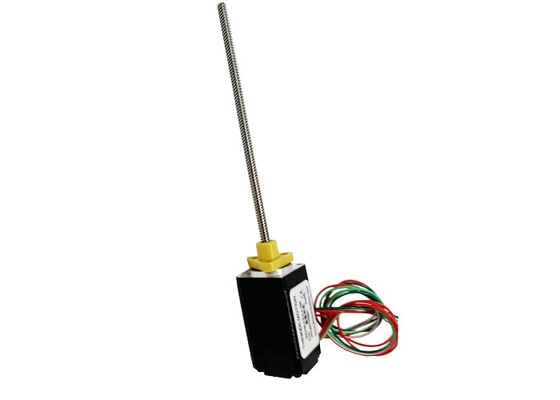

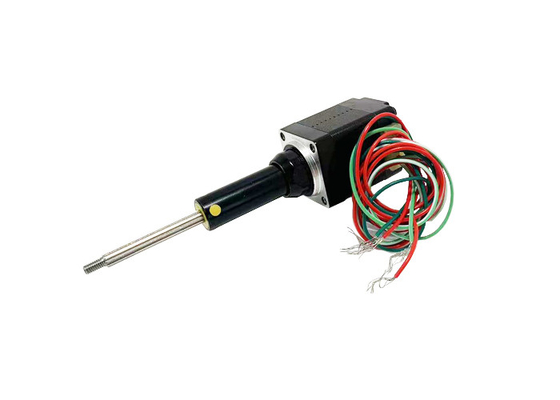

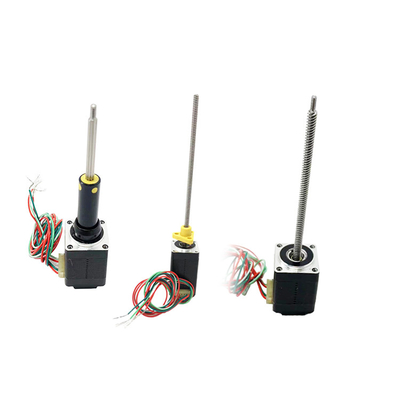

يتوفر هذا المحرك الهجينة خطوة 20 ملم في ثلاثة أنواع: محرك خارجية، من خلال المحور، ومن خلال المحور الثابت. يمكنك الاختيار وفقا لاحتياجاتك المحددة.
رسم محرك خارجي قياسي VSM20HSM:
الوصف:
|
اسم المنتج |
محركات خطوة هجينة مدفوعة من الخارج |
|
النموذج |
VSM20HSM |
|
النوع |
المحركات الهجينة |
|
زاوية الخطوة |
1.8 درجة |
|
الجهد (V) |
2.5 / 63 |
|
التيار (أ) |
0.5 |
|
المقاومة (أوم) |
5.1 / 12.5 |
|
الحركه (mH) |
1.5 / 45 |
| أسلاك الرصاص | 4 |
|
عزم الدوران (Nm) |
0.02 / 0.04 |
|
طول المحرك (ملم) |
30 / 42 |
| درجة الحرارة المحيطة | -20°C ~ +50°C |
| ارتفاع درجة الحرارة | 80 ألف كحد أقصى |
| قوة الكهرباء المضادة | 1mA Max. @ 500V، 1KHz، 1ثانية. |
| مقاومة العزل | 100MΩ دقيقة @500Vdc |
الشهادات:
المعلمات الكهربائية:
| حجم المحرك |
الجهد/ المرحلة (V) |
الحالية المرحلة (أ) |
المقاومة المرحلة (Ω) |
الحثية/ المرحلة (mH) |
عدد أسلاك الرصاص |
عزم الدوار (g.cm)2) |
عزم الدوران (N.m) |
طول المحرك L (ملم) |
| 20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 0.02 | 30 |
| 20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 0.04 | 42 |
المعلمات التقنية العامة:
| الحد الأقصى للشعاع | 0.02 ملم (حمل 450 غرام) | مقاومة العزل | 100MΩ @ 500VDC |
| الحد الأقصى للأسلاك | 0.08 ملم (حمل 450 غرام) | القوة الكهربائية | 500VAC، 1mA، 1s@1KHZ |
| الحمولة الشعاعية القصوى | 15N (20mm من سطح اللحاء) | فئة العزل | الفئة B (80K) |
| الحمل المحوري الأقصى | 5N | درجة حرارة البيئة | -20°C ~ +50°C |
مواصفات المسمار:
| قطر المسمار الرئيسي ((ملم) | الرصاص ((ملم) | خطوة ((ملم) | قوة القفل الذاتي ((N) |
| 3.5 | 0.6096 | 0.003048 | 80 |
| 3.5 | 1 | 0.005 | 40 |
| 3.5 | 2 | 0.01 | 10 |
| 3.5 | 4 | 0.02 | 1 |
| 3.5 | 8 | 0.04 | 0 |
منحنى عزم الدوران والتردد:
حالة الاختبار:
محرك الهليكوبتر، نصف الميكرو-خطوة، تشغيل الجهد 24 فولت
مجالات التطبيق:
الطباعة ثلاثية الأبعاد:يمكن استخدام محركات الخطوة الهجينة 20 ملم لتحكم الحركة في الطابعات ثلاثية الأبعاد لدفع رأس الطباعة والمرحلة ونظام الحركة المحوري.
معدات التشغيل الآلي: تستخدم هذه المحركات الخطوة عادة في معدات التشغيل الآلي ، مثل آلات التعبئة التلقائية ، خطوط التجميع التلقائية ، الذراعين الروبوتية التشغيل الآلي ، إلخ.لتحكم الموقف الدقيق والسرعة.
الروبوتات:في مجال الروبوتات، يتم استخدام محركات خطوة هجينة 20 ملم للتحكم في حركات مفاصل الروبوتات للتحكم الدقيق في الموقف والموقف.
آلات أدوات CNC:تستخدم هذه المحركات الخطوة أيضًا في أدوات آلة CNC لدفع حركات دقيقة للأدوات أو الطاولات للاستخدام في الآلات عالية الدقة.
المعدات الطبية:في المعدات الطبية، يمكن استخدام محركات خطوة هجينة 20 ملم للسيطرة بدقة على حركة المكونات في المعدات الطبية، مثل الروبوتات الجراحية وأنظمة توصيل الأدوية.
معدات السيارات:في صناعة السيارات ، يمكن استخدام هذه المحركات الخطوة للتحكم في موقع وحركة مكونات السيارات ، مثل نظام رفع ونزول النوافذ ، أنظمة ضبط المقعد ،وهكذا.
المنزل الذكي:في مجال المنازل الذكية ، يمكن استخدام محركات خطوة هجينة 20 مم للتحكم في فتح وإغلاق الستائر ، والكاميرات الدوارة في أنظمة الأمن المنزلية ، إلخ.
هذه ليست سوى بعض مجالات التطبيق الشائعة لمحركات الخطوة الهجينة 20 ملم ، في الواقع ، المحركات الخطوة لديها مجموعة واسعة من التطبيقات في مختلف الصناعات والمجالات.سيناريوهات الاستخدام المحددة تعتمد أيضًا على مواصفاتها الخاصة، متطلبات الأداء والتحكم.
الميزة:
الدقة والقدرة على تحديد الموقع:توفر محركات الخطوة الهجينة دقة عالية وقدرة تحديد الموقع لحركات خطوة دقيقة ، غالبًا مع زوايا خطوة منخفضة مثل 1.8 درجة أو 0.9 درجة ،مما يؤدي إلى تحكم أكثر دقة في الموقف.
عزم دوران عالي وسرعة عالية:محركات الدور الهجينة مصممة هيكلياً لتوفير عزم دوران عال ومعدل سرعة عالية، مع سائق ومراقب مناسبين.وهذا يجعلها مناسبة للتطبيقات التي تتطلب كل من عزم دوران عالية وحركة عالية السرعة.
قابلية التحكم والبرمجة:المحركات الهجينة الخطوة هي نظام تحكم حلقة مفتوحة مع قابلية التحكم الجيدة. يمكن التحكم فيها بدقة في كل خطوة من الحركة من قبل جهاز التحكم،مما يؤدي إلى تسلسلات حركة قابلة للبرمجة والتحكم.
القيادة والتحكم البسيطة:المحركات الهجينة الخطوة لديها دوائر محرك بسيطة نسبيًا ومراقبة بسيطة بالمقارنة مع أنواع أخرى من المحركات. لا تتطلب استخدام أجهزة ردود فعل الموقف (مثلويمكن التحكم بها مباشرة بواسطة السائقين والجهاز التحكم المناسبهذا يسهل تصميم النظام وتثبيته ويقلل من التكاليف.
موثوقية عالية واستقرار:توفر المحركات الهجينة الدورية موثوقية عالية واستقرار بسبب بنيتها البسيطة وعدد قليل من الأجزاء المتحركة وتصميمها بدون فرشاة. لا تتطلب صيانة منتظمة ،لديها عمر خدمة طويل، وتوفير أداء مستقر مع الاستخدام والتشغيل السليم.
كفاءة في استخدام الطاقة وانخفاض الضوضاء:المحركات الهجينة خطوة هي كفاءة في استخدام الطاقة، وتوفير عزم الدوران الخارجي العالي في طاقة منخفضة نسبيا. بالإضافة إلى ذلك، فإنها تعمل عادة لإنتاج مستويات ضوضاء أقل،مما يمنحهم ميزة في التطبيقات الحساسة للضوضاء.
متطلبات اختيار المحرك:
️التحرك/ اتجاه التثبيت
متطلبات الحمل
متطلبات السكتة الدماغية
متطلبات التصنيع النهائي
متطلبات الدقة
متطلبات ردود فعل المشفر
متطلبات التعديل اليدوي
الاحتياجات البيئية
