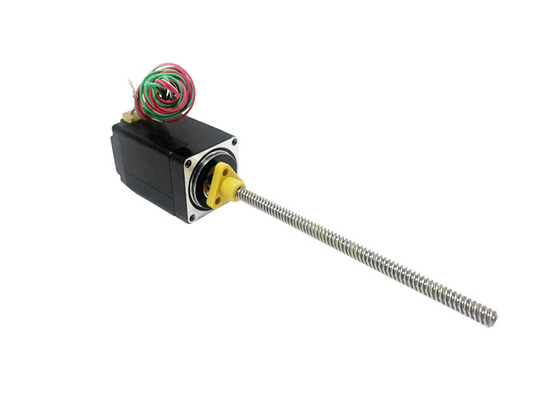

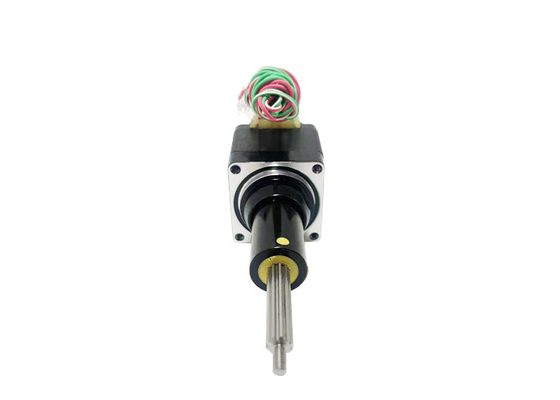

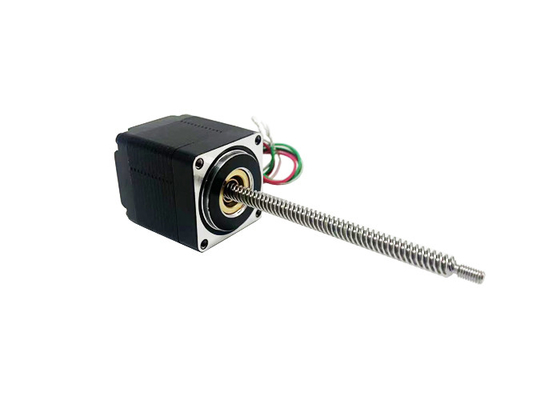

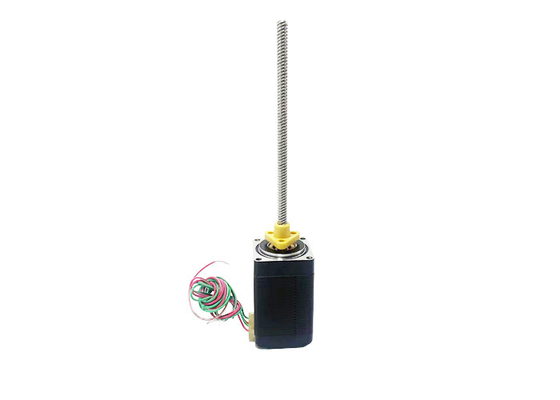

محرك متدرج هجين نيما 11 (28 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالي.

  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
مكان المنشأ الصين
اسم العلامة التجارية VIC-TECH
إصدار الشهادات RoHS
رقم الموديل VSM28HSM
الحد الأدنى لكمية وحدة 1
الأسعار $31~$80/Unit
تفاصيل التغليف حزمة التصدير القياسية ، أو يمكن تخصيصها
وقت التسليم 15-30 يوم عمل
شروط الدفع ويسترن يونيون ، T / T ، L / C ، MoneyGram
القدرة على العرض 1000000 وحدة / سنة

اتصل بي للحصول على عينات مجانية وكوبونات.

واتس اب:0086 18588475571

wechat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
حجم المحرك 28 ملم زاوية الخطوة 1.8 درجة
الجهد (V) 2.1 / 3.7 التيار (أ) 1
المقاومة (أوم) 2.1 / 3.7 الحث (mH) 1.5 / 2.3
أسلاك الرصاص 4 مدينة تشانغتشو
اترك رسالة
منتوج وصف

محرك نيما 11 (28 ملم) هجين خطوة، ثنائي القطب، 4 محركات، محرك ACME، ضوضاء منخفضة، حياة طويلة، أداء عالي.

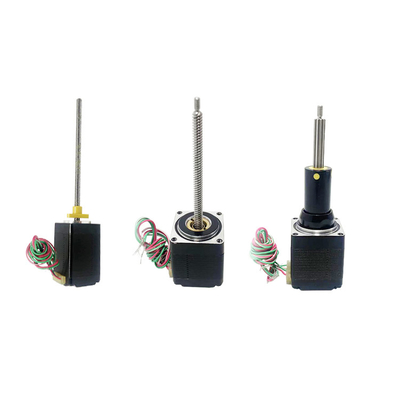

يتوفر هذا المحرك الهجينة خطوة 28 ملم في ثلاثة أنواع: محرك خارجية، من خلال المحور، ومن خلال المحور الثابت. يمكنك الاختيار وفقا لاحتياجاتك المحددة.

أقصى قوة دفع تصل إلى 240 كجم، ارتفاع درجة حرارة منخفضة، اهتزاز منخفض، ضوضاء منخفضة، حياة طويلة (تصل إلى 5 ملايين دورة) ، ودقة تحديد الموقع عالية (تصل إلى ± 0.01 ملم)



محرك متدرج هجين نيما 11 (28 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالي. 0

رسم الخطوط العريضة الخارجية للمحرك VSM28HSM القياسي:



محرك متدرج هجين نيما 11 (28 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالي. 1

ملاحظات:

يمكن تخصيص طول المسمار الرئيسي

معالجة مخصصة قابلة للحياة في نهاية المسمار الرئيسي





الوصف:



اسم المنتج

 محركات خطوة هجينة 28 ملم

النموذج

 VSM28HSM

النوع

 المحركات الهجينة

زاوية الخطوة

 1.8 درجة

الجهد (V)

 2.1 / 37

التيار (أ)

 1

المقاومة (أوم)

 2.1 / 37

الحركه (mH)

1.5 /2.3
أسلاك الرصاص 4

طول المحرك (ملم)

35/45
درجة الحرارة المحيطة -20°C ~ +50°C
ارتفاع درجة الحرارة 80 ألف كحد أقصى
قوة الكهرباء المضادة 1mA Max. @ 500V، 1KHz، 1ثانية.
مقاومة العزل 100MΩ دقيقة @500Vdc



الشهادات:



محرك متدرج هجين نيما 11 (28 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالي. 2

المعلمات الكهربائية:



حجم المحرك

الجهد/

المرحلة

(V)

الحالية

المرحلة

(أ)

المقاومة

المرحلة

(Ω)

الحثية/

المرحلة

(mH)

عدد

أسلاك الرصاص

عزم الدوار

(g.cm)2)

وزن المحرك
(ز)

طول المحرك L

(ملم)
28 2.1 1 2.1 1.5 4 9 120

34
28 3.7 1 3.7 2.3 4 13 180



45





مواصفات المسامير الرصاصية و معايير الأداء:



قطرها

(ملم)

الرصاص

(ملم)

خطوة

(ملم)

إيقاف تشغيل قوة القفل الذاتي

(ن)
4.76 0.635 0.003175 100
4.76 1.27 0.00635 40
4.76 2.54 0.0127 10
4.76 5.08 0.0254 1
4.76 10.16 0.0508 0



ملاحظة: لمزيد من مواصفات المسمار الرئيسي، يرجى الاتصال بنا.



الرسمة الموحدة للمحركات الهجينة الدبلوماسية 28 ملم:



محرك متدرج هجين نيما 11 (28 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالي. 3

ملاحظات:

معالجة مخصصة قابلة للحياة في نهاية المسمار الرئيسي



السكتة الدماغية S

(ملم)

البعد A

(ملم)

 البعد B (ملم)
L = 34 L = 42
12.7 19.8 6.5 0
19.1 26.2 12.9 0
25.4 32.5 19.2 5.9
31.8 38.9 25.6 12.3
38.1 45.2 31.9 18.6
50.8 57.9 44.6 31.3
63.5 70.6 57.3 44


28 ملم الهجينة محرك خطوة القياسية من خلال ثابت محرك الخطوط العريضة:



محرك متدرج هجين نيما 11 (28 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالي. 4

ملاحظات:

يمكن تخصيص طول المسمار الرئيسي

معالجة مخصصة قابلة للحياة في نهاية المسمار الرئيسي



منحنى السرعة والدفع:

28 سلسلة 34 ملم طول المحرك ثنائي القطب القيادة الهليكوبتر

100٪ من تردد نبضات التيار و منحنى الدفع (Φ4.76mm المسمار الرئيسي)

محرك متدرج هجين نيما 11 (28 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالي. 5



28 سلسلة 45 ملم طول المحرك ثنائي القطب القيادة الهليكوبتر

100٪ من تردد نبضات التيار و منحنى الدفع (Φ4.76mm المسمار الرئيسي)

محرك متدرج هجين نيما 11 (28 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالي. 6





الرصاص (ملم) السرعة الخطية (ملم/ثانية)
0.635 0.635 1.27 1.905 2.54 3.175 3.81 4.445 5.08 5.715 11.43
1.27 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43 22.86
2.54 2.54 5.08 7.62 10.16 12.7 15.24 17.78 20.32 22.86 45.72
5.08 5.08 10.16 15.24 20.32 25.4 30.48 35.56 40.64 45.72 91.44
10.16 10.16 20.32 30.48 40.64 50.8 60.96 71.12 81.28 91.44 182.88



حالة الاختبار:

محرك الهليكوبتر، لا يرتفع، نصف الميكرو-خطوة، وولتاج محرك 24 فولت





مجالات التطبيق:



الروبوتات:يتم استخدام محركات الخطوات الهجينة على نطاق واسع في الروبوتات. ويمكن استخدامها لدفع مفاصل الروبوتات ، مما يوفر التحكم الدقيق في الموقف وإخراج عزم دوران عال.تطبيقات الروبوتات تشمل الروبوتات الصناعيةالروبوتات الخدمية، الروبوتات الطبية، الخ



معدات الأتمتة:يمكن أيضًا استخدام محركات الخطوة الهجينة في مجموعة متنوعة من معدات الأتمتة ، مثل آلات التعبئة التلقائية ، خطوط الإنتاج الآلية ، المطابعة ، آلات النسيج ، وغيرها.أنها توفر التحكم بدقة في الموقع، حركة عالية السرعة وأداء موثوق به.



طابعات ثلاثية الأبعاد:تلعب محركات الخطوات الهجينة دورًا مهمًا في الطابعات ثلاثية الأبعاد. ويمكن استخدامها للتحكم في موقع سرعة الرأس الطباعة للطباعة عالية الدقة.توفر المحركات الهجينة في الطابعات ثلاثية الأبعاد وضعًا دقيقًا وحركة سلسة لضمان جودة الطباعة.



الأجهزة الطبية:كما تستخدم المحركات الهجينة الخطوة بشكل شائع في الأجهزة الطبية. على سبيل المثال ، يمكن استخدامها في معدات التصوير الطبي والروبوتات الجراحية والحقن ومعالجة العينات الآلية وغيرها.توفر محركات الخطوة الهجينة تحكمًا دقيقًا في الموقف والحركة في هذه الأجهزة لتلبية متطلبات الصناعة الطبية للدقة العالية والموثوقية.



معدات السيارات:يتم استخدام محركات الخطوة الهجينة أيضًا في مجموعة واسعة من معدات السيارات. يمكن استخدامها في خطوط التجميع الآلية في تصنيع السيارات ،وكذلك في مختلف أنظمة التحكم داخل السيارة، مثل ضبط المقعد ، ورفع النافذة ، وتعديل المرآة. توفر محركات الخطوات الهجينة تحكمًا دقيقًا للغاية في الموقف وأداء موثوق به في معدات السيارات.



الميزة:



دقة عالية:تسمح محركات الخطوات الهجينة بالتحكم بدقة عالية في الموقع. عادة ما يكون لها دقة زاوية خطوة عالية ، مما يسمح بخطوات صغيرة وموقع موقعي دقيق.هذا يجعلها مناسبة جدا للتطبيقات التي تتطلب تحكم حركة دقيقة.



أداء جيد في السرعة المنخفضة:تعمل محركات الخطوات الهجينة بشكل جيد عند السرعات المنخفضة. يمكنها توفير عزم دوران عالي ، مما يسهل التعامل مع التطبيقات التي تتطلب عزم دوران بدء كبير أو تشغيل بسرعة منخفضة.هذا يجعلها مفيدة في السيناريوهات التي تتطلب التحكم الدقيق والتحرك البطيء.



التحكم بسيط في القيادة:المحركات الهجينة الخطوة لديها التحكم بسيط نسبيًا في المحرك. عادة ما يتم التحكم فيها في حلقة مفتوحة ولا تتطلب أجهزة استشعار ردود فعل ، مما يقلل من تعقيد النظام وتكلفة.يمكن تحقيق التحكم الدقيق في الموقف والسرعة لمحركات الخطوات مع دوائر القيادة المناسبة.



موثوقية عالية:المحركات الهجينة خطوة توفر موثوقية عالية ومتانة.يتم تصنيعها عادة مع تصاميم مغناطيسية قوية ومواد عالية الجودة التي تحافظ على أداء مستقر على مدى فترات طويلة من التشغيل والبدء المتكررهذا يجعلها مناسبة للتطبيقات التي تتطلب أوقات تشغيل طويلة وموثوقية عالية.



استجابة سريعة وأداء ديناميكي:المحركات الهجينة الخطوة لديها وقت استجابة سريع، مما يسمح بتغيير الموقف الدقيق في فترة قصيرة من الزمن. لديهم أداء ديناميكي جيد، يمكن أن تسريع وتوقف بسرعة،ويمكنها التعامل مع التغيرات المفاجئة في الحملوهذا يجعلها مناسبة للتطبيقات التي تتطلب استجابة سريعة وأداء ديناميكي مرتفع.



متطلبات اختيار المحرك:

️التحرك/ اتجاه التثبيت

متطلبات الحمل

متطلبات السكتة الدماغية

متطلبات التصنيع النهائي

متطلبات الدقة

متطلبات ردود فعل المشفر

متطلبات التعديل اليدوي

الاحتياجات البيئية



ورشة عمل الإنتاج:



محرك متدرج هجين نيما 11 (28 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالي. 7

محرك متدرج هجين نيما 11 (28 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالي. 8

محرك متدرج هجين نيما 11 (28 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالي. 9
