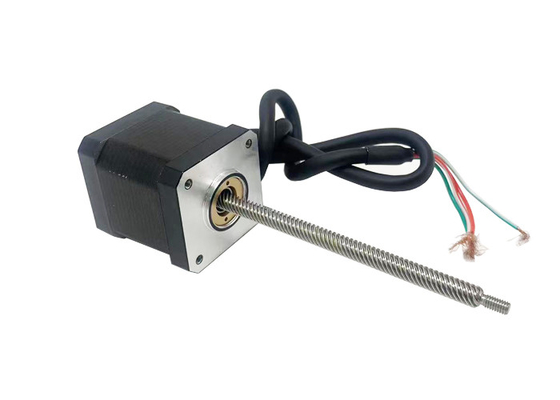

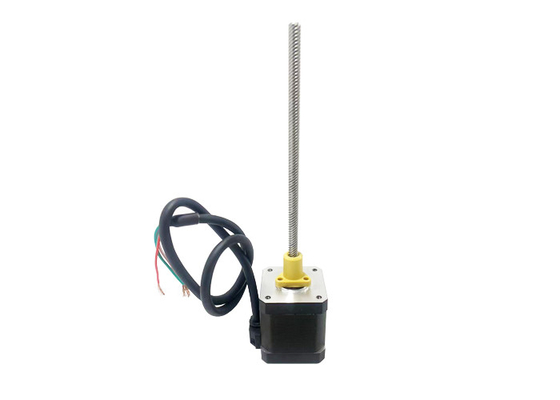

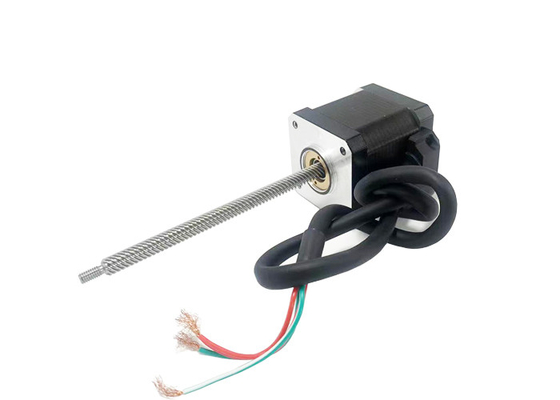

محرك متدرج هجين نيما 17 (42 مم) ، ثنائي القطب ، 4-رصاص ، لولب من طراز ACME ، زاوية خطوة 1.8 درجة ، عمر طويل ، أداء عالٍ.
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | VSM42HSM |
| الحد الأدنى لكمية | وحدة 1 |
| الأسعار | $24~$68/Unit |
| تفاصيل التغليف | حزمة التصدير القياسية ، أو يمكن تخصيصها |
| وقت التسليم | 15-30 يوم عمل |
| شروط الدفع | ويسترن يونيون ، T / T ، L / C ، MoneyGram |
| القدرة على العرض | 1000000 وحدة / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| حجم المحرك | 42 ملم | زاوية الخطوة | 1.8 درجة |
|---|---|---|---|
| الجهد (V) | 2.6 / 2 / 2.5 | التيار (أ) | 1.5 / 2.5 |
| المقاومة (أوم) | 1.8 / 0.8 / 1 | الحث (mH) | 1.8 / 2.8 / 4.6 |
| أسلاك الرصاص | 4 | مدينة | تشانغتشو |
منتوج وصف
محرك نيما 17 (42 ملم) الهجينة خطوة، ثنائي القطب، 4-رأس، ACME المسمار الرئيسي، زاوية الخطوة 1.8 ° ، حياة طويلة، أداء عالية.

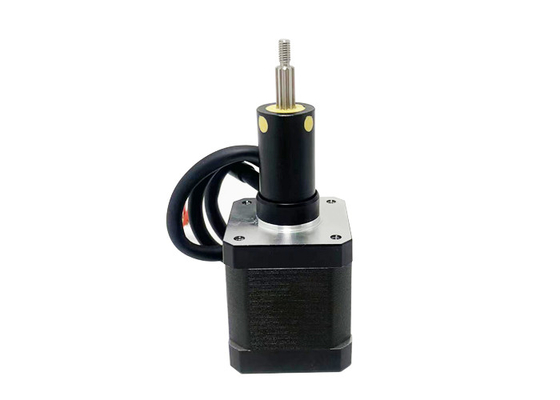

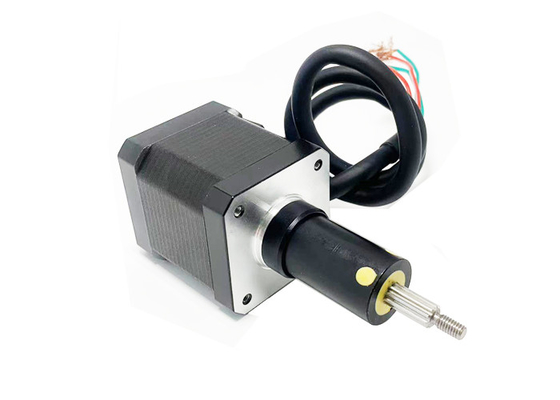

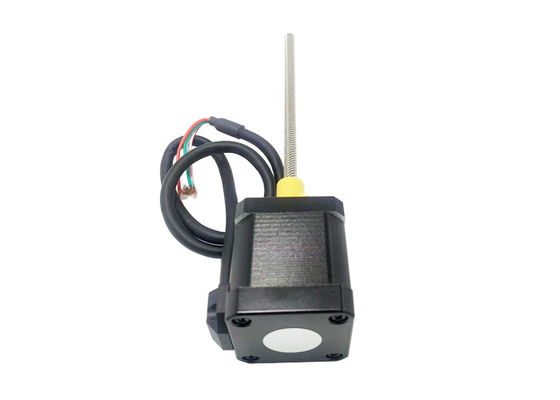

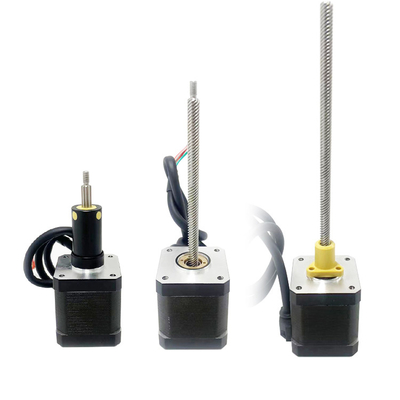

يتوفر هذا المحرك الهجينة خطوة 42 ملم في ثلاثة أنواع: محرك خارجية، من خلال المحور، ومن خلال المحور الثابت. يمكنك الاختيار وفقا لاحتياجاتك المحددة.
الوصف:
|
اسم المنتج |
محركات خطوة هجينة 42 ملم |
|
النموذج |
VSM42HSM |
|
النوع |
المحركات الهجينة |
|
زاوية الخطوة |
1.8 درجة |
|
الجهد (V) |
2/ 2. 6/ 3.3 |
|
التيار (أ) |
1.5/2.5 |
|
المقاومة (أوم) |
0.8/1.8/2.2 |
|
الحركه (mH) |
1.8/2.8/46 |
| أسلاك الرصاص | 4 |
|
طول المحرك (ملم) |
34/48/46 |
| درجة الحرارة المحيطة | -20°C ~ +50°C |
| ارتفاع درجة الحرارة | 80 ألف كحد أقصى |
| قوة الكهرباء المضادة | 1mA Max. @ 500V، 1KHz، 1ثانية. |
| مقاومة العزل | 100MΩ دقيقة @500Vdc |
الشهادات:
المعلمات الكهربائية:
| حجم المحرك |
الجهد / المرحلة (V) |
التيار الحالي / المرحلة (أ) |
المقاومة / المرحلة (Ω) |
الحثية / المرحلة (mH) |
عدد أسلاك الرصاص |
عزم الدوار (g.cm)2) |
وزن المحرك (ز) |
طول المحرك L (ملم) |
| 42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
| 42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
| 42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
| 42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
مواصفات المسامير الرصاصية و معايير الأداء:
|
قطرها (ملم) |
الرصاص (ملم) |
خطوة (ملم) |
إيقاف تشغيل قوة القفل الذاتي (ن) |
| 6.35 | 1.27 | 0.00635 | 150 |
| 6.35 | 3.175 | 0.015875 | 40 |
| 6.35 | 6.35 | 0.03175 | 15 |
| 6.35 | 12.7 | 0.0635 | 3 |
| 6.35 | 25.4 | 0.127 | 0 |
ملاحظة: لمزيد من مواصفات المسمار الرئيسي، يرجى الاتصال بنا.
رسومة الخطوط العريضة الخارجية للمحرك VSM42HSM:
ملاحظات:
يمكن تخصيص طول المسمار الرئيسي
معالجة مخصصة قابلة للحياة في نهاية المسمار الرئيسي
الرسمة القياسية لمحركات الدفع الدوري الهجينة 42 ملم:
ملاحظات:
معالجة مخصصة قابلة للحياة في نهاية المسمار الرئيسي
|
السكتة الدماغية S (ملم) |
البعد A (ملم) |
البعد B (ملم) | |||
| L = 34 | L = 40 | L = 48 | L = 60 | ||
| 12.7 | 20.6 | 6.4 | 0.4 | 0 | 0 |
| 19.1 | 27 | 12.8 | 6.8 | 0 | 0 |
| 25.4 | 33.3 | 19.1 | 13.1 | 5.1 | 0 |
| 31.8 | 39.7 | 25.5 | 19.5 | 11.5 | 0 |
| 38.1 | 46 | 31.8 | 25.8 | 17.8 | 5.8 |
| 50.8 | 58.7 | 44.5 | 38.5 | 30.5 | 18.5 |
| 63.5 | 71.4 | 57.2 | 51.2 | 43.2 | 31.2 |
42mm هيبريد محرك خطوة القياسية من خلال ثابت محرك الخطوط العريضة:
ملاحظات:
يمكن تخصيص طول المسمار الرئيسي
معالجة مخصصة قابلة للحياة في نهاية المسمار الرئيسي
منحنى السرعة والدفع:
42 سلسلة 34 ملم طول المحرك ثنائي القطب القيادة الهليكوبتر
100٪ من تردد النبضات الحالية و منحنى الدفع (Φ6.35mm المسمار الرئيسي)
42 سلسلة 40 ملم طول المحرك ثنائي القطب محرك الهليكوبتر
100٪ من تردد النبضات الحالية و منحنى الدفع (Φ6.35mm المسمار الرئيسي)
| الرصاص (ملم) | السرعة الخطية (ملم/ثانية) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
| 6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
| 12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
حالة الاختبار:
محرك الهليكوبتر، لا يرتفع، نصف الميكرو-خطوة، تشغيل الجهد 40 فولت
42 سلسلة 48 ملم طول المحرك ثنائي القطب القيادة الهليكوبتر
100٪ من تردد النبضات الحالية و منحنى الدفع (Φ6.35mm المسمار الرئيسي)
42 سلسلة 60 ملم طول المحرك ثنائي القطب محرك الهليكوبتر
100٪ من تردد النبضات الحالية و منحنى الدفع (Φ6.35mm المسمار الرئيسي)
| الرصاص (ملم) | السرعة الخطية (ملم/ثانية) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
| 6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
| 12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
حالة الاختبار:
محرك الهليكوبتر، لا يرتفع، نصف الميكرو-خطوة، تشغيل الجهد 40 فولت
مجالات التطبيق:
معدات الأتمتة:يتم استخدام محركات الخطوة الهجينة 42 ملم على نطاق واسع في مجموعة متنوعة من معدات الأتمتة ، بما في ذلك آلات التعبئة التلقائية ، وخطوط الإنتاج الآلية ، وأدوات الآلات ، ومعدات الطباعة.أنها توفر التحكم بدقة في الموقف ومخرج عزم دوران عالية لتلبية متطلبات معدات الأتمتة للحركة الدقيقة والموثوقية.
طابعات ثلاثية الأبعاد:تلعب المحركات الهجينة 42 ملم دورًا رئيسيًا في الطابعات ثلاثية الأبعاد. يتم استخدامها لدفع رأس الطباعة للتحكم في الموقف بدقة عالية وتحقيق عمليات الطباعة الدقيقة.هذه المحركات توفر دقة وضع جيدة والموثوقية، مما يساعد على تحسين أداء وجودة الطباعة من الطابعات ثلاثية الأبعاد.
الأجهزة الطبية:يتم استخدام محركات الخطوة الهجينة 42 ملم على نطاق واسع في الأجهزة الطبية. على سبيل المثال في معدات التصوير الطبي (على سبيل المثال، أجهزة تصوير المقطع المقطعية، آلات الأشعة السينية) ،هذه المحركات تستخدم للسيطرة على منصات الدوران والأجزاء المتحركةبالإضافة إلى ذلك ، يتم استخدامها للتحكم بدقة في المواقع في الأجهزة الطبية مثل الروبوتات الجراحية والحقن ومعالجة العينات الآلية.
الروبوتات:تلعب محركات 42 ملم الهجينة دورًا مهمًا في الروبوتات. ويمكن استخدامها لدفع مفاصل الروبوت ، مما يوفر التحكم في الموقف بدقة عالية وإخراج عزم الدوران.تطبيقات الروبوتات تشمل الروبوتات الصناعية، روبوتات الخدمة، والروبوتات الطبية.
السيارات:المحركات الهجينة 42 ملم لديها تطبيقات في معدات السيارات. يتم استخدامها في أنظمة التحكم المختلفة داخل السيارات ، مثل ضبط مقعد السيارات ، ورفع ونزول النوافذ ،وتعديل مرآة الرؤية الخلفيةتوفر هذه المحركات تحكمًا دقيقًا في الموقع وأداءً موثوقًا لضمان التشغيل السليم لمعدات السيارات.
المنزل الذكي والإلكترونيات الاستهلاكية:يتم استخدام محركات الخطوة الهجينة 42 ملم في المنازل الذكية والأجهزة الإلكترونية الاستهلاكية. يمكن استخدامها في أجهزة مثل أقفال الأبواب الذكية ورؤوس الكاميرات والستائر الذكية ومسكنات الكهرباء الروبوتية ، إلخ.لتوفير وظائف تحكم الموقف الدقيق والحركة.
بالإضافة إلى التطبيقات المذكورة أعلاه ، يمكن أيضًا استخدام محركات 42 ملم الهجينة في المعدات النسيجية وأنظمة مراقبة الأمن ، والتحكم في إضاءة المسرح ،ومناطق أخرى تتطلب التحكم بدقة في الموقع والأداء الموثوق بهبشكل عام، محركات 42 ملم الهجينة خطوة لديها مجموعة واسعة من التطبيقات في العديد من الصناعات.
الميزة:
عزم الدوران عند سرعات منخفضة:تظهر المحركات الهجينة خطوة 42 ملم أداءً ممتازًا للدورة الدورانية عند السرعات المنخفضة. يمكنها توليد عزم دوران عال، مما يمكنهم من البدء والعمل بسلاسة حتى عند السرعات المنخفضة جدًا.هذه السمة تجعلها مناسبة للتطبيقات التي تتطلب التحكم الدقيق والحركات البطيئة، مثل الروبوتات ومعدات الأتمتة والأجهزة الطبية.
دقة الموقع:توفر هذه المحركات دقة عالية في تحديد المواقع. مع حلولها الدقيقة، يمكنها تحقيق تحديد المواقع الدقيق والتحكم الدقيق في الحركة.هذا أمر حاسم في التطبيقات التي تتطلب تحديد المواقع الدقيقة، مثل آلات CNC، الطابعات ثلاثية الأبعاد، وأنظمة الاختيار والمكان.
القدرة على القفل الذاتي:المحركات الهجينة الخطوة لديها القدرة على القفل الذاتي عندما لا يتم تشغيل الملفوفات. وهذا يعني أنها يمكن أن تبقى في موقعها دون استهلاك الطاقة،وهو مفيد في التطبيقات التي يتطلب فيها الاحتفاظ بموقف بدون طاقة، مثل الذراعين الروبوتية أو أجهزة تحديد المواقع.
من حيث التكلفة:توفر محركات الخطوة الهجينة 42 ملم حلًا فعالًا من حيث التكلفة للعديد من التطبيقات. بالمقارنة مع أنواع أخرى من المحركات ، مثل محركات الخدمة ، فهي عادةً ما تكون أكثر بأسعار معقولة. بالإضافة إلى ذلك ، توفر المحركات الهجينة 42 ملم حلًا فعالًا من حيث التكلفة للعديد من التطبيقات.بساطة نظام التحكم وعدم وجود أجهزة استشعار ردود الفعل تساهم في فعاليتها من حيث التكلفة.
مجموعة واسعة من سرعات التشغيل:يمكن لهذه المحركات العمل في مجموعة واسعة من السرعات ، من سرعات منخفضة للغاية إلى سرعات عالية نسبيًا. وهي توفر تحكمًا جيدًا في السرعة ويمكن أن تحقق تسارعًا وتباطؤًا سلسًا.هذه المرونة في التحكم في السرعة تجعلها مناسبة للتطبيقات مع متطلبات سرعة مختلفة.
الحجم المدمج:يمثل عامل الشكل 42 مم حجمًا مضغوطًا نسبيًا لمحرك خطوة.هذا يجعل من السهل دمجها في تطبيقات محدودة في المساحة أو المعدات التي تتطلب تصاميم صغيرة وخفيفة الوزن.
موثوقية وطول العمر:تشتهر محركات الخطوات الهجينة بموثوقيتها ومتانتها. تم تصميمها للعمل بشكل مستمر لفترات طويلة ، مع الحد الأدنى من متطلبات الصيانة.
متطلبات اختيار المحرك:
️التحرك/ اتجاه التثبيت
متطلبات الحمل
متطلبات السكتة الدماغية
متطلبات التصنيع النهائي
متطلبات الدقة
متطلبات ردود فعل المشفر
متطلبات التعديل اليدوي
الاحتياجات البيئية
