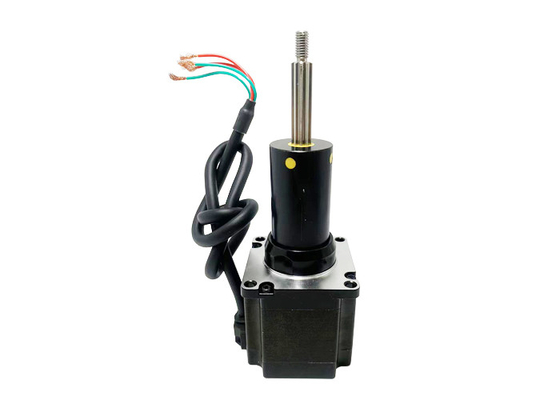

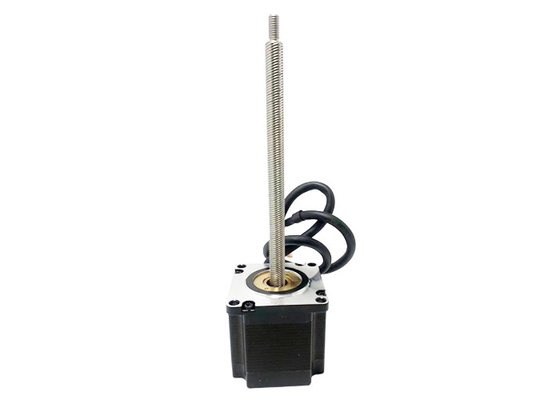

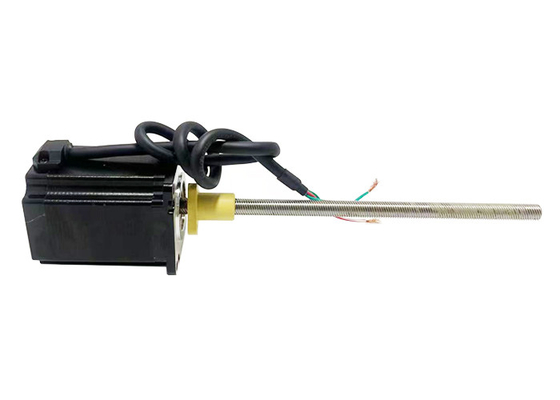

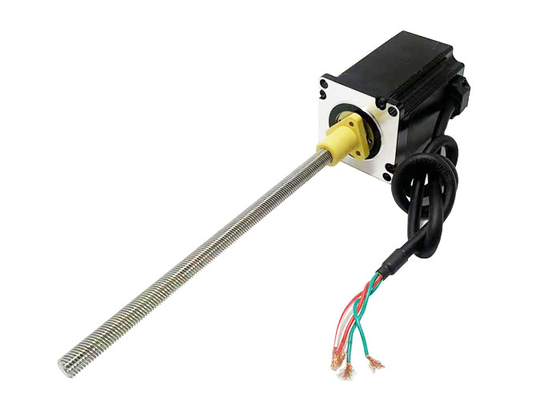

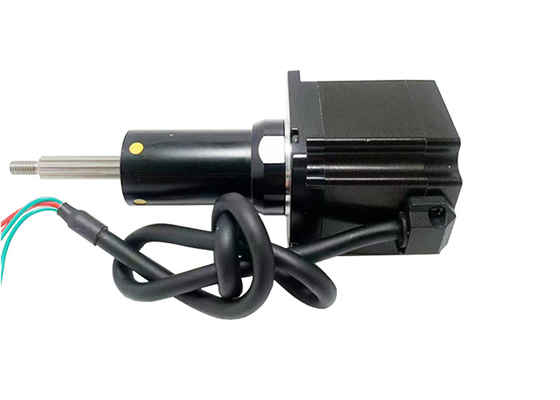

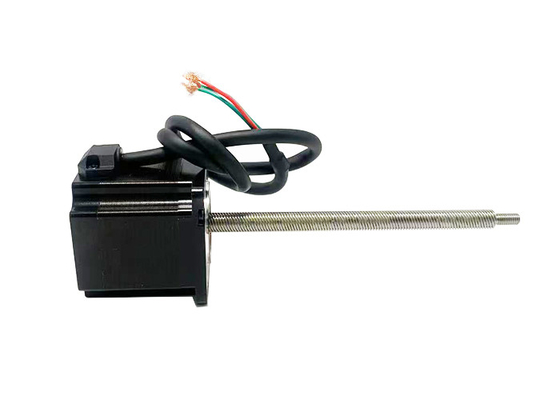

محرك متدرج هجين Nema 23 (57 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالٍ.

  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
مكان المنشأ الصين
اسم العلامة التجارية VIC-TECH
إصدار الشهادات RoHS
رقم الموديل VSM57HSM
الحد الأدنى لكمية وحدة 1
الأسعار $40~$94/Unit
تفاصيل التغليف حزمة التصدير القياسية ، أو يمكن تخصيصها
وقت التسليم 15-30 يوم عمل
شروط الدفع ويسترن يونيون ، T / T ، L / C ، MoneyGram
القدرة على العرض 1000000 وحدة / سنة

اتصل بي للحصول على عينات مجانية وكوبونات.

واتس اب:0086 18588475571

wechat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
حجم المحرك 57 ملم زاوية الخطوة 1.8 درجة
الجهد (V) 2.3 / 3 / 3.1 / 3.8 التيار (أ) 3/4
المقاومة (أوم) 0.75 / 1 / 0.78 / 0.95 الحث (mH) 2.5 / 4.5 / 3.3 / 4.5
أسلاك الرصاص 4 مدينة تشانغتشو
اترك رسالة
منتوج وصف

محرك نيما 23 (57 ملم) هجين خطوة، ثنائي القطب، 4 محركات، محرك ACME، ضوضاء منخفضة، حياة طويلة، أداء عالي.

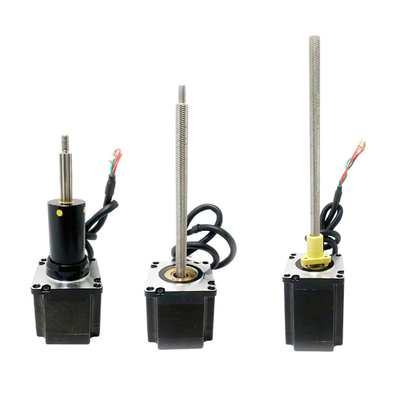

يتوفر هذا المحرك الهجينة الخطوة 57 ملم في ثلاثة أنواع: محرك خارجية، من خلال المحور، ومن خلال المحور الثابت. يمكنك الاختيار وفقا لاحتياجاتك المحددة.

هذا المحرك متوفر في الأحجام 20mm، 28mm، 35mm، 42mm، 57mm، 86mm
طول الخطوة، 0.001524mm ~ 0.127mm

الأداء الحد الأقصى للدفع يصل إلى 240 كجم ، ارتفاع درجة الحرارة المنخفضة ، اهتزازات منخفضة ، ضوضاء منخفضة ، حياة طويلة (حتى 5 ملايين دورة) ، دقة تحديد الموقع العالية (حتى ± 0.01 ملم)









محرك متدرج هجين Nema 23 (57 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالٍ. 0





الوصف:



اسم المنتج

 المحركات الهجينة بخط 57 ملم

النموذج

 VSM57HSM

النوع

 المحركات الهجينة

زاوية الخطوة

 1.8 درجة

الجهد (V)

 2.3 / 3 / 3.1 / 3.8

التيار (أ)

 3/4

المقاومة (أوم)

 0.75 / 1 / 0.78 / 0.95

الحركه (mH)

2.5 / 4.5 / 3.3 / 4.5
أسلاك الرصاص 4

طول المحرك (ملم)

45 / 55 / 65 / 75
درجة الحرارة المحيطة -20°C ~ +50°C
ارتفاع درجة الحرارة 80 ألف كحد أقصى
قوة الكهرباء المضادة 1mA Max. @ 500V، 1KHz، 1ثانية.
مقاومة العزل 100MΩ دقيقة @500Vdc



الشهادات:



محرك متدرج هجين Nema 23 (57 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالٍ. 1

المعلمات الكهربائية:

حجم المحرك

الجهد

/ المرحلة

(V)

التيار الحالي

/ المرحلة

(أ)

المقاومة

/ المرحلة

(Ω)

الحثية

/ المرحلة

(mH)

عدد

أسلاك الرصاص

عزم الدوار

(g.cm)2)

وزن المحرك

(ز)

طول المحرك L

(ملم)
57 2.3 3 0.75 2.5 4 150 580 45
57 3 3 1 4.5 4 300 710 55
57 3.1 4 0.78 3.3 4 400 880 65
57 3.8 4 0.95 4.5 4 480 950 75


مواصفات المسامير الرصاصية و معايير الأداء:



قطرها

(ملم)

الرصاص

(ملم)

خطوة

(ملم)

إيقاف تشغيل قوة القفل الذاتي

(ن)
9.525 1.27 0.00635 800
9.525 2.54 0.0127 300
9.525 5.08 0.0254 90
9.525 10.16 0.0508 30
9.525 25.4 0.127 6



ملاحظة: لمزيد من مواصفات المسمار الرئيسي، يرجى الاتصال بنا.



رسم الخطوط العريضة الخارجية للمحرك VSM57HSM القياسي:



محرك متدرج هجين Nema 23 (57 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالٍ. 2

ملاحظات:

يمكن تخصيص طول المسمار الرئيسي

معالجة مخصصة قابلة للحياة في نهاية المسمار الرئيسي



57 ملم محركات خطوة الهجينة القياسية المحرك الأسير الخطوط العريضة:

محرك متدرج هجين Nema 23 (57 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالٍ. 3





ملاحظات:

معالجة مخصصة قابلة للحياة في نهاية المسمار الرئيسي

السكتة الدماغية S

(ملم)

البعد A

(ملم)

 البعد B (ملم)
L = 45 L = 55 L = 65 L = 75
12.7 24.1 1.1 0 0 0
19.1 30.5 7.5 0 0 0
25.4 36.8 13.8 4.8 0 0
31.8 43.2 20.2 11.2 0.2 0
38.1 49.5 26.5 17.5 6.5 0
50.8 62.2 39.2 30.2 19.2 9.1
63.5 74.9 51.9 42.9 31.9 21.9


57ملم محرك هيبريد خطوة القياسية من خلال مصممة محرك الخطوط العريضة:

محرك متدرج هجين Nema 23 (57 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالٍ. 4

ملاحظات:

يمكن تخصيص طول المسمار الرئيسي

معالجة مخصصة قابلة للحياة في نهاية المسمار الرئيسي



منحنى السرعة والدفع:

57 سلسلة 45mm طول المحرك ثنائي القطب محرك الهليكوبتر
100٪ من تردد نبضات التيار و منحنى الدفع (Φ9.525mm المسمار الرئيسي)

محرك متدرج هجين Nema 23 (57 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالٍ. 5





57 سلسلة 55mm طول المحرك ثنائي القطبية محرك الهليكوبتر
100٪ من تردد نبضات التيار و منحنى الدفع (Φ9.525mm المسمار الرئيسي)



محرك متدرج هجين Nema 23 (57 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالٍ. 6











الرصاص (ملم) السرعة الخطية (ملم/ثانية)
1.27 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43
2.54 2.54 5.08 7.62 10.16 12.7 15.24 17.78 20.32 22.86
5.08 5.08 10.16 15.24 20.32 25.4 30.48 35.56 40.64 45.72
10.16 10.16 20.32 30.48 40.64 50.8 60.96 71.12 81.28 91.44
25.4 25.4 50.8 76.2 101.6 127 152.4 711.8 203.2 228.6

حالة الاختبار:

محرك الهليكوبتر، لا يرتفع، نصف الميكرو-خطوة، تشغيل الجهد 40 فولت

57 سلسلة 65mm طول المحرك ثنائي القطبية محرك الهليكوبتر
100٪ من تردد نبضات التيار و منحنى الدفع (Φ9.525mm المسمار الرئيسي)



محرك متدرج هجين Nema 23 (57 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالٍ. 7

57 سلسلة 75mm طول المحرك ثنائي القطبية محرك الهليكوبتر
100٪ من تردد نبضات التيار و منحنى الدفع (Φ9.525mm المسمار الرئيسي)



محرك متدرج هجين Nema 23 (57 مم) ، ثنائي القطب ، 4-رصاص ، لولب من الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، أداء عالٍ. 8



الرصاص (ملم) السرعة الخطية (ملم/ثانية)
1.27 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43
2.54 2.54 5.08 7.62 10.16 12.7 15.24 17.78 20.32 22.86
5.08 5.08 10.16 15.24 20.32 25.4 30.48 35.56 40.64 45.72
10.16 10.16 20.32 30.48 40.64 50.8 60.96 71.12 81.28 91.44
25.4 25.4 50.8 76.2 101.6 127 152.4 711.8 203.2 228.6

حالة الاختبار:

محرك الهليكوبتر، لا يرتفع، نصف الميكرو-خطوة، تشغيل الجهد 40 فولت







مجالات التطبيق:



الطباعة ثلاثية الأبعاد:يتم استخدام محركات الخطوات الهجينة 57 ملم على نطاق واسع في الطابعات ثلاثية الأبعاد للتحكم في موقف وحركة رأس الطباعة.



أدوات آلة CNC:في أدوات آلة التحكم العددي الحاسوبية (CNC) ، تستخدم محركات الخطوة الهجينة 57 ملم للتحكم في حركة أدوات القطع لعمليات التصنيع الدقيقة.



معدات الأتمتة:يمكن استخدام محركات الخطوة الهجينة 57 ملم في مجموعة متنوعة من معدات الأتمتة ، مثل آلات التعبئة التلقائية ، وأنظمة فرز تلقائية ، وخطوط تجميع تلقائية ، إلخ.لتحكم الحركة والموضع.



آلات النسيج:في صناعة النسيج ، يمكن استخدام محركات خطوة هجينة 57 ملم للتحكم في آلات الغزل والحائط وغيرها من المعدات لضمان دقة واستقرار عملية النسيج.



المعدات الطبية:يتم استخدام محركات الخطوة الهجينة 57 ملم على نطاق واسع في المعدات الطبية مثل مضخات الحقن الطبية والروبوتات الطبية ومعدات مسح الصور ، وما إلى ذلك للتحكم الدقيق في الموقف والتحكم في الحركة.



الروبوتات:يتم استخدام محركات الخطوة الهجينة 57 ملم في مجموعة متنوعة من تطبيقات الروبوتات ، بما في ذلك الروبوتات الصناعية ، والروبوتات الخدمية ، والروبوتات التعاونية ، وما إلى ذلك ، للحركة الدقيقة والتلاعب.



أنظمة التخزين الآلي:في أنظمة التخزين والخدمات اللوجستية الآلية، يمكن استخدام محركات الخطوة الهجينة 57 ملم للتحكم في أحزمة نقل، المصاعد،رافعات التراكم وغيرها من المعدات لتحقيق تحديد المواقع والتعامل مع العناصر بدقة.



هذه ليست سوى بعض التطبيقات النموذجية لمحركات الخطوة الهجينة 57 ملم، وفي الواقع أنها تستخدم على نطاق واسع في العديد من المجالات الأخرى، بما في ذلك معدات الطباعة،أدوات الدقة، وهلم جرا

الميزة:



نسبة عالية من عزم الدوران إلى الحجم:على الرغم من حجمها المدمج ، يمكن أن توفر محركات الخطوة الهجينة 57 ملم عزم الدوران العالي. وهذا يجعلها مناسبة للتطبيقات التي تكون فيها المساحة محدودة ، ولكن مطلوبة عزم الدوران العالي.



التحكم في الحلقة المفتوحة:يمكن أن تعمل محركات الخطوات الهجينة في نظام تحكم حلقة مفتوحة ، مما يعني أنها لا تتطلب أجهزة ردود فعل الموقف مثل المشفرات.هذا يسهل نظام التحكم ويقلل من التكاليف الشاملة.



الموقع الدقيقتوفر محركات الخطوة الهجينة قدرات تحديد المواقع الدقيقة بسبب دقة خطوتها المتأصلة. يمكنها التحرك بتدفقات صغيرة ، مما يسمح بتحديد المواقع الدقيقة والتكرار.



تشغيل سلسيمكن لمحركات الخطوة الهجينة تحقيق تشغيل سلس، وخاصة عندما يتم تشغيلها بتقنيات الحركة الدقيقة. تقسم الحركة الدقيقة كل خطوة إلى خطوات فرعية أصغر،مما يؤدي إلى حركة أكثر سلاسة وتقليل الاهتزاز.



وقت الاستجابة السريع:المحركات الهجينة الخطوة لديها أوقات استجابة سريعة ، مما يتيح تسريع وتباطؤ سريع. هذه الميزة مفيدة للتطبيقات التي تتطلب حركات ديناميكية ومرنة.



موثوقية عالية ومتانةتشتهر محركات الخطوات الهجينة بقوتها وموثوقيتها. لديها عمر تشغيلي طويل ، ومتطلبات صيانة منخفضة ، ويمكن أن تتحمل ظروف تشغيل قاسية.



حل فعال من حيث التكلفة:بالمقارنة مع تقنيات التحكم في الحركة الأخرى مثل المحركات الخدمية ، تقدم محركات الخطوات الهجينة بشكل عام حلًا أكثر فعالية من حيث التكلفة.أنها توفر توازن جيد بين الأداء والقدرة على تحمل.



التكامل السهل:تتوفر محركات الخطوات الهجينة على نطاق واسع وتتوافق مع مختلف أنظمة الكترونيات والتحكم في المحركات. ويمكن دمجها بسهولة في أنواع مختلفة من الآلات وإعدادات الأتمتة.



كفاءة الطاقة:تستهلك محركات الخطوات الهجينة الطاقة فقط عندما تكون في حركة ، مما يجعلها فعالة في استخدام الطاقة. عندما تكون ثابتة ، فإنها لا تتطلب طاقة مستمرة ، مما يسهم في توفير الطاقة بشكل عام.

متطلبات اختيار المحرك:

️التحرك/ اتجاه التثبيت

متطلبات الحمل

متطلبات السكتة الدماغية

متطلبات التصنيع النهائي

متطلبات الدقة

متطلبات ردود فعل المشفر

متطلبات التعديل اليدوي

الاحتياجات البيئية



ورشة عمل الإنتاج:
