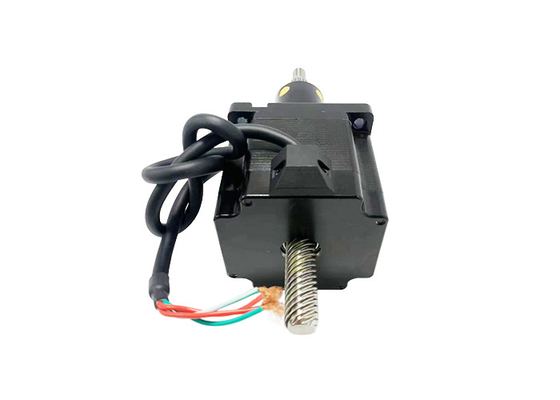

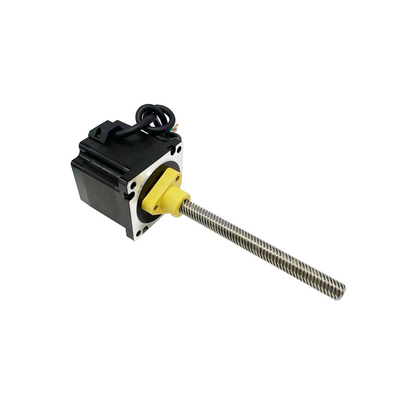

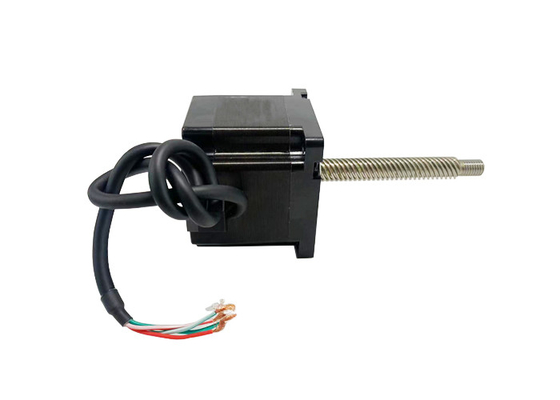

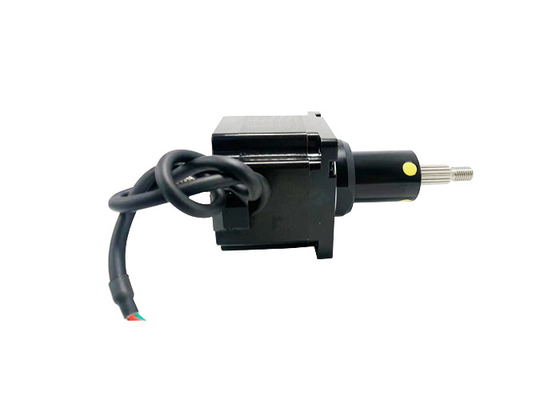

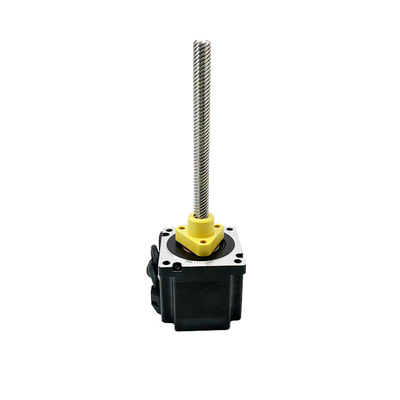

محرك متدرج هجين Nema 34 (86 مم) ، ثنائي القطب ، 4-رصاص ، لولب الرصاص ACME ، ضوضاء منخفضة ، عمر طويل ، معدات تشكيل
مكان المنشأ | الصين |
---|---|
اسم العلامة التجارية | VIC-TECH |
إصدار الشهادات | RoHS |
رقم الموديل | VSM86HSM |
الحد الأدنى لكمية | وحدة 1 |
الأسعار | $100~$171/Unit |
تفاصيل التغليف | حزمة التصدير القياسية ، أو يمكن تخصيصها |
وقت التسليم | 15-30 يوم عمل |
شروط الدفع | ويسترن يونيون ، T / T ، L / C ، MoneyGram |
القدرة على العرض | 1000000 وحدة / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xحجم المحرك | 86 ملم | زاوية الخطوة | 1.8 درجة |
---|---|---|---|
الجهد (V) | 3 / 4.8 | التيار (أ) | 6 |
المقاومة (أوم) | 0.5 / 0.8 | الحث (mH) | 4 / 8.5 |
أسلاك الرصاص | 4 | مدينة | تشانغتشو |
محرك نيما 34 (86 ملم) الهجينة خطوة، ثنائي القطب، 4-رأس، المسمار الرئيسي ACME، ضوضاء منخفضة، حياة طويلة، المعدات التشكيلية

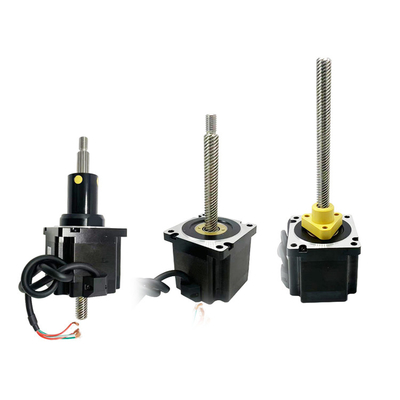

يتوفر هذا المحرك الهجينة 86 ملم في ثلاثة أنواع: محرك محرك خارجي، من خلال المحور، ومن خلال المحور الثابت. يمكنك الاختيار وفقا لاحتياجاتك المحددة.
محرك ACME الحركية خطوة الحركة الدوارة إلى حركة خطية، مع استخدام المسمار الرئيسي؛ المسمار الرئيسي لديه مجموعات مختلفة من القطر والرصاص،لتلبية متطلبات التطبيق المختلفة.
عادة ما يستخدم المحرك الخطوي المسمار الرئيسي في التطبيقات التي تتطلب حركة خطية دقيقة ، وانخفاض في الضوضاء ، وفعالية من حيث التكلفة ، مثل المعدات الطبية ، وأجهزة الاتصالات السلكية واللاسلكية ، إلخ.
تقدم ThinkerMotion مجموعة كاملة من محركات الدفع الدوري الرئيسي (NEMA 8 ، NEMA 11 ، NEMA 14 ، NEMA 17 ، NEMA 23 ، NEMA 24 ، NEMA 34) مع نطاق الحمل من 30N إلى 2400N ، و 3 أنواع متاحة (خارجية ، مقيدة ،غير مقيدة). يمكن معالجة التخصيصات حسب الطلب ، مثل طول المسمار ونهاية المسمار ، الفرامل المغناطيسية ، المكشف ، المكسرات المضادة للتردد ، وما إلى ذلك ؛ ويمكن أيضًا طلاء المسمار الرئيسي بتفلون عند الطلب.
الوصف:
اسم المنتج |
المحركات الهجينة الخطوة 86 ملم |
النموذج |
VSM86HSM |
النوع |
المحركات الهجينة |
زاوية الخطوة |
1.8 درجة |
الجهد (V) |
ثلاثة أرباع8 |
التيار (أ) |
6 |
المقاومة (أوم) |
0.5/0.8 |
الحركه (mH) |
أربعة ثمانية5 |
أسلاك الرصاص | 4 |
طول المحرك (ملم) |
76/114 |
درجة الحرارة المحيطة | -20°C ~ +50°C |
ارتفاع درجة الحرارة | 80 ألف كحد أقصى |
قوة الكهرباء المضادة | 1mA Max. @ 500V، 1KHz، 1ثانية. |
مقاومة العزل | 100MΩ دقيقة @500Vdc |
الشهادات:
المعلمات الكهربائية:
حجم المحرك |
الجهد / المرحلة (V) |
التيار الحالي / المرحلة (أ) |
المقاومة / المرحلة (Ω) |
الحثية / المرحلة (mH) |
عدد أسلاك الرصاص |
عزم الدوار (g.cm)2) |
وزن المحرك (ز) |
طول المحرك L (ملم) |
86 | 3 | 6 | 0.5 | 4 | 4 | 1300 | 2400 | 76 |
86 | 4.8 | 6 | 0.8 | 8.5 | 4 | 2500 | 5000 | 114 |
مواصفات المسامير الرصاصية و معايير الأداء:
قطرها (ملم) |
الرصاص (ملم) |
خطوة (ملم) |
إيقاف تشغيل قوة القفل الذاتي (ن) |
15.875 | 2.54 | 0.0127 | 2000 |
15.875 | 3.175 | 0.015875 | 1500 |
15.875 | 6.35 | 0.03175 | 200 |
15.875 | 12.7 | 0.0635 | 50 |
15.875 | 25.4 | 0.127 | 20 |
ملاحظة: لمزيد من مواصفات المسمار الرئيسي، يرجى الاتصال بنا.
رسومة الخطوط العريضة الخارجية للمحرك القياسية VSM86HSM:
ملاحظات:
يمكن تخصيص طول المسمار الرئيسي
معالجة مخصصة قابلة للحياة في نهاية المسمار الرئيسي
86 ملم محركات خطوة الهجينة القياسية المحرك الأسير الخطوط العريضة:
ملاحظات:
معالجة مخصصة قابلة للحياة في نهاية المسمار الرئيسي
السكتة الدماغية S (ملم) |
البعد A (ملم) |
البعد B (ملم) | |
L = 76 | L = 114 | ||
12.7 | 29.7 | 0 | 0 |
19.1 | 36.1 | 2.1 | 0 |
25.4 | 42.4 | 8.4 | 0 |
31.8 | 48.8 | 14.8 | 0 |
38.1 | 55.1 | 21.1 | 0 |
50.8 | 67.8 | 33.8 | 0 |
63.5 | 80.5 | 46.5 | 8.5 |
86 ملم محرك الهجينة خطوة القياسية من خلال مصممة محرك الخطوط العريضة:
ملاحظات:
يمكن تخصيص طول المسمار الرئيسي
معالجة مخصصة قابلة للحياة في نهاية المسمار الرئيسي
منحنى السرعة والدفع:
86 سلسلة 76mm طول المحرك ثنائي القطبية محرك الهليكوبتر
100٪ من تردد نبضات التيار و منحنى الدفع (Φ15.88mm المسمار الرئيسي)
86 سلسلة 114mm طول المحرك ثنائي القطبية محرك الهليكوبتر
100٪ من تردد نبضات التيار و منحنى الدفع (Φ15.88mm المسمار الرئيسي)
الرصاص (ملم) | السرعة الخطية (ملم/ثانية) | |||||||||
2.54 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 | 12.7 |
3.175 | 1.5875 | 3.175 | 4.7625 | 6.35 | 7.9375 | 9.525 | 11.1125 | 12.7 | 14.2875 | 15.875 |
6.35 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 | 31.75 |
12.7 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 | 63.5 |
25.4 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 | 127 |
حالة الاختبار:
محرك الهليكوبتر، لا يرتفع، نصف الميكرو-خطوة، تشغيل الجهد 40 فولت
مجالات التطبيق:
آلات أدوات CNC:يتم استخدام محركات الخطوة الهجينة 86 ملم على نطاق واسع في أدوات الآلات CNC للسيطرة على حركة وموقف أدوات القطع لتحقيق عمليات التصنيع عالية الدقة.
معدات الأتمتة:يمكن استخدام المحركات الهجينة الخطوة 86 ملم في معدات الأتمتة المختلفة ، مثل آلات التعبئة التلقائية ، وأنظمة فرز تلقائية ، وخطوط الإنتاج الآلية ، إلخ.لتحكم الحركة والوضع.
الطباعة ثلاثية الأبعاد:في مجال الطباعة ثلاثية الأبعاد ، يتم استخدام محركات خطوة هجينة 86 ملم للتحكم في موقع وحركة رأس الطباعة لتحقيق عمليات الطباعة الدقيقة.
الأجهزة الطبية:يتم استخدام محركات الخطوة الهجينة ذات الحجم 86 ملم على نطاق واسع في الأجهزة الطبية ، مثل مضخات الحقن الطبية والروبوتات الطبية ومعدات المسح الطبي ، وما إلى ذلك للتحكم الدقيق في الموقف والتحكم في الحركة.
معدات الاتصالات:يمكن استخدام المحركات الهجينة الخطوة 86 ملم للتحديد الدقيق للموقع والتحكم في معدات الاتصالات ، مثل نظام تحديد الموقع لهوائيات الاتصالات ،التحكم الدقيق في معدات الألياف البصرية.
آلات وآليات النسيج:في صناعة النسيج ، يمكن استخدام محركات خطوة هجينة 86 ملم للتحكم في آلات الخيوط والخيوط وغيرها من المعدات لضمان دقة واستقرار عملية النسيج.
الروبوتات:يمكن استخدام محركات الخطوة الهجينة 86 ملم في مجموعة متنوعة من تطبيقات الروبوتات ، بما في ذلك الروبوتات الصناعية والروبوتات الخدمية والروبوتات التعاونية ، وما إلى ذلك ، للحركة والدقة.
أنظمة التخزين الآلي:في أنظمة التخزين والخدمات اللوجستية الآلية، يمكن استخدام محركات خطوة هجينة 86 ملم للتحكم في أحزمة نقل، المصاعد،أجهزة التراكم وغيرها من المعدات لتحقيق تحديد المواقع والتعامل مع العناصر بدقة.
الميزة:
حركة سلسة ودقيقة:المحركات الهجينة بخط 86 ملم يمكن أن تحقق حركة سلسة ودقيقة بسبب دقة الخطوة المتأصلة. وهذا يسمح للموضع الدقيق والحركة السلسة،تقليل خطر الاهتزاز وضمان أداء عالي الجودة.
عزم دوران عالي عند سرعات منخفضة:توفر محركات الخطوة الهجينة عزم دوران عال حتى عند سرعات منخفضة ، مما يجعلها مناسبة للتطبيقات التي تتطلب عزم دوران قوي أو بدء.هذه السمة مفيدة بشكل خاص في الحالات التي يحتاج فيها المحرك إلى الحفاظ على موقعه ضد القوى الخارجية.
مجموعة واسعة من دقة الخطوات:توفر محركات الخطوة الهجينة 86 ملم مجموعة واسعة من دقة الخطوات ، مما يسمح بتحكم دقيق في الحركة. باستخدام تقنيات الدفع الصغيرة ، يمكن للمحرك تقسيم كل خطوة إلى خطوات فرعية أصغر ،مما يؤدي إلى حركة أكثر سلاسة وتحسين دقة الموقع.
سهولة القيادة والتحكم: المحركات الهجينة الخطوة لديها بنية بسيطة للقيادة والتحكم ، وعادة ما تستخدم إشارات النبض والاتجاه.هذا يجعل من السهل دمجها في مختلف أنظمة التحكم، مما يقلل من التعقيد ووقت التطوير.
موثوقية عالية ومتانةالمحركات الهجينة الخطوة 86 ملم معروفة بقوتها وطول عمرها. يمكن أن تتحمل ظروف التشغيل المتطلبة، مثل اختلاف درجات الحرارة والتوترات الميكانيكية،دون المساس بالأداء.
حل فعال من حيث التكلفة:تقدم المحركات الهجينة خطوة حلول فعالة من حيث التكلفة مقارنة بتقنيات التحكم في الحركة الأخرى، مثل المحركات الخدمية.جعلها مناسبة للتطبيقات حيث الاعتبارات الميزانية مهمة.
تطبيقات متعددة الأبعاد:محركات الخطوة الهجينة 86 ملم تجد تطبيقات في مختلف الصناعات، بما في ذلك الروبوتات، والأتمتة، والتصنيع، والطباعة ثلاثية الأبعاد، والمعدات الطبية، وأكثر من ذلك.تنوعها يسمح لهم باستخدامها في مجموعة واسعة من التطبيقات التي تتطلب تحديد المواقع الدقيقة والتحكم.
متطلبات اختيار المحرك:
️التحرك/ اتجاه التثبيت
متطلبات الحمل
متطلبات السكتة الدماغية
متطلبات التصنيع النهائي
متطلبات الدقة
متطلبات ردود فعل المشفر
متطلبات التعديل اليدوي
الاحتياجات البيئية
