الدقة العالية 57HS51 57mm NEMA 23 محرك خطوة هجين مع مكيف بصري 500 PPR الدقة

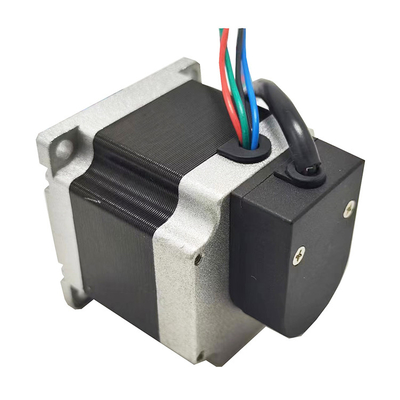

  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution

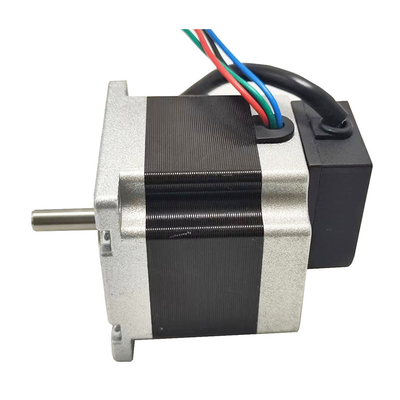

  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution

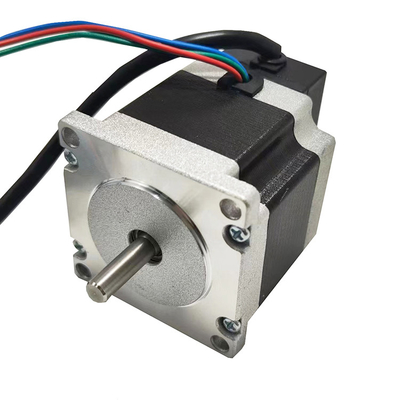

  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution

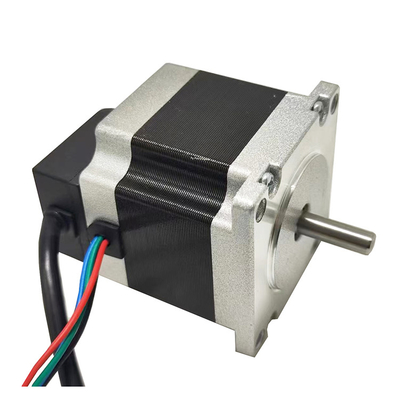

  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution

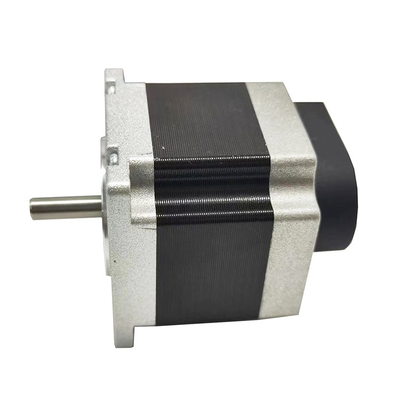

  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution

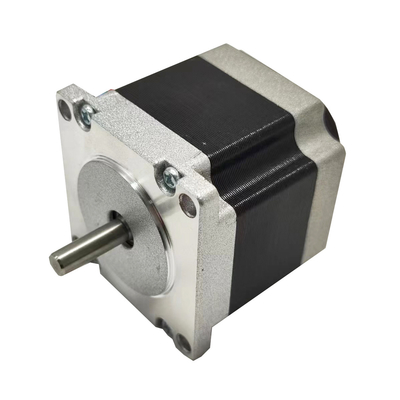

  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
مكان المنشأ جيانغسو ، الصين (البر الرئيسي)
اسم العلامة التجارية VIC-TECH
إصدار الشهادات RoHS
رقم الموديل 57HS51-EN
الحد الأدنى لكمية وحدة 1
الأسعار $25 - $45 / Units
تفاصيل التغليف حزمة التصدير القياسية ، أو يمكن تخصيصها
وقت التسليم 15-30 يوم عمل
شروط الدفع / تي تي، ويسترن يونيون، موني جرام
القدرة على العرض 10000 وحدة شهريا

اتصل بي للحصول على عينات مجانية وكوبونات.

واتس اب:0086 18588475571

wechat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
نوع المحرك محرك متدرج هجين حجم المحرك 57 ملم (NEMA23)
حاضِر 1 ~ 4 أ/المرحلة نوع التشفير التشفير البصري
دقة التشفير 500 طاعون المجترات الصغيرة زاوية الخطوة 1.8 درجة / خطوة
اترك رسالة
منتوج وصف

الدقة العالية 57HS51 57mm NEMA 23 محرك خطوة هجين مع مكيف بصري 500 PPR الدقة

هذا هو 57 ملم محرك خطوة الهجينة مع مكيف بصري في الأسفل.

محرك خطوة هجين من 57 ملم بزاوية خطوة 1.8 درجة ، المعروف أيضًا باسم محرك NEMA 23.

هذا المحرك يستخدم على نطاق واسع للتحكم بدقة عالية.

من أجل الوصول إلى الحلقة المغلقة، للحصول على تحكم دقيق أعلى، يحتاج مشفر لتوفير إشارة رد فعل.

الترميز المستخدم هو الترميز البصري، ولدينا دقة مختلفة بما في ذلك 500، 1000، 2000 PPR وأكثر.

يحتوي المشفر على ثلاث قنوات: بما في ذلك إشارة A ، وإشارة B ومؤشر الإشارة.



حجم المحرك 57 ملم، ونحن لدينا ارتفاع مختلف لخيار.

مع ارتفاع أكبر، المحرك لديه عزم أكبر، وزنا أكبر وتكلفة أعلى.

من فضلكم تأكدوا من معايير المحرك و الترميز قبل تأكيد الطلب




الأبعاد الميكانيكية:MM



الدقة العالية 57HS51 57mm NEMA 23 محرك خطوة هجين مع مكيف بصري 500 PPR الدقة 0

تطبيقات نموذجية

  • طابعة ثلاثية الأبعاد
  • معدات المراقبة
  • الآلات الطبية
  • آلة بيع
  • مركبة الهندسة
  • آلة حفر CNC
  • آلة الصراف الآلي

معايير المحرك:

زاوية الخطوة

(°)

طول المحرك

(ملم)

عزم الدوران

(كغ*سم)

التيار الحالي

/المرحلة

(مرحلة أ)

المقاومة

(Ω/المرحلة)

الحثية

(mH/مرحلة)

عدد

الأدلة

عجز الدوران

(g*cm2)

الوزن

(كيلوغرام)
0.9 41 3.9 1 5.7 8 6 120 0.45
1.8 41 3.9 2 1.4 1.4 8 150 0.47
0.9 51 7.2 2 1.6 2.2 6 280 0.59
1.8 51 9 2 1.8 2.7 8 230 0.59
0.9 56 12 2.8 0.9 3.3 4 300 0.7
1.8 56 9 2 1.8 2.5 6 280 0.68
0.9 76 18 2.8 1.15 5.6 4 480 1
1.8 76 13.5 3 1 1.6 6 440 1.1
1.8 100 30 4.2 0.75 3 4 700 1.3
1.8 112 31 4.2 0.9 3.8 4 800 1.4



معايير الترميز:

نوع الترميز مشفر بصري
القرار 100/200/500/1000/1024/2000/2500PPR
إشارة الخروج الإشارة أ، ب، مؤشر
إمدادات الطاقة 5 فولت متزامن
تردد الاستجابة القصوى 100 كيلو هرتز
سرعة الدوران القصوى 3000 دورة في الدقيقة





منحنى عزم الدوران للإشارةالمنتجات المذكورة أعلاه هي نماذج تمثيلية فقط ، يمكننا تخصيص المنتجات وفقًا لمتطلبات العملاء.يشمل طول وقطر العمود. شركتنا يمكن أن توفر أيضا خدمات OEM.

تقديم المنتج بالتفصيل

الدقة العالية 57HS51 57mm NEMA 23 محرك خطوة هجين مع مكيف بصري 500 PPR الدقة 1





حول محرك الدور الهجين:

المحركات الدورية الهجينة هي في شكل مربع بشكل عام ، ويمكن تحديد محرك الدورية من خلال شكله الخارجي الفريد.

يحتوي محرك الخطوة الهجينة على زاوية خطوة 1.8 درجة ((200 خطوة / ثورة) أو زاوية خطوة 0.9 درجة (400 خطوة / ثورة). يتم تحديد زاوية الخطوة من خلال عدد الأسنان على طبقات الدوار.

هناك طرق لتسمية محرك خطوة هجين:

وحدة مترية (وحدة: ملم) أو وحدة إمبريالية (وحدة: بوصة)

على سبيل المثال، محرك 42 ملم = محرك خطوة 1.7 بوصة.

لذلك يمكن أيضاً تسمية محرك 42 ملم بمحرك NEMA 17.

تفسير اسم محرك الدرجة الهجينة:

على سبيل المثال، محرك 42HS40 خطوة:

42 يعني أن الحجم 42 ملم، لذلك هو NEMA17 المحرك.

"إتش إس" تعني محرك "هايبريد ستيبر"

40 يعني ارتفاع هو محرك 40 ملم.

لدينا ارتفاعات مختلفة للعملاء للاختيار، مع ارتفاع أكبر، سيكون المحرك عزم أكبر، وزنا أكبر، وأكبر سعر.

هذا هو الهيكل الداخلي لمحرك هجين عادي



تطبيق محرك خطوة هجين:

بسبب الدقة العالية لمحركات الخطوات الهجينة (200 أو 400 خطوة لكل دورة) ، يتم استخدامها على نطاق واسع للتطبيقات التي تتطلب دقة عالية ، مثل:

الطباعة ثلاثية الأبعاد

التحكم الصناعي ((CNC، آلة طحن أوتوماتيكية، آلات النسيج)

أجهزة الكمبيوتر

آلة التعبئة

وأنظمة أوتوماتيكية أخرى تتطلب تحكم دقيق
