محرك خطي بدقة عالية SM20-34L-T المنزلق النحاسي M3 المسمار الرئيسي
| Place of Origin | China |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| Model Number | SM15-34L-T |
| Minimum Order Quantity | 1Unit |
| الأسعار | $6~$18/Unit |
| Packaging Details | The product is packed with pearl cotton, and the outside is in a carton. |
| Delivery Time | 10~30 days after receiving sample payment |
| Payment Terms | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Supply Ability | 100000\ Units/year |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| Motor type | PM motor with brass slider | Motor size | 15 mm diameter |
|---|---|---|---|
| Motor stroke | 34 mm | Lead screw | M3*0.5P |
| Slider type | Brass slider + double linear bearing | Step angle | 18°/step |
| إبراز | المحرك خطي المسمار خطي,محرك خطي بدقة عالية,محرك خطي خطي SM20-34L-T,High Precision Linear Screw Stepper Motor,Linear Screw Stepper Motor SM20-34L-T |
||
منتوج وصف
الدقة العالية SM20-34L-T المنزلق النحاسي M3 محرك خطي خطي
الوصف:
هذا هو 15 ملم قطر PM محرك خطوة مربوطة مع المنزلق النحاس.
هناك اثنين من المحامل الخطية على المنزلق المحرك، وأنها توفر دعم قوي للمنزلق، وتأكد من المنزلق يتحرك بسلاسة.
يتم تصنيع المنزلق من محرك CNC ، لذلك فإن التكلفة أعلى بكثير من المنزلقات البلاستيكية.
(المحركات البلاستيكية POM مصنوعة من القالب الحقن)
يمكن للعملاء أن يختاروا أدوات التمرير البلاستيكية إذا كنت تريد توفير التكاليف
المسمار الرئيسي هو المسمار العادي M3 * P0.5 ، وطول المسمار الرئيسي قابل للتعديل.
يتم تحديد مسافة الدوران / السفر للمحرك من خلال طول المسمار الرئيسي.
المعلمات:
| رقم الطراز | SM15-34L-T |
| نوع المحرك | ثنائي القطب (4 أسلاك) |
| المرحلة رقم | مرحلتين |
| زاوية الخطوة | 18 درجة |
| نوع المسمار الرصاصي | M3 * P0.5 |
| السكتة الدماغية (مسافة السفر) | 34ملم |
| مقاومة الملف | 15Ω/المرحلة |
| الجهد الاسمي | 6 ~ 9 فولت DC |
رسم التصميم:

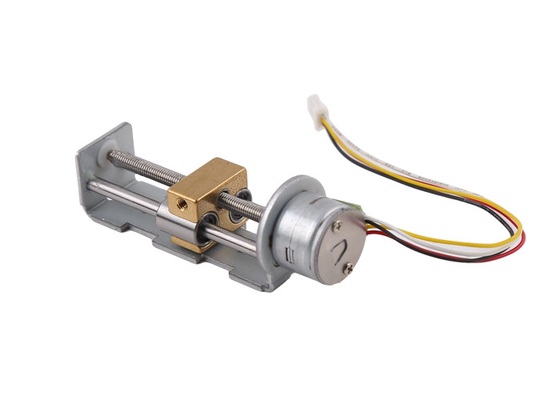

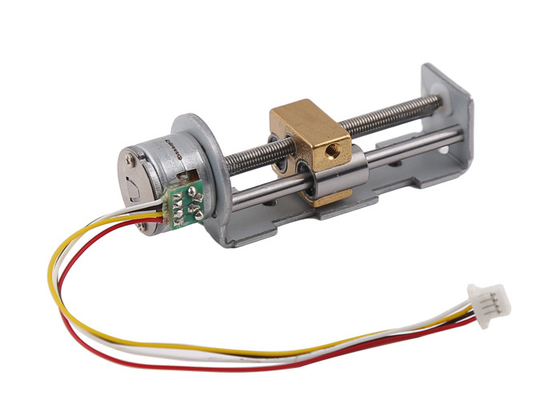

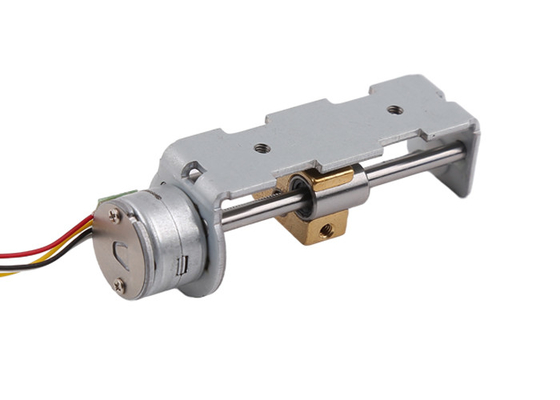

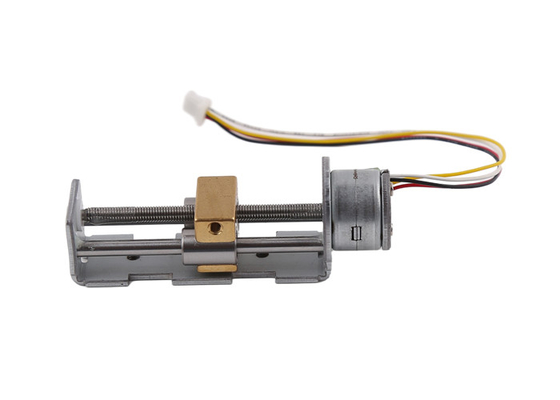

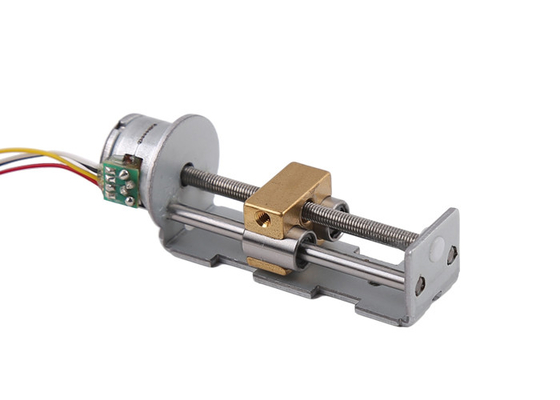

عرض المنتج:
حول محرك خطي بخط مع المتحرك:
محركنا المنزلق هو مجموعة كاملة من التجميع بما في ذلك المحرك + المسمار الرئيسي + العصا + المنزلق.
زاوية خطوة المحرك عادة ما تكون 18 درجة / خطوة ، مما يعني 20 خطوة لكل منعطف.
عندما يدور المحرك دورة واحدة، المنزلق يحرك خط واحد.
في حالة المسامير ذات البداية الواحدة: مسار = مسار.
لذلك طول الخطوة هو (طول الخطوة يعني الحركة الخطية المنزلق السفر، عندما محرك خطوة اتخاذ خطوة واحدة بالضبط):
مسار المسمار الرئيسي / خطوات كل دوران
على سبيل المثال ، إذا كان المسمار الرئيسي هو M2 * 0.4P (0.4mm pitch عادي M2 المسمار الرئيسي) ، زاوية خطوة المحرك هي 18 ° ، طول خطوة هذا المحرك هو 0.4mm / 20 = 0.02mm / خطوة.
أيضا، طول المسمار الرئيسي قابلة للتخصيص، ونحن أيضا بحاجة إلى تعديل تصميم العامل، إذا كنت تخصيص طول المسمار الرئيسي.
تطبيق محركات الخطوات:
يتم استخدام المحركات الخطوة للتحكم الدقيق ، وتستخدم على نطاق واسع في المعدات الطبية ، والطابعة ثلاثية الأبعاد ، والتحكم الدقيق الصناعي ، ومعدات الأتمتة ، إلخ.
يمكن استخدام المحركات الخطوة في أي آليات متطلبات التحكم الدقيق والحركة الدورانية / الخطية.
ميزة المحركات الخطوة:
المحركات الخطوة يمكن أن تصل إلى التحكم الدقيق حتى دون مكيفات حلقة مغلقة / دون نظام رد الفعل، أيضا ليس لديهم برشاة كهربائية.وبالتالي لا توجد تداخلات كهرومغناطيسية ومشاكل شرارة كهربائيةفي بعض الحالات، يمكن أن تحل محل محركات DC المفرشحة / المحركات بدون فرشاة.
محركات الخطوات سهلة التحكم مع السائقين، وهذه الميزة تثبت موقعه المهم في مجال التحكم الدقيق.
1التحكم الدقيق ممكن، قابلة للبرمجة
2بدون تدخلات كهرومغناطيسية و شرارات كهربائية
3حجم صغير
4سعر معقول
5ضجيج منخفض
6. حياة خدمة طويلة
معلومات عن التعبئة والشحن:
يتم تعبئة العينات مع إسفنجة رغوة داخل صندوق الورق.
للإنتاج الجماعي، يتم تعبئة المنتجات في كرتون الورق.
للشحن البحري (الإنتاج الجماعي) ، يتم تعبئة الكرتون على المنصة.
وقت الشحن:
بالبريد السريع ((DHL / UPS / Fedex / TNT): 5 ~ 12 يوما
عن طريق 4PX Express: 10 ~ 20 يوما
الشحن البحري: 40 ~ 60 يوما (يعتمد على البلدان المختلفة)
