VSM10152 قطر 10mm M2 المسمار الرئيسي POM المنزلق محرك خطي خطي مع 4 أقلام FPC
| مكان المنشأ | China |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | VSM10152 |
| الحد الأدنى لكمية | 1Unit |
| الأسعار | $3~$7/Unit |
| تفاصيل التغليف | The product is packed with pearl cotton, and the outside is in a carton. |
| وقت التسليم | 10~30 days after receiving sample payment |
| شروط الدفع | MoneyGram, Western Union,Credit Card,T/T, L/C |
| القدرة على العرض | 100000\ Units/year |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| Motor type | Linear PM stepper motor with slider | Motor size | 10mm diameter |
|---|---|---|---|
| Step angle | 18 degrees | Lead screw | M2*P0.4 |
| Travel distance | 39mm | Connector pitch | 4 pins FPC |
منتوج وصف
VSM10152 قطر 10mm M2 المسمار الرئيسي POM المنزلق محرك خطي خطي مع 4 أقلام FPC
الوصف:
هذا المحرك VSM10152 هو محرك خطي خطي قطره 10 ملم مع خرطوشة رصاص + المنزلق.
زاوية الخطوة هي 18 درجة / خطوة عادية ، المسمار الرئيسي هو M2 * P0.4، طول الخطوة هو 0.02mm/خطوة
(طول الخطوة تعني المسافة الخطية التي يسافر المنزلق عندما يتخذ المحرك خطوة واحدة)
مسافة السفر هي 39 ملم، ويتم تحديدها بواسطة طول المسمار الرئيسي.
إذا كان العملاء يعتقدون أن المسمار الرئيسي طويل جدا، ولدينا محركات أخرى مع المسمار الرئيسي قصيرة للاختيار.
حول نوع المكونات، فهي 4 أقواس FPC.
يمكننا تغييره إلى PCB + الأسلاك + الكابل إذا كان العملاء يريدون رابط
(Molex 51021-0400، 1.25ملم المضرب هو ما نستخدمه بشكل شائع)
المعلمات:
| زاوية الخطوة | 18°/خطوة | المقاومة | 10Ω/المرحلة | الجهد | 3.3 ~ 5 فولت DC |
| السفر لكل خطوة | 0.02ملم | مسامير الرصاص | M2 * P0.4 | السكتة الفعالة | 39 ملم |
| الحد الأقصى لتردد البدء | 1000 هرتز ((دقيقة) | تردد الاستجابة القصوى | 1200 هرتز ((دقيقة) | قوة الدفع |
120 غرام في الدقيقة (500 PPS) |
رسم التصميم:

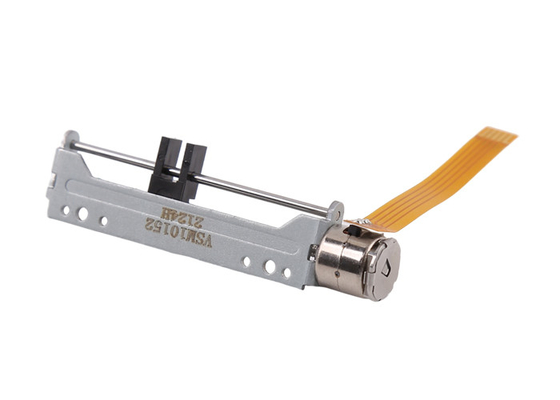

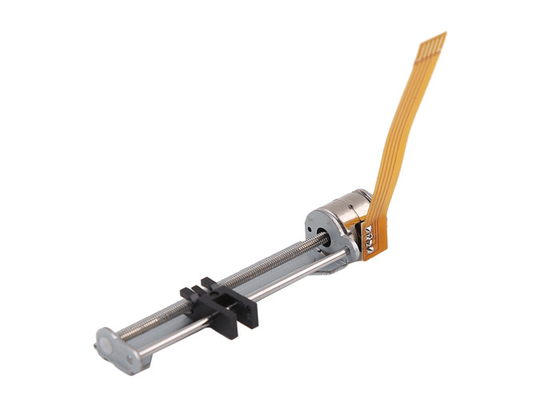

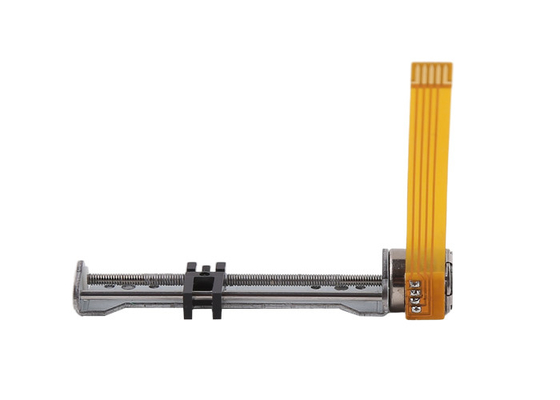

عرض المنتج:
حول محرك خطي بخط مع المتحرك:
محركنا المنزلق هو مجموعة كاملة من التجميع بما في ذلك المحرك + المسمار الرئيسي + العصا + المنزلق.
زاوية خطوة المحرك عادة ما تكون 18 درجة / خطوة ، مما يعني 20 خطوة لكل منعطف.
عندما يدور المحرك دورة واحدة، المنزلق يحرك خط واحد.
في حالة المسامير ذات البداية الواحدة: مسار = مسار.
لذلك طول الخطوة هو (طول الخطوة يعني الحركة الخطية المنزلق السفر، عندما محرك خطوة اتخاذ خطوة واحدة بالضبط):
مسار المسمار الرئيسي / خطوات كل دوران
على سبيل المثال ، إذا كان المسمار الرئيسي هو M2 * 0.4P (0.4mm pitch عادي M2 المسمار الرئيسي) ، زاوية خطوة المحرك هي 18 ° ، طول خطوة هذا المحرك هو 0.4mm / 20 = 0.02mm / خطوة.
أيضا، طول المسمار الرئيسي قابلة للتخصيص، ونحن أيضا بحاجة إلى تعديل تصميم العامل، إذا كنت تخصيص طول المسمار الرئيسي.
تطبيق محركات الخطوات:
يتم استخدام المحركات الخطوة للتحكم الدقيق ، وتستخدم على نطاق واسع في المعدات الطبية ، والطابعة ثلاثية الأبعاد ، والتحكم الدقيق الصناعي ، ومعدات الأتمتة ، إلخ.
يمكن استخدام المحركات الخطوة في أي آليات متطلبات التحكم الدقيق والحركة الدورانية / الخطية.
ميزة المحركات الخطوة:
المحركات الخطوة يمكن أن تصل إلى التحكم الدقيق حتى دون مكيفات حلقة مغلقة / دون نظام رد الفعل، أيضا ليس لديهم برشاة كهربائية.وبالتالي لا توجد تداخلات كهرومغناطيسية ومشاكل شرارة كهربائيةفي بعض الحالات، يمكن أن تحل محل محركات DC المفرشحة / المحركات بدون فرشاة.
محركات الخطوات سهلة التحكم مع السائقين، وهذه الميزة تثبت موقعه المهم في مجال التحكم الدقيق.
1التحكم الدقيق ممكن، قابلة للبرمجة
2بدون تدخلات كهرومغناطيسية و شرارات كهربائية
3حجم صغير
4سعر معقول
5ضجيج منخفض
6. حياة خدمة طويلة
معلومات عن التعبئة والشحن:
يتم تعبئة العينات مع إسفنجة رغوة داخل صندوق الورق.
للإنتاج الجماعي، يتم تعبئة المنتجات في كرتون الورق.
للشحن البحري (الإنتاج الجماعي) ، يتم تعبئة الكرتون على المنصة.
وقت الشحن:
بالبريد السريع ((DHL / UPS / Fedex / TNT): 5 ~ 12 يوما
عن طريق 4PX Express: 10 ~ 20 يوما
الشحن البحري: 40 ~ 60 يوما (يعتمد على البلدان المختلفة)
