VSM1069A Easy Driver Stepper Motor 10mm مع وصلة 1.25mm Pitch RoHS
| Place of Origin | China |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| Model Number | VSM1069A |
| Minimum Order Quantity | 1Unit |
| الأسعار | $3~$7/Unit |
| Packaging Details | The product is packed with pearl cotton, and the outside is in a carton. |
| Delivery Time | 10~30 days after receiving sample payment |
| Payment Terms | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Supply Ability | 100000\ Units/year |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| Motor type | Linear stepper motor + slider | Motor size | 10mm diameter |
|---|---|---|---|
| Step angle | 18 degrees | Lead screw | M2 |
| Phase number | 2 phases | Connector pitch | 4*1.25mm |
| إبراز | محرك الدفع السريع من نوع RoHS,محرك الدفع السريع من نوع 10 ملم |
||
منتوج وصف
VSM1069A الحجم الصغير 10mm قطر رصاص المسمار المنزلق محرك خطوة مع 1.25mm رابط المضرب
الوصف:
VSM1069A هو محرك خطي بخطوة مع M2 * P0.4 المسمار الرئيسي و POM المنزلق.
زاوية الخطوة هي 18 درجة، يستغرق 20 خطوة لتدوير واحد بالضبط.
قوة دفع هذا المحرك حوالي 120 ~ 150 غرامًا (1.2 ~ 1.5N من قوة الدفع) ، مع تردد مناسب (300 ~ 800PPS).
الرجاء التأكد من أن حمولة المنعطف أقل من قوة دفع المحرك، وإلا فإن المحرك سوف تفقد الخطوة.
رابط المحرك هو Molex 51021-0400 (4*1.25mm pitch connector) ، هذا المرفق شائع الاستخدام. كما يمكننا تغييره إلى آخرين، إذا أراد العملاء ضبط نوع المرفق.
الرجاء تأكيد حجم المحرك، السرعة والدفع، قبل أن تضع الطلب.
المعلمات:
| رقم الطراز | VSM1069A |
| نوع المحرك | محرك PM الخطوة + المتحرك |
| قطر المحرك | 10 ملم |
| زاوية الخطوة | 18 درجة |
| المرحلة رقم | مرحلتين |
| نوع الجهاز | الموليكس 51021-0400 (1.25ملم) |
| الجهد الاسمي | 3.3 ~ 5 فولت DC |
| المقاومة | 15Ω/المرحلة |
| السكتة الدماغية | حوالي 26ملم |
رسم التصميم:

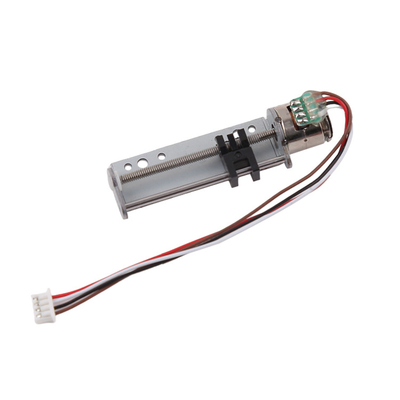

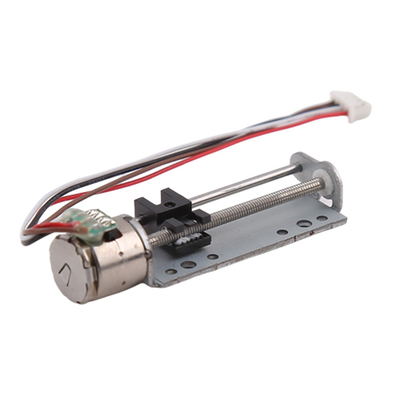

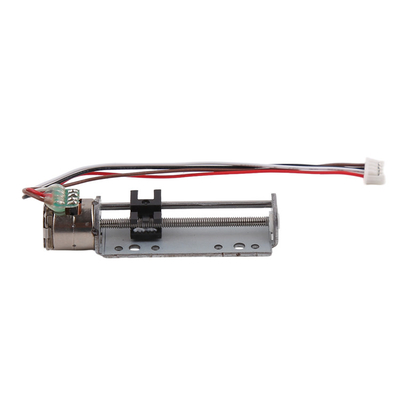

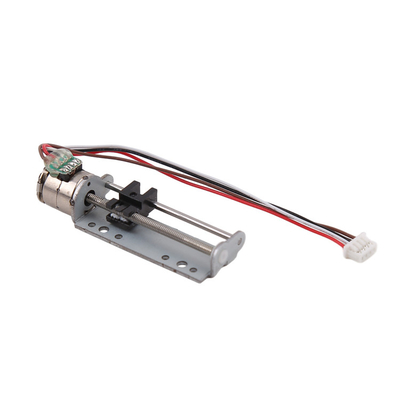

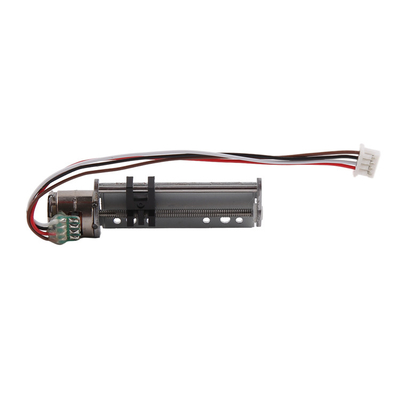

عرض المنتج:
حول محرك خطي بخط مع المتحرك:
محركنا المنزلق هو مجموعة كاملة من التجميع بما في ذلك المحرك + المسمار الرئيسي + العصا + المنزلق.
زاوية خطوة المحرك عادة ما تكون 18 درجة / خطوة ، مما يعني 20 خطوة لكل منعطف.
عندما يدور المحرك دورة واحدة، المنزلق يحرك خط واحد.
في حالة المسامير ذات البداية الواحدة: مسار = مسار.
لذلك طول الخطوة هو (طول الخطوة يعني الحركة الخطية المنزلق السفر، عندما محرك خطوة اتخاذ خطوة واحدة بالضبط):
مسار المسمار الرئيسي / خطوات كل دوران
على سبيل المثال ، إذا كان المسمار الرئيسي هو M2 * 0.4P (0.4mm pitch عادي M2 المسمار الرئيسي) ، زاوية خطوة المحرك هي 18 ° ، طول خطوة هذا المحرك هو 0.4mm / 20 = 0.02mm / خطوة.
أيضا، طول المسمار الرئيسي قابلة للتخصيص، ونحن أيضا بحاجة إلى تعديل تصميم العامل، إذا كنت تخصيص طول المسمار الرئيسي.
تطبيق محركات الخطوات:
يتم استخدام المحركات الخطوة للتحكم الدقيق ، وتستخدم على نطاق واسع في المعدات الطبية ، والطابعة ثلاثية الأبعاد ، والتحكم الدقيق الصناعي ، ومعدات الأتمتة ، إلخ.
يمكن استخدام المحركات الخطوة في أي آليات متطلبات التحكم الدقيق والحركة الدورانية / الخطية.
ميزة المحركات الخطوة:
المحركات الخطوة يمكن أن تصل إلى التحكم الدقيق حتى دون مكيفات حلقة مغلقة / دون نظام رد الفعل، أيضا ليس لديهم برشاة كهربائية.وبالتالي لا توجد تداخلات كهرومغناطيسية ومشاكل شرارة كهربائيةفي بعض الحالات، يمكن أن تحل محل محركات DC المفرشحة / المحركات بدون فرشاة.
محركات الخطوات سهلة التحكم مع السائقين، وهذه الميزة تثبت موقعه المهم في مجال التحكم الدقيق.
1التحكم الدقيق ممكن، قابلة للبرمجة
2بدون تدخلات كهرومغناطيسية و شرارات كهربائية
3حجم صغير
4سعر معقول
5ضجيج منخفض
6. حياة خدمة طويلة
معلومات عن التعبئة والشحن:
يتم تعبئة العينات مع إسفنجة رغوة داخل صندوق الورق.
للإنتاج الجماعي، يتم تعبئة المنتجات في كرتون الورق.
للشحن البحري (الإنتاج الجماعي) ، يتم تعبئة الكرتون على المنصة.
وقت الشحن:
بالبريد السريع ((DHL / UPS / Fedex / TNT): 5 ~ 12 يوما
عن طريق 4PX Express: 10 ~ 20 يوما
الشحن البحري: 40 ~ 60 يوما (يعتمد على البلدان المختلفة)
