20PM محرك خطي خطي محرك خطي خطي 20mm محرك خطي محرك خطي 5V DC
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | محرك السائر ذو بطانة العمود الأسير VSM20-32 |
| الحد الأدنى لكمية | وحدة 1 |
| الأسعار | US$6.5~30 |
| تفاصيل التغليف | المنتج معبأ ببلوط اللؤلؤ، والخارج في صندوق. |
| وقت التسليم | 10 ~ 30 يوما بعد استلام الدفع العينة |
| شروط الدفع | MoneyGram ، ويسترن يونيون ، بطاقة الائتمان ، T / T ، L / C. |
| القدرة على العرض | 100000\ وحدة/سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع المحرك | محرك متدرج خطي | زاوية الخطوة | 7.5 درجة |
|---|---|---|---|
| طول الخطوة | 0.0127 ~ 0.0508 | يؤدي الملعب | 0.6096 1.2192 2.4384 |
| قوة الدفع | 10~50ن | قيادة الجهد | 5 ~ 24VDC |
| الحالية / المرحلة | 0.37أ | ضربة المسمار | 14 ملم 18 ملم 25 ملم 31 ملم |
| إبراز | 20 PM محرك خطي خطي,محرك خطي خطي 5 فولت DC,20 ملم محرك خطي خطي ثابت,5V DC Linear Stepper Motor,20mm Fixed Shaft Linear Stepper Motor |
||
منتوج وصف
20PM محرك خطي خطي محرك خطي خطي 20mm محرك خطي محرك خطي 5V DC
VSM20-32 محرك خطوة محرك خطوة،النوع السريع هو محرك خطوة مع خرطوشة رئيسي، عندما الدوار تشغيل CW أو CCW،الخرطوشة الرئيسي سوف تذهب إلى الأمام أو إلى الوراء. في نفس الوقت ،سيقوم القيادة بالدوران.
العمود الأسير: وضع التشغيل هو صعودا وهبوطا تشغيل الدفع، (المسمار العلوي للمحرك يستخدم لتثبيت هيكلك، ويمكن أيضا أن تكون مخصصة لأساليب تركيب أخرى)
زاوية خطوة المحرك هي 7.5 درجة (يمكن أيضا أن تكون 15 درجة)
على سبيل المثال
الزاوية خطوة محرك خطوة هو 7.5 درجة، ومسافة الرصاص هو 0.6096mm، عندما محرك خطوة تدوير خطوة واحدة، والرصاص يتحرك 0.0127mm لكل خطوة من محرك خطوة (بالطبع،عندما تختار مختلفة مسار الرصاص و زاوية الخطوة، يمكننا أن نوصي به وفقا لاحتياجات استخدامك
هذا المنتج هو منتج براءة اختراع من الشركة. إنه يحول دوران المحرك إلى حركة خطية من خلال الحركة النسبية للدوران الداخلي والمسمار.يتم استخدامه بشكل رئيسي في التحكم في الصمام، الأزرار الآلية، المعدات الطبية، آلات النسيج، الروبوتات وغيرها من المجالات ذات الصلة.
في الوقت نفسه ، يمكن أن يستخدم جزء الأسلاك الخارجي أربعة أعمدة نهاية (دبابيس الضوء) أو أسلاك الاتصال ، أو FPC FFC PCB ، إلخ وفقًا لمتطلبات العميل.
الجزء الخارجي خطي
ورقة بيانات معايير محرك الخطوة
| اسم المنتج | محرك خطي بخط 20 ملم |
| النموذج | SM20-32 محرك خطوة خطوة مع غطاء العمود |
| المقاومة | 13Ω±10% |
| الجهد | 5 فولت |
| سحب في التردد | 300PPS |
| الدفع النموذجي | 20N |
| الحثية | 6.5REF (mH) |
| فتحة تركيب | φ3.7mm (من خلال الثقب) |
| ارتفاع المحور | 32 ملم (يمكن تخصيصها) |
| فئة الحماية | ب |
| رصاصة | UL 1061 AWG26 |
| خدمة OEM و ODM | متاحة |
منحنى قوة دفع المحرك:
رسم خارج المحرك:

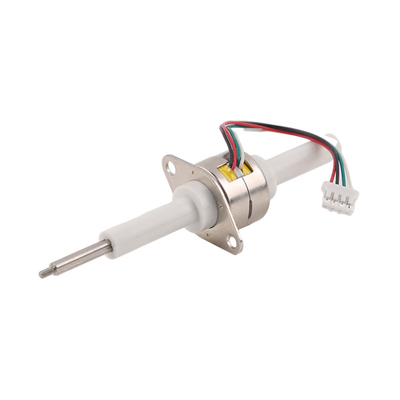

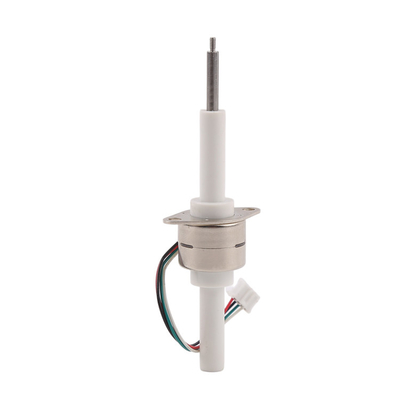

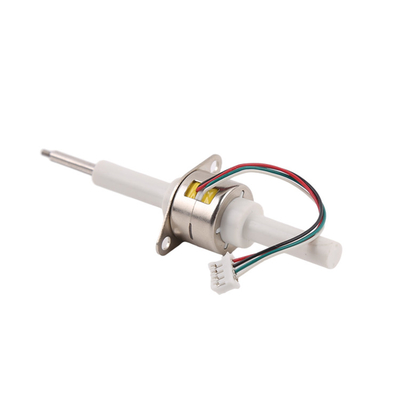

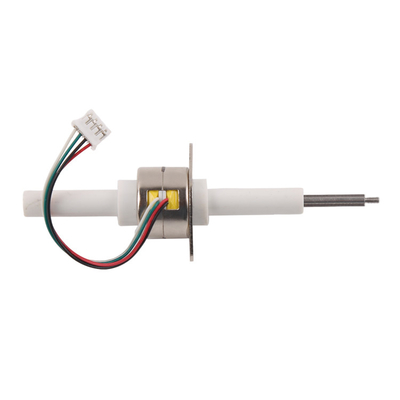

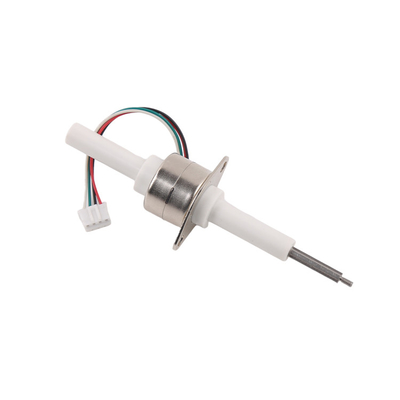

عرض المنتج:
5 فولت DC المحرك الخطي للعمود المقيد
فريقنا لديه أكثر من 10 سنوات من تصميم المحركات الخطوة،حتى نتمكن من تحقيق تطوير المنتجات والتصميم المساعد وفقا للاحتياجات الخاصة للعملاء!
