محرك خطي خطي 10 ملم ميكرو سلايدر 5 فولت مسدس متزامن لمعدات البيع الآلية الأدوات البصرية 、الأجهزة الطبية الدقيقة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | VSM1069 |
| الحد الأدنى لكمية | وحدة 1 |
| الأسعار | US$2 ~7 |
| تفاصيل التغليف | المنتج معبأ ببلوط اللؤلؤ، والخارج في صندوق. |
| وقت التسليم | 10 ~ 30 يوما بعد استلام الدفع العينة |
| شروط الدفع | MoneyGram ، ويسترن يونيون ، بطاقة الائتمان ، T / T ، L / C. |
| القدرة على العرض | 100000\ وحدة/سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| حجم المحرك | 10 ملم | زاوية الخطوة | 18 درجة |
|---|---|---|---|
| يؤدي الملعب | M2 الملعب 0.4 ملم | قيادة الجهد | تيار مستمر 3 فولت |
| ملف مقاومة | 15 أوم (يمكن التخصيص) | نوع المحرك | محرك متدرج مع برغي الرصاص |
| نوع الحركة | خطي (للأمام والخلف) | طريقة القيادة | ثنائي القطب 2-2 المرحلة |
| ضربة المسمار | 26.4 ملم | دفع | حوالي 220 جرام سم |
| إبراز | محرك خطي خطي 5 فولت متزامن,أجهزة طبية دقيقة محرك خطي خطي,محرك خطي بخطوة للآلة التجارية,Precision Medical Devices Linear Stepping Motor,Vending Machine Linear Stepping Motor |
||
منتوج وصف
محرك خطي خطي 5 فولت ميكرو ميكرو ميكرو ميكرو ميكرو ميكرو ميكرو ميكرو ميكرو ميكرو ميكرو ميكرو ميكرو ميكرو ميكرو
10mm قطر المتحرك المتحرك الميكرو بطول المسمار 26.4mm ميكرو المتحرك المتحرك المتحرك النحاسي مع القفاز محرك خطي
VSM1069 هو محرك الدقة الميكرو خطوة، وعقب الإخراج مع مسافة 0.4 ملم من المسمار، من خلال المسمار وعصا المسمار دعم دوران المسمار في دفع.
زاوية الخطوة الأساسية للمحرك هي 18 درجة ، يعمل المحرك 20 خطوة كل أسبوع ، لذلك يمكن أن يصل دقة الانحراف إلى 0.02 ملم ، لتحقيق الغرض من التحكم الدقيق.
الجوانب المحرك باستخدام طريق القيادة التقسيم الفرعي للالتقاء.
بسبب حجمها الصغير، ودقة عالية، سهلة التحكم وخصائص ممتازة أخرى، لذلك هذا المحرك خطوة صغيرة تستخدم على نطاق واسع في الكاميرا، والأدوات البصرية، والعدسات،الأجهزة الطبية الدقيقة، أقفال الأبواب التلقائية وغيرها من الحقول.
جزء مدخل المحرك من FPC، ولكن يمكن وفقا لطلب العميل يمكن تغييرها إلى إبرة خط الاتصال، وPCB وأشكال أخرى.
يمكن تغيير دعامة التثبيت وفقا لطلب العميل.
هذا هو نوع من المحركات الخطوة مجهزة مع دعامة ، وخرطوم رصاص ، ومتجه الحركة النسبية.
لأن العمود الخارجي للمحرك هو خرطوشة، أثناء تدوير المسمار، المسمار يدفع المنزلق للتحرك للأمام والخلف. بهذه الطريقة،يمكن توفير إجراءات مثل التقدم والانسحاب بسهولةوبالإضافة إلى ذلك، يمكن للمحرك خطوة التحكم بدقة سرعة الدوران، وعدد من الدوران، الخ، والتي تحدد أيضا سرعة حركة المنزلق،وموقف الحركة دقيق ويمكن التحكم بهويمكن التحكم بدقة الموقع إلى 0.05 ملم.
وبسبب الخصائص المذكورة أعلاه ، تستخدم هذه المحركات على نطاق واسع في معدات التجميل والمعدات الطبية وأجهزة البيع الآلية والتفتيش السريع ومجالات أخرى.
التطبيق الرئيسي
1)آلة البيع
2) أدوات بصرية
3) أجهزة طبية دقيقة
4)معدات التجميل
تطبيقات التحكم الدقيق الأخرى
محرك خطوة 10mm M2 المسمار الرئيسي المنزلقالمواصفات:
| رقم الطراز | VSM1069 |
| نوع المحرك | محرك خطي خطي |
| المرحلة رقم | مرحلتين |
| زاوية الخطوة | 18 درجة |
| مقاومة المرحلة | 15 أوم/مرحلة |
| طريقة الإثارة | 2-2 محرك ثنائي القطب |
| الجهد الاسمي | 3.3 ~ 5 فولت DC |
| نوع المسمار الرصاصي | M2*0.4 الخيط الحديدي |
| السكتة الدماغية | 26.4 ملم |
| قوة الدفع | أكثر من 3.8 غرف عند 500 PPS |
| تردد الاستجابة القصوى |
أكثر من 1100 PPS |
رسم محرك 10 ملم من البلاستيك المنزلق بخطوة بخطوة 26.4 ملم:
VSM1069 هو محرك خطي خطي (أو محرك خطي خطي خطي) مع دعامة ومنزلق متحرك ((عندما يدور المحرك ، سوف يتحرك المنزلق إلى الأمام أو إلى الوراء)) ،يمكن التحكم في السرعة المتحركة بواسطة ميكرو محرك خطوة ثمينة، يمكن التحكم في المسافة المتحركة من خلال قيمة عدد نبضات القيادة الميكرو stepper. لهذا المحرك النموذجي، عندما محرك القيادة 2-2 مرحلة، 1 نبض جعل الزحف تتحرك 0.02 مم.الشريحة الأساسية هي وحدة بلاستيكية سوداء (POM) كما تظهر الصورة، أيضا يمكن تخصيص الشريحة في أي شكل.

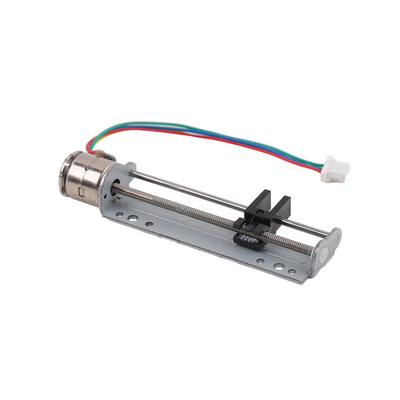

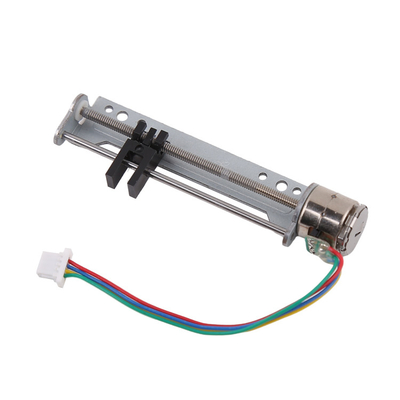

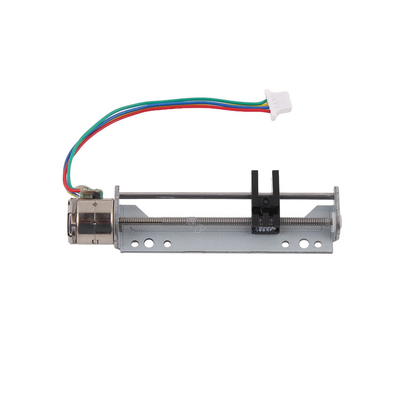

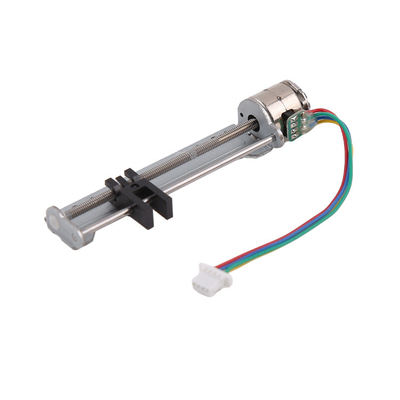

عرض المنتج لمحرك 10 ملم من المواد البلاستيكية المنزلية:
محرك 10 ملم المنزلق الميكرو محرك خطي خطي محرك ملف مع محرك الحافز
يمكن للعملاء تخصيص المحتوى:
1من حيث قطر المنتج الخارجي ، يمكن اختيار أحجام مختلفة مثل 6 8 10 15 20 25mm وفقًا لبيئة استخدام العميل ، وقوة المساحة ، إلخ.
2. يمكن اختيار موقع منفذ المحرك بحرية ضمن نطاق 360 درجة ، بحيث تلبي متطلبات التثبيت في أفضل حالة.بي سي بي، FPC عاري الدبوس.
2وفقا لمتطلبات العملاء، يمكن تخصيص السباق الفعال للمحرك ضمن نطاق معين، مع مراعاة أساسا قطر وطول المسمار.
عادة الحد الأقصى لطول المسمار M2 يمكن أن يكون 50mm، المسمار M3 يمكن أن يكون 100mm، ومسمار M4 يمكن أن يكون 100mm. يمكن أن تفعل 150mm.يستهلك استخدام المسمار الرئيسي ذو قطر كبير للغاية لمحرك صغير الكثير من الطاقة، لذلك يجب أخذها بعين الاعتبار الشامل عند اختيار المحرك.
4مادة المنزلق مصنوعة عموما من البلاستيك، والتي من السهل تشكيلها واقتصادية.
عندما يكون للعميل بيئة استخدام خاصة ومتطلبات ، يمكن أيضًا تصنيع المنزلق من أجزاء معدنية.
بطبيعة الحال ، فإن التكلفة ستكون مرتفعة نسبيا ، والتي يتم تحديدها وفقًا لمتطلبات العميل لشكل وحجم المنحدر.
مخطط التعبئة:
