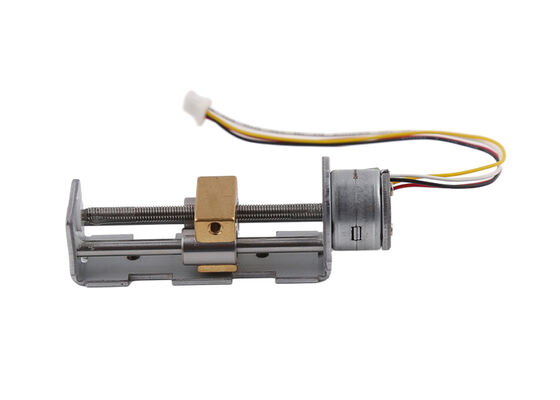

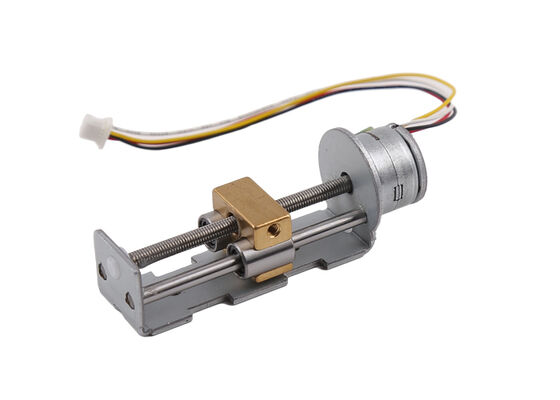

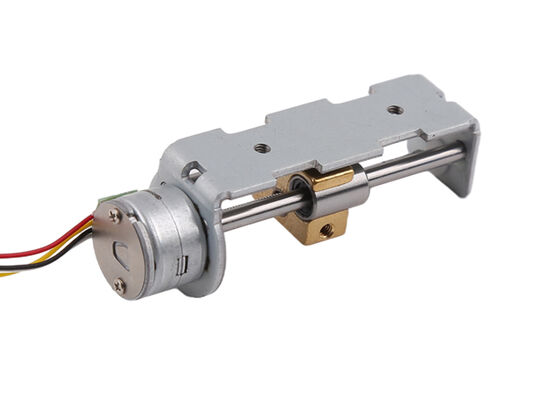

محرك خطوة كهربائي 15 ملم 5VDC مع المنزلق M3 المسمار الرئيسي 18 درجة زاوية خطوة ثنائية القطبية 2-2 مرحلة
| Place of Origin | China |
|---|---|
| اسم العلامة التجارية | Vic-Tech motor |
| إصدار الشهادات | RoHS |
| Model Number | SM15-45L-T |
| Minimum Order Quantity | 1 pc |
| الأسعار | US$4.5~18.5 |
| Packaging Details | The product is packed with pearl cotton, and the outside is in a carton. Most bulk products use pallets for easy transportation and product protection |
| Delivery Time | 3~15 days |
| Payment Terms | T/T, D/P |
| Supply Ability | 100000/month |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| Motor Size | 15mm （optional 6 8 10 20 25） | Step Angle | 18 Degree |
|---|---|---|---|
| Motor Type | Stepper Motor With Lead Screw | Movement Type | Linear （forward And Backward ） |
| Lead Pitch | M3 Pitch 0.5mm | Driving Voltage | 6 VDC |
| Coil Resistance | 15 Ohm （can Customization） | Driving Method | Bi-polar 2-2 Phase |
| إبراز | محرك خطوة كهربائي 15 ملم,محرك خطي بخط 5VDC,محرك M3 الحافل الحافل,5VDC linear stepper motor,M3 lead screw stepper motor |
||
منتوج وصف
ميزات محرك السائر المنزلق اللولبي الرصاصي M3 مقاس 15 مم:
SM15-45L هو محرك متدرج مصغر دقيق مزود بقوس، وبرغي رصاصي، ومنزلق حركة نسبي. يحتوي عمود الإخراج على برغي رصاصي بدرجة ميل تبلغ 0.5 مم، ويدور البرغي الرصاصي والبرغي الرصاصي المدعوم بواسطة البرغي الرصاصي إلى دفع.
زاوية الخطوة الأساسية للمحرك هي 18 درجة، ويعمل المحرك 20 خطوة في الأسبوع، لذا يمكن أن تصل دقة الإزاحة إلى 0.02 مم، مما يحقق الغرض من التحكم الدقيق.
من حيث المشغلات، يتم استخدام طريقة محرك التقسيم الفرعي للإرضاء.
جزء الإدخال من المحرك هو FPC، ولكن يمكن تغييره إلى شكل سلك توصيل، PCB، وما إلى ذلك وفقًا لاحتياجات العملاء.
يمكن استبدال أقواس التركيب وفقًا لمتطلبات العملاء.
نظرًا لصغر حجمه ودقته العالية وسهولة التحكم فيه، يستخدم هذا المحرك المتدرج المصغر على نطاق واسع في الكاميرات والأدوات البصرية والعدسات والمعدات الطبية الدقيقة والأقفال الأوتوماتيكية للأبواب وغيرها من المجالات.
التطبيق الرئيسي
1) آلة البيع
2) الأدوات البصرية
3) الأجهزة الطبية الدقيقة
4) أجهزة التجميل
تطبيق تحكم دقيق آخر
محرك السائر المنزلق اللولبي الرصاصي M3 مقاس 15 ممالمواصفات:
| رقم الموديل. | SM15-45L-T |
| نوع المحرك | محرك متدرج خطي |
| رقم المرحلة | مرحلتان |
| زاوية الخطوة | 18 درجة |
| مقاومة المرحلة | 15Ω±10%/المرحلة |
| طريقة الإثارة | محرك ثنائي القطب 2-2 |
| الجهد المقنن | 5 - 12 فولت تيار مستمر |
| نوع البرغي الرصاصي | خيط M3*0.5Pitch |
| الشوط | 45 ملم |
| دفع السحب | أكثر من 200 جرام عند 500 PPS |
| الحد الأقصى لتردد الاستجابة | أكثر من 1100 PPS |
رسم تخطيطي لمحرك السائر المنزلق البلاستيكي مقاس 15 مم مع شوط 45 مم:

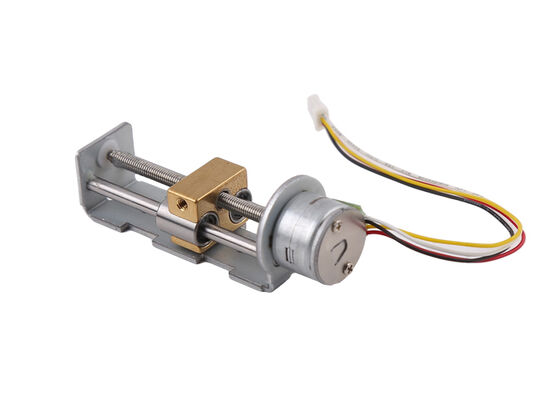

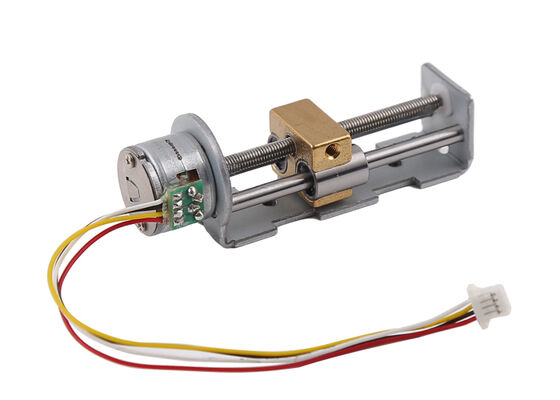

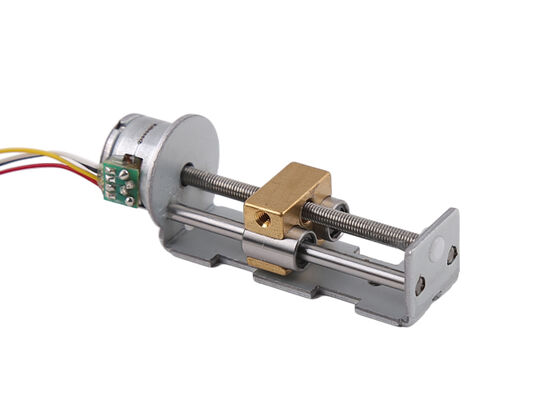

عرض المنتج لمحرك السائر المنزلق البلاستيكي مقاس 15 مم:
يمكن للعملاء تخصيص المحتوى:
1. من حيث القطر الخارجي للمحرك، يمكن تحديد أحجام مختلفة مثل 6 مم و 8 مم و 10 مم و 15 مم و 20 مم و 25 مم وفقًا لبيئة استخدام العميل وقوة المساحة.
2. يمكن تحديد موضع مخرج هذا المحرك بحرية ضمن نطاق 360 درجة لتلبية متطلبات التثبيت في أفضل حالة. في الوقت نفسه، يمكن للموصل اختيار السلك الرصاصي، PCB، دبوس FPC العاري.
3. يمكن تخصيص الشوط وفقًا لمتطلبات العميل، ويمكن تخصيص الشوط الفعال للمحرك ضمن نطاق معين، مع الأخذ في الاعتبار بشكل أساسي قطر وطول البرغي الرصاصي.
عادة ما يكون الحد الأقصى لطول برغي M2 هو 50 مم، وبرغي M3 هو 100 مم، وبرغي M4 هو 100 مم. يمكننا أيضًا أن نفعل 150 مم. تستخدم المحركات الصغيرة برغيًا رصاصيًا بقطر كبير جدًا، مما يستهلك الكثير من الطاقة، لذلك يجب مراعاة شاملة عند اختيار المحرك.
4. مادة المنزلق هي بشكل عام البلاستيك، وهو سهل التشكيل واقتصادي.
عندما تكون هناك بيئات ومتطلبات استخدام خاصة، يمكن للمنزلق أيضًا استخدام الأجزاء المعدنية.
بالطبع، ستكون التكلفة مرتفعة نسبيًا، والتي يتم تحديدها وفقًا لمتطلبات العميل لشكل وحجم المنزلق.
