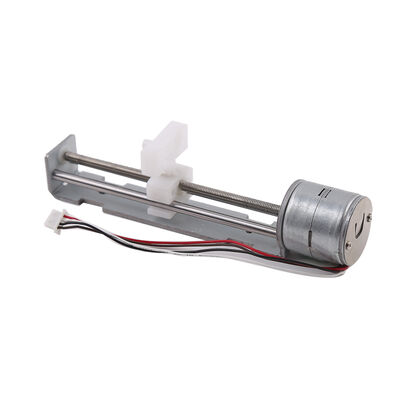

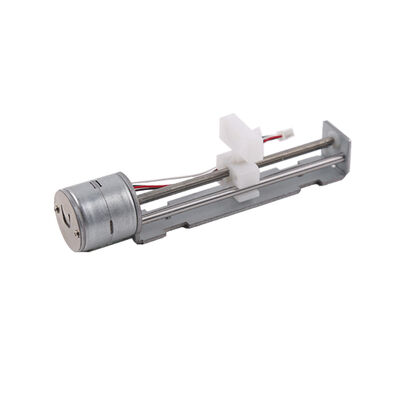

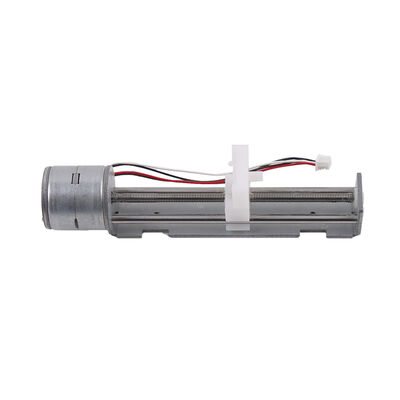

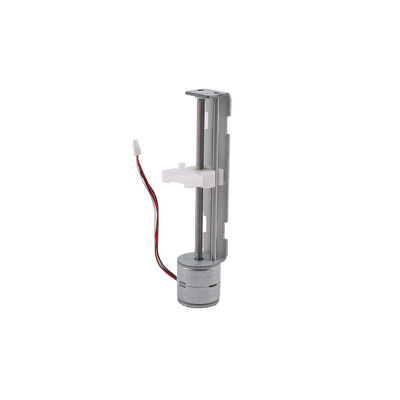

محرك خطي 12VDC محرك دعامة 20mm محرك 2 مرحلة 4 أسلاك محرك تدريجي مزلق مع محرك بلاستيكي
| مكان المنشأ | جيانغسو، الصين (البر الرئيسي) |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | SM20-63L |
| الحد الأدنى لكمية | 1 |
| الأسعار | $4.5-$12 |
| تفاصيل التغليف | وحدات البيع: صندوق بلاستيكي داخلي واحد ، صندوق ورقي خارجي العبوة: تعبئة كرتونية واحدة ، 100-1000 قطع |
| وقت التسليم | 15 ~ 30 يوما بعد دفع العينة |
| شروط الدفع | ويسترن يونيون، موني جرام، بطاقة الائتمان، فيزا، تي / تي |
| القدرة على العرض | 10000 قطعة 45 يومًا |
تفاصيل المنتج
| يكتب | المغناطيس الدائم | زاوية الخطوة | 18 درجة |
|---|---|---|---|
| مرحلة | 2 | الحالية / المرحلة | 400MA |
| الجهد المقنن | 12 فولت | ملف مقاومة | 30Ω±10% |
| سكتة دماغية | 63mm | دفع | 10N/22.5 مللي متر/ثانية |
| إبراز | محرك خطي خطي 12VDC مع محور بلاستيكي,محرك خطوة ذو 20 ملم,محرك خطوة مزلق بأربعة أسلاك,20mm bracket stepper motor 2-phase,4-wire slider stepper motor |
||
منتوج وصف
NEMA8 20mm 12vDC محرك خطوة صغير PM طابعة ثلاثية الأبعاد محرك خطي خطوة صغير محرك خطوة صغير مع المنزلق
هذا هو محرك الدقة الميكرو خطوة مع مسافة المسمار من M3P0.5mm على عمود الإخراج، والتي تدور في قوة الدفع من خلال المسمار ودعمه.
زاوية الخطوة الأساسية للمحرك هي 18 درجة، ويعمل المحرك 20 خطوة في الأسبوع، لذلك يمكن أن يصل دقة الانحراف إلى 0.02 ملم، لتحقيق التحكم الدقيق.
قوة الدفع لمحرك قطره 20 ملم حوالي 10N ، والتي تعتمد على تردد القيادة للعميل ويمكن اختبارها على عينات فعلية
يتم تجهيز المحرك بمزلق بلاستيكي للاتصال السهل مع أجزاء العميل، وتوفير التكاليف.ويمكن أيضا أن تكون مخصصة وفقا للاحتياجات الفعلية للعميل
يتبنى جهاز التشغيل طريقة قيادة منقسمة لتلبية المتطلبات.
بسبب خصائصها الممتازة مثل الحجم الصغير ، والدقة العالية ، وسهولة التحكم ، يتم استخدام هذا المحرك الخطوي المصغر على نطاق واسع في مجالات مثل الكاميرات والأدوات البصرية والعدسات ،معدات طبية دقيقة، وأقفال الأبواب التلقائية.
يستخدم الجزء المدخل للمحرك FPC ، ولكن يمكن استبداله بأدوات الاتصال ، وPCB وأشكال أخرى وفقًا لاحتياجات العميل.
يمكن استبدال دعامة التثبيت وفقًا لمتطلبات العميل.
الأبعاد الميكانيكية:MM
الخصائص التقنية
بسبب حجمها الصغير، ودقة عالية، سهلة التحكم وخصائص ممتازة أخرى، لذلك هذا المحرك خطوة صغيرة تستخدم على نطاق واسع في الكاميرا، والأدوات البصرية، والعدسات،الأجهزة الطبية الدقيقة، أقفال الأبواب التلقائية وغيرها من الحقول.
جزء مدخل المحرك من FPC، ولكن يمكن وفقا لطلب العميل يمكن تغييرها إلى إبرة خط الاتصال، وPCB وأشكال أخرى.
التطبيق الرئيسي
1) الكاميرا
2) أدوات بصرية
3) العدسات
4) الأجهزة الطبية الدقيقة
5) أقفال الأبواب التلقائية
المواصفات
|
اسم المنتج |
محرك ملفوف رصاص 20 ملم |
|
النموذج |
SM20-63L |
| الجهد القياسي | 12 فولت DC (دائرة التشغيل IC: L6219) |
| التيار في كل مرحلة | 400 mA/PHASE |
| مقاومة الملف | 30土10% ohm /FASE C 20C) |
| قوة الدفع | أكثر من 500 غرام في 700 جزء |
| رقم المراحل | مرحلتين |
| زاوية الخطوة | 18 °/STEP |
| طريقة الإثارة | 1 1 2 مراحل الإثارة |
|
الحد الأقصى، تردد البدء |
أكثر من 1100 PPS |
|
(ماكس)الردالتكرار |
أكثر من 1600 PPS |
|
سحب في عزم الدوران |
أكثر من 500 غرام (AT125 PPS ، 12V DC) |
|
فئة العزل |
الفئة E للملفات |
|
قوة العزل |
100 فولت AC لثانية واحدة |
|
مقاومة العزل |
50 MΩ (DC 100 V) |
|
نطاق درجة حرارة العمل |
-0 ~ + 55 °C |
|
خدمة OEM و ODM |
متاحة |
تقديم المنتج بالتفصيل
نوع الاتصال بالأسلاك للإشارة
طريقة إدخال المحرك مع نوع الدبوس,FPC، PCB، سلك الرصاص الخ. يمكن تخصيصها وفقا لاحتياجات العملاء.
