محرك خطي خطي قطره 20 ملم مع زوايا خطوة قابلة للاختيار من 7.5 درجة و 15 درجة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | VSM20- |
| الحد الأدنى لكمية | 1 وحدة |
| الأسعار | $6.5~$30/Unit |
| تفاصيل التغليف | حزمة التصدير القياسية، أو يمكن تخصيصها |
| وقت التسليم | 15-30 يوم عمل |
| شروط الدفع | ويسترن يونيون، تي / تي، خطاب الاعتماد، موني جرام |
| القدرة على العرض | 1000000 وحدة / سنة |
تفاصيل المنتج
| الحث الطور | 13.5 أوم أو 74.5 أوم | عدد المراحل | 2 مراحل |
|---|---|---|---|
| المرحلة الحالية | 160 مللي أمبير أو 370 مللي أمبير | القوة الخطية | 1500 جرام ~ 4000 جرام |
| زاوية الخطوة | 7.5 درجة أو 15 درجة | الجهد المقنن | 5 فولت أو 12 فولت |
| سكتة دماغية | 14 ملم، 18 ملم، 25 ملم، 32 ملم | ||
| إبراز | محرك خطي بخط 20 ملم,محرك خطوة محور ثابت مع زوايا خطوة قابلة للاختيار,محرك خطي خطي 7.5° 15° زوايا خطوة,fixed-axis stepper motor with selectable step angles,linear stepper motor 7.5° 15° step angles |
||
منتوج وصف
محرك متدرج خطي بقطر 20 مم ذو محور ثابت، مع زوايا خطوة 7.5 درجة و 15 درجة.
محرك متدرج خطي 5 فولت، قطر محور ثابت 36 مم، مسافة حركة 16 مم.
هذا محرك متدرج خطي بمغناطيس دائم. يحول الحركة الدورانية إلى حركة خطية من خلال الحركة النسبية للدوار الداخلي واللولب. بينما يدور الدوار باستمرار، يتحرك اللولب للأمام أو للخلف. تتوفر هذه السلسلة من المحركات في ثلاثة هياكل: محور ثابت، محور ممر، ومحرك خارجي.

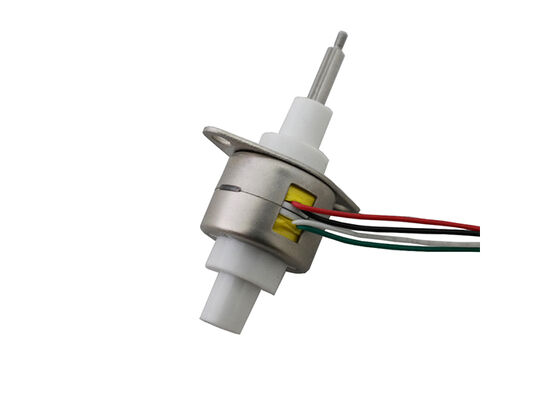

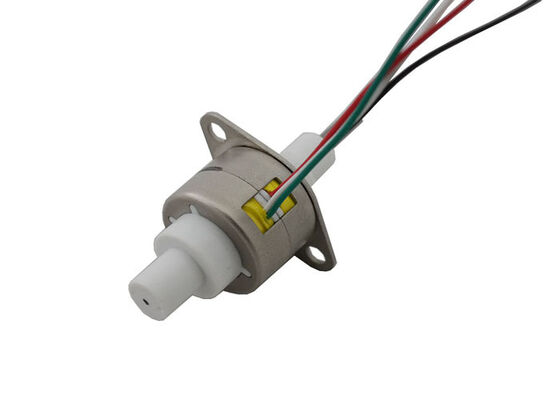

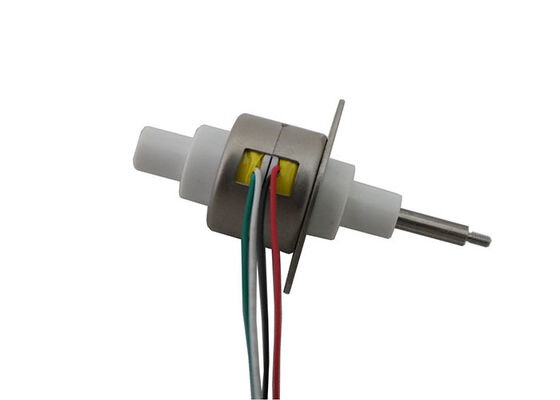

تُظهر الصورة محركًا متدرجًا خطيًا ذو محور ثابت.
يمكن تخصيص الأسلاك الخارجية وفقًا لمتطلبات العميل.
تستخدم بشكل رئيسي في التحكم في الصمامات، وآلات النسيج، والأزرار الأوتوماتيكية، والروبوتات، وروبوتات المعدات الطبية، والمجالات ذات الصلة.
إذا كنت بحاجة إلى هذا المحرك، فلا تتردد في الاتصال بنا!
الأبعاد الميكانيكية: مم
الميزات الفنية
هذا المنتج هو منتج حاصل على براءة اختراع للشركة. يحول دوران المحرك إلى حركة خطية من خلال الحركة النسبية
للدوار الداخلي واللولب. يستخدم بشكل رئيسي في التحكم في الصمامات، والأزرار الأوتوماتيكية، والمعدات الطبية، والمنسوجات
الآلات والروبوتات وغيرها من المجالات ذات الصلة.
في الوقت نفسه، يمكن أن يستخدم جزء الأسلاك الخارجية أربعة أعمدة طرفية (دبابيس ضوئية) أو أسلاك توصيل، أو FPC FFC PCB، وما إلى ذلك.
وفقًا لمتطلبات العميل.
جزء الإخراج خطي.
التطبيقات النموذجية
-
المعدات الطبية
-
التحكم الآلي
-
طابعة ثلاثية الأبعاد
-
المعايرة الدقيقة
-
قياس السوائل الدقيق
-
حركة الموضع الدقيقة
المواصفات
|
قطر المحرك |
20 مم |
|
الجهد المقنن |
5 فولت، 12 فولت تيار مستمر |
|
عدد المراحل |
2 |
|
تيار المرحلة |
160 مللي أمبير، 370 مللي أمبير |
|
الحث الذاتي للمرحلة |
13.5Ω، 70Ω |
|
زاوية الخطوة |
7.5 درجة، 15 درجة |
| مسافة حركة التوجيه | 0.0127 مم، 0.0254 مم، 0.0508 مم، 0.1016 |
|
الشوط |
14 مم، 18 مم، 25 مم، 32 مم |
ميزة تنافسية
-
جودة عالية وأفضل سعر.
-
تسليم سريع، شركة تخزين ومخزون غني
-
بالقرب من ميناء شنغهاي، حركة المرور مريحة للغاية.
