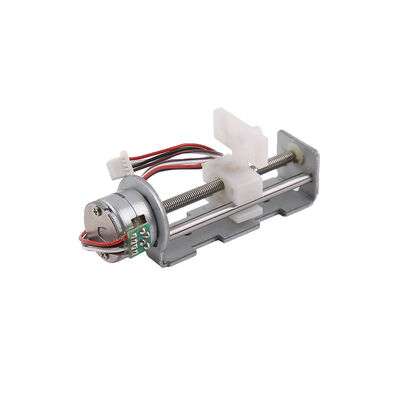

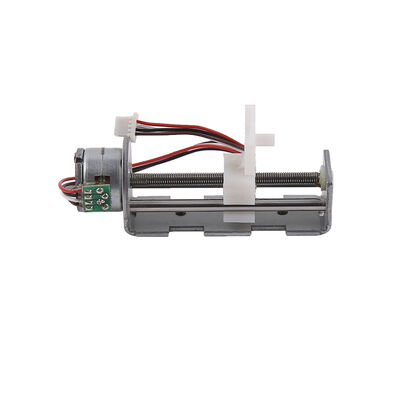

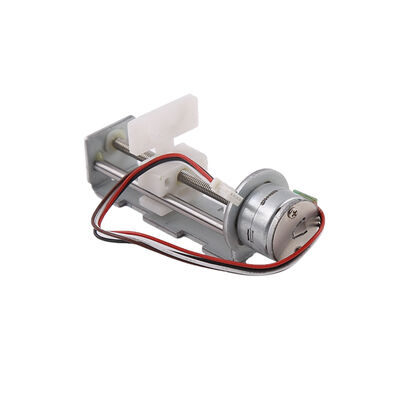

محرك خطي خطي صغير قطره 15 ملم مع محرك POM
| مكان المنشأ | جيانغسو، الصين (البر الرئيسي) |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | SM15-45L |
| الحد الأدنى لكمية | 1 |
| الأسعار | $4.5-$10 |
| تفاصيل التغليف | وحدات البيع: صندوق بلاستيكي داخلي واحد ، صندوق ورقي خارجي العبوة: تعبئة كرتونية واحدة ، 100-1000 قطع |
| وقت التسليم | 15 ~ 30 يوما بعد دفع العينة |
| شروط الدفع | ويسترن يونيون، موني جرام، بطاقة الائتمان، فيزا، تي / تي |
| القدرة على العرض | 10000 قطعة 45 يومًا |
تفاصيل المنتج
| يكتب | المغناطيس الدائم | زاوية الخطوة | 18 درجة |
|---|---|---|---|
| مرحلة | 2 | الحالية / المرحلة | 400MA |
| الجهد المقنن | 6 فولت | ملف مقاومة | 15Ω ± 10٪ |
| سكتة دماغية | 45 ملم | دفع | 6N/22.5 مللي متر/ثانية |
منتوج وصف
مشروع تصميم لمحرك متدرج دقيق بقطر 15 مم مع منزلق بلاستيكي للتشغيل الخطي
هذا محرك متدرج دقيق بقطر 15 مم مع درجة ميلان M3P0.5mm على عمود الإخراج، والذي يتم تدويره إلى دفع من خلال البراغي وأقواسها.
زاوية الخطوة الأساسية للمحرك هي 18 درجة، ويعمل المحرك 20 خطوة في الأسبوع، لذا يمكن أن تصل دقة الإزاحة إلى 0.02 مم، مما يحقق تحكمًا دقيقًا.
دفع محرك بقطر 15 مم يبلغ حوالي 6 نيوتن، اعتمادًا على تردد القيادة للعميل، ويمكن اختباره على عينات فعلية
تم تجهيز المحرك بمنزلق بلاستيكي لسهولة الاتصال بأجزاء العميل، مما يوفر التكاليف. الشوط الفعال للبرغي هو 45 مم، ويمكن أيضًا تخصيص الشوط الفعال المناسب للبرغي وفقًا للاحتياجات الفعلية للعميل
يعتمد المشغل طريقة قيادة مجزأة لتلبية المتطلبات.
نظرًا لخصائصه الممتازة مثل الحجم الصغير والدقة العالية والتحكم السهل، يستخدم هذا المحرك المتدرج المصغر على نطاق واسع في المنتجات الصناعية والأدوات البصرية والعدسات والمعدات الطبية الدقيقة وأقفال الأبواب الأوتوماتيكية.
يعتمد الجزء المدخل للمحرك FPC، ولكن يمكن استبداله بدبابيس التوصيل و PCB وغيرها من الأشكال وفقًا لاحتياجات العميل.
يمكن تخصيص منزلق المحرك وفقًا لاحتياجات التثبيت للعميل
الأبعاد الميكانيكية: مم
التطبيق الرئيسي
1) الكاميرا
2) الأدوات البصرية
3) العدسات
4) الأجهزة الطبية الدقيقة
5) أقفال الأبواب الأوتوماتيكية
المواصفات
|
اسم المنتج |
محرك لولبي بقطر 15 مم |
|
الموديل |
SM15-45L |
| الجهد المقنن | 6V DC (IC Driver: L6219) |
| التيار لكل مرحلة | 400 مللي أمبير/مرحلة |
| مقاومة الملف | 15土10% أوم / مرحلة C 20C') |
| دفع السحب | أكثر من 200 جرام عند 500 نبضة في الثانية |
| عدد المراحل | 2 مراحل |
| زاوية الخطوة | 18 درجة/خطوة |
| طريقة الإثارة | 1一2 مراحل الإثارة |
|
الحد الأقصى لتردد البدء |
أكثر من 900 نبضة في الثانية |
|
الحد الأقصىالاستجابةالتردد |
أكثر من 1200 نبضة في الثانية |
|
عزم السحب |
أكثر من 200 جرام (عند 500 نبضة في الثانية، 6 فولت تيار مستمر) |
|
فئة العزل |
الفئة E للملفات |
|
قوة العزل |
100 فولت تيار متردد لمدة ثانية واحدة |
|
مقاومة العزل |
50 ميجا أوم (تيار مستمر 100 فولت) |
|
نطاق درجة حرارة التشغيل |
-0 ~+55 درجة مئوية |
|
خدمة OEM و ODM |
متاحة |
نوع توصيل الأسلاك كمرجع
طريقة إدخال المحرك بنوع الدبوس,FPC، PCB، سلك الرصاص وما إلى ذلك. يمكن تخصيص هذه وفقًا لاحتياجات العميل.
