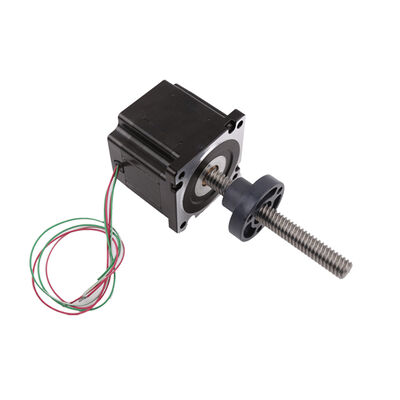

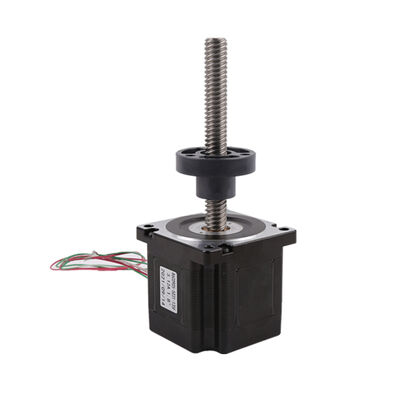

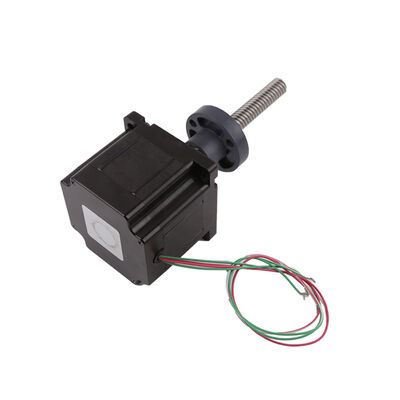

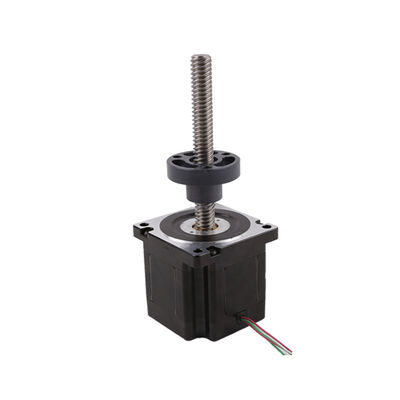

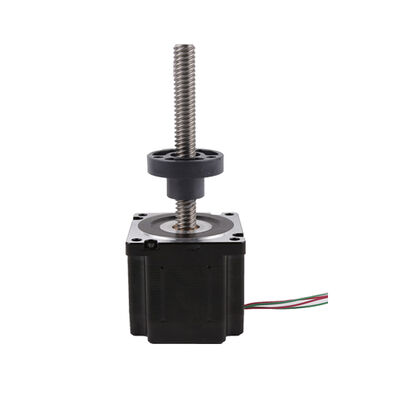

محرك متدرج هجين NEMA34 عالي العزم 86 مم، محرك متدرج خطي ثنائي القطب 4.5 نيوتن.سم مع صامولة
| مكان المنشأ | جيانغسو، الصين (البر الرئيسي) |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | 86C0905-5031-135F |
| الحد الأدنى لكمية | 1 وحدة |
| الأسعار | $124.00 - $145.00 / Units |
| تفاصيل التغليف | حزمة التصدير القياسية، أو يمكن تخصيصها |
| وقت التسليم | 15-30 يوم عمل |
| شروط الدفع | / تي تي، ويسترن يونيون، موني جرام |
| القدرة على العرض | 100000 unit في الشهر |
تفاصيل المنتج
| زاوية الخطوة (درجة) | 1.8 درجة | الحد الأدنى للدفع | 50 كيلوجرام/300pps |
|---|---|---|---|
| مرحلة | 2 | يكتب | هجين |
| الحالية / المرحلة | 3.12 أ | الجهد االكهربى | 5 فولت |
منتوج وصف
محرك متدرج NEMA34 مع برغي على شكل حرف T مستقيم وصامولة
يبلغ قطر هذا المحرك 86 مم ويحتوي على برغي على شكل حرف T مع صامولة، مما يجعله حلاً كلاسيكيًا وقويًا للغاية للحركة الخطية عالية الدقة. إنه يجمع بشكل مثالي بين مزايا المحركات المتدرجة والبنية الميكانيكية لقضبان اللولب، ويستخدم على نطاق واسع في السيناريوهات التي تتطلب التحكم الدقيق في الموضع وقوة الإمساك الموثوقة
يتمتع المحرك المتدرج الهجين بعزم دوران إمساك مقاومة مغناطيسية طبيعية عند إيقاف التشغيل، ومع القفل الذاتي الميكانيكي للبرغي (خاصة البرغي شبه المنحرف)، فإنه يمكنه الحفاظ على موضعه بحزم في حالة عدم وجود طاقة، مما يوفر الطاقة ويحسن السلامة.
يمكن للعملاء اختيار سمك المحرك وفقًا لاحتياجاتهم لتلبية متطلبات التثبيت
الأبعاد الميكانيكية: مم
الميزات الفنية
سلسلة المحركات المتدرجة لدينا هي: 20 مم، 28 مم، 35 مم، 39 مم، 42 مم، 57 مم، 60 مم، 86 مم، 110 مم، 130 مم. محرك متدرج هجين ثنائي الطور وثلاثي الطور ورباعي الطور. تتضمن مجموعة المحركات بدون فرش DC 42BLS و 57BL(S) و 86BLS، وبرامج تشغيل DC بدون فرش مطابقة.
لذلك، تتوافق المنتجات مع متطلبات ROHS. تشمل التطبيقات الروبوتات، ومعدات التشغيل الآلي الإلكترونية الصناعية، والمعدات الطبية، ومعدات الإعلان، ومعدات الطباعة، وآلات النسيج وما إلى ذلك. تم تصديرها إلى الولايات المتحدة وألمانيا وإيطاليا وإسبانيا والمملكة المتحدة والمكسيك والبرازيل وأكثر من 20 دولة أخرى.
التطبيقات النموذجية
- هذا المزيج مناسب جدًا للسيناريوهات التي تتطلب أحمالًا متوسطة إلى كبيرة، وسرعات متوسطة إلى منخفضة، والتحكم الدقيق في النقاط:
طابعة ثلاثية الأبعاد (درجة كبيرة/صناعية): تتحكم في الحركة الدقيقة لرأس الطباعة أو النظام الأساسي.
أداة آلة CNC: قم بقيادة تغذية حامل الأداة وطاولة العمل على المحاور X/Y/Z.
معدات التجميع الآلي: تستخدم لمعالجة الأجزاء الدقيقة والمحاذاة والضغط.
آلة القطع/الحفر بالليزر: تحكم في مسار المسح لرأس الليزر.
المعدات الطبية: مثل مضخات حقن العينات، والمنصات المتحركة الماسحة الضوئية.
أدوات المختبرات: تحديد موضع المسرح لمقاييس الطيف والمجاهر.
آلات التعبئة والتغليف: قطع بطول ثابت، والتحكم في موضع التعبئة والتغليف.
|
رقم لا. |
بند ITEM |
المواصفات المواصفات. |
ملاحظات ملاحظات |
| 1 | الجهد المقنن |
5VDC |
|
| 2 |
جهد القيادة جهد المصدر |
24 VDC |
يشير إلى الجهد الذي يطبقه مورد الطاقة على دائرة السائق. في نموذج القيادة بجهد ثابت، يكون هو نفسه الجهد المقنن. يشير إلى الجهد الذي يطبقه مورد الطاقة على دائرة السائق. إنه نفس الجهد المقنن عندما يتم تشغيل المحرك على نموذج جهد ثابت. |
| 3 | الطور | 2 الطور | |
| 4 |
التيار المقنن التيار المقنن |
3.5 أمبير/الطور |
القيمة القصوى عند القيادة الجزئية القيمة القصوى عند القيادة الجزئية |
| 5 |
وضع الإثارة القطبية |
6 | |
| زاوية الخطوة | 1.8 درجة | ±7% | 7 |
| الدوران | CW/CCW | المنتجات المذكورة أعلاه هي مجرد نماذج تمثيلية، يمكننا تخصيص المنتجات وفقًا لمتطلبات العملاء. |
يتضمن طول وقطر العمود. يمكن لشركتنا أيضًا توفير خدمات OEM.منحنى عزم الدوران كمرجع
