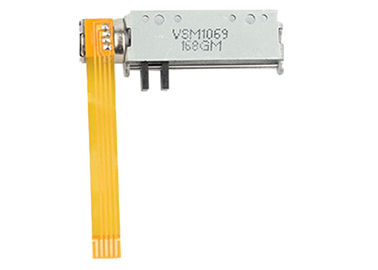

محرك خطوة مصغر عالي الدقة / 2 مرحلة 3.0 فولت وزن 5.5 غرام محرك خطوة صغير
| مكان المنشأ | جيانغسو ، الصين (البر الرئيسي) |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | VSM1069 |
| الحد الأدنى لكمية | 1unit |
| الأسعار | $3~$7/Unit |
| تفاصيل التغليف | بيع وحدات: مربع من البلاستيك عنصر واحد الداخلية ، مربع ورقة الخارجي الحزمة: التعبئة كرتون واحد ، 100 |
| وقت التسليم | أيام العمل 15-30 |
| شروط الدفع | تي/T، مؤسسة ويسترن يونيون، Moneygram |
| القدرة على العرض | 1000000 وحدة / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| زاوية الخطوة (بالدرجات) | 18 درجة | المرحلة | 2 |
|---|---|---|---|
| الجهد | 3.0 فولت | المقاومة | 15 Ω ± 10٪ |
| الوزن | 5.5 جرام | دوران | CW / CCW |
| النوع | المغناطيس الدائم | عقد العزم | 3.0 غم سم ~ 3.8 غم. سم |
| إبراز | محرك تروس كوكبي صغير,محرك متدرج مساءً,محرك متدرج صغير عالي الدقة |
||
منتوج وصف
VSM1069 10mm محرك خطوة ميكرو 2 مرحلة pm محرك خطوة للأجهزة الطبية الدقيقة

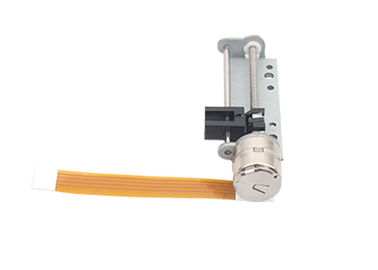

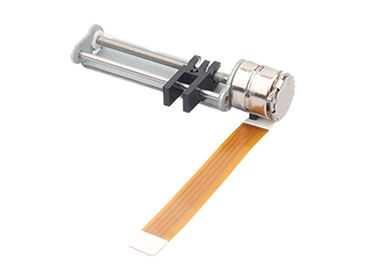

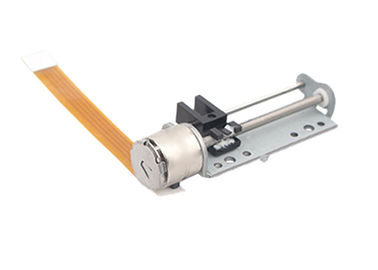

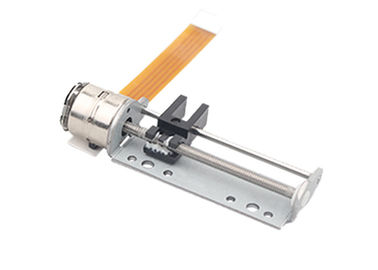

هذا هو محرك الدفع الميكرو الثمين خاصة (أو نقول محرك الدفع المكمل) مع دعامة ومنزلق متحرك ((عندما تدور المحرك، والمزلق سوف تتحرك إلى الأمام أو إلى الوراء ) ،يمكن التحكم في سرعة التحرك بواسطةالـ micro stepper الثمينةتردد نبضات محرك القيادة، يمكن التحكم في المسافة المتحركة من خلالالـ micro stepper الثمينةعدد نبضات القيادة. لهذا المحرك النموذجي، عندما محرك القيادة 2-2 مرحلة، نبضات 1 جعل الشريحة تتحرك 0.02 مم. الشريحة الأساسية هي وحدة بلاستيكية سوداء (POM) كما تظهر الصورة،أيضا الشريحة يمكن تخصيص في أي شكل.
الأبعاد الميكانيكية:MM
تطبيقات نموذجية
-
المنتجات الأمنية الذكية
-
عدسات الكاميرا
-
أقفال الأبواب
-
جهاز قابل للارتداء
المواصفات
| اسم المنتج | محرك ميكرو ستيبر 10 ملم | |||
| النموذج | VSM1069 | |||
| الجهد القياسي | 3.0 فولت | |||
| التيار لكل مرحلة | 200 mA /مرحلة | |||
| مقاومة الملف | 15 Ω±7% | |||
| رقم المرحلة | 2 مراحل | |||
| زاوية الخطوة | 18 درجة | |||
| طريقة الإثارة | المرحلة الثانية من الإثارة | |||
| وضع القيادة | محرك ثنائي القطب | |||
| عزم سحب | 3.0 gf.cm عند 480 pps | |||
| عزم السحب | 3.8 gf.cm عند 480 pps | |||
| الحد الأقصى لتردد الاستجابة | 800 نقطة، بدون حمولة | |||
| الحد الأقصى، تردد البدء | 1100 نقطة في الثانية، بدون حمولة | |||
| فئة العزل | الفئة E للملفات | |||
| قوة العزل | 300 فولت AC لثانية واحدة | |||
| مقاومة العزل | 50 MΩ (DC 100 V) | |||
| نطاق درجة حرارة العمل | -20~+70 درجة مئوية | |||
| الوزن | 10 g ((Ref.) | |||
| خدمة OEM و ODM | متاحة | |||
الخصائص التقنية
VSM1069 هو محرك المسمار الرئيسي الدقيق ، والعمود الخارجي بمسافة 0.4 مم من المسمار ، من خلال المسمار وعصا المسمار التي تدعم دوران المسمار إلى دفع.
زاوية خطوة المحرك الأساسية هي 18 درجة ، يعمل المحرك 20 خطوة كل أسبوع ، بحيث يمكن أن يصل دقة الانحراف إلى 0.02 ملم ، لتحقيق هدف التحكم الدقيق.
الجوانب المحرك باستخدام طريق القيادة التقسيم الفرعي للالتقاء.
بسبب حجمها الصغير، ودقة عالية، سهلة التحكم وخصائص ممتازة أخرى، لذلك هذا المحرك خطوة صغيرة تستخدم على نطاق واسع في الكاميرا، والأدوات البصرية، والعدسات،الأجهزة الطبية الدقيقة، أقفال الأبواب التلقائية وغيرها من الحقول.
جزء مدخل المحرك من FPC، ولكن يمكن وفقا لطلب العميل يمكن تغييرها إلى إبرة خط الاتصال، وPCB وأشكال أخرى.
ميزة تنافسية
- جودة عالية وأفضل سعر
- تسليم سريع، شركة تخزين ومخزون غني
- بالقرب من ميناء شنغهاي، حركة المرور مريحة جدا.
منحنى عزم الدوران للإشارة
خدمة التخصيص
يمكن تعديل تصميم المحرك بناءً على متطلبات العميل بما في ذلك:
قطر المحرك: لدينا محرك قطر 6mm، 8mm، 10mm، 15mm و 20mm
مقاومة الملف / الجهد العددي: مقاومة الملف قابلة للتعديل ، ومع ارتفاع المقاومة ، يكون الجهد العددي للمحرك أعلى.
تصميم الدعامة / طول المسمار الرئيسي: إذا أراد العميل أن يكون الدعامة أطول / قصيرة ، مع تصميم خاص مثل ثقوب التثبيت ، فهي قابلة للتعديل.
PCB + كابلات + رابط: تصميم PCB ، وطول الكابلات ومسافة المكونات قابلة للتعديل ، ويمكن استبدالها في FPC إذا رغب العملاء.
وقت التنفيذ ومعلومات التعبئة
وقت التنفيذ للعينات:
المحركات القياسية الموجودة في المخزون: خلال 3 أيام
المحركات القياسية غير الموجودة في المخزون: خلال 15 يوماً
المنتجات المخصصة: حوالي 25 ~ 30 يوما (على أساس تعقيد التخصيص)
وقت التنفيذ لبناء قالب جديد: عادة حوالي 45 يوما
وقت التنفيذ للإنتاج الضخم: بناءً على كمية الطلب
العبوة:
يتم تعبئة العينات في إسفنجة رغوة مع صندوق ورقي، يتم شحنها عن طريق السريع
إنتاج الجماهيري، المحركات معبأة في صناديق الورق المموج مع فيلم شفاف في الخارج.
إذا تم شحنها عن طريق البحر، سيتم تعبئة المنتج على لوحات
نوع الاتصال بالأسلاك للإشارة
طريقة إدخال المحرك مع نوع الدبوس ، FPC ، PCB ، سلك الرصاص ، الخ
يمكن تخصيصها وفقًا لاحتياجات العملاء.
تقديم المنتج بالتفصيل
