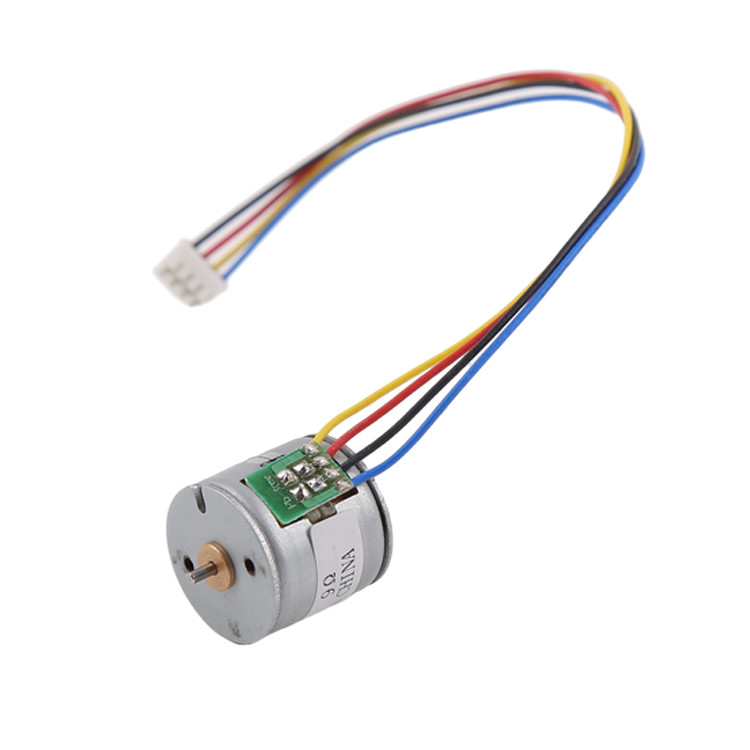

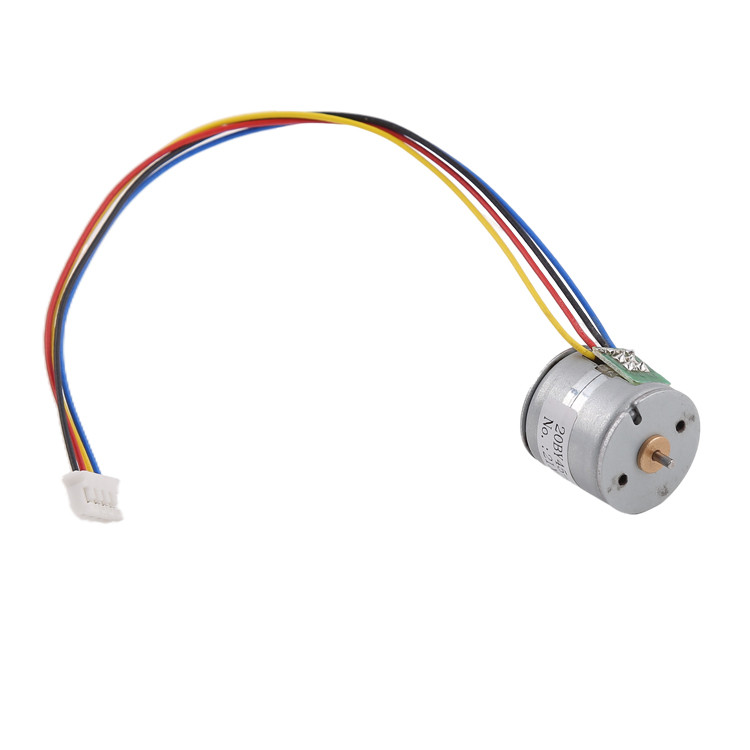

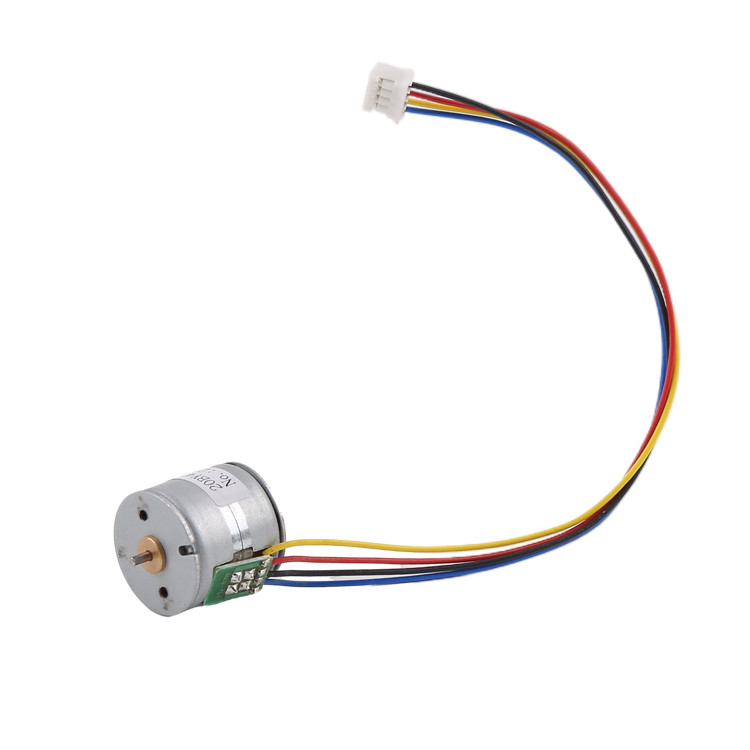

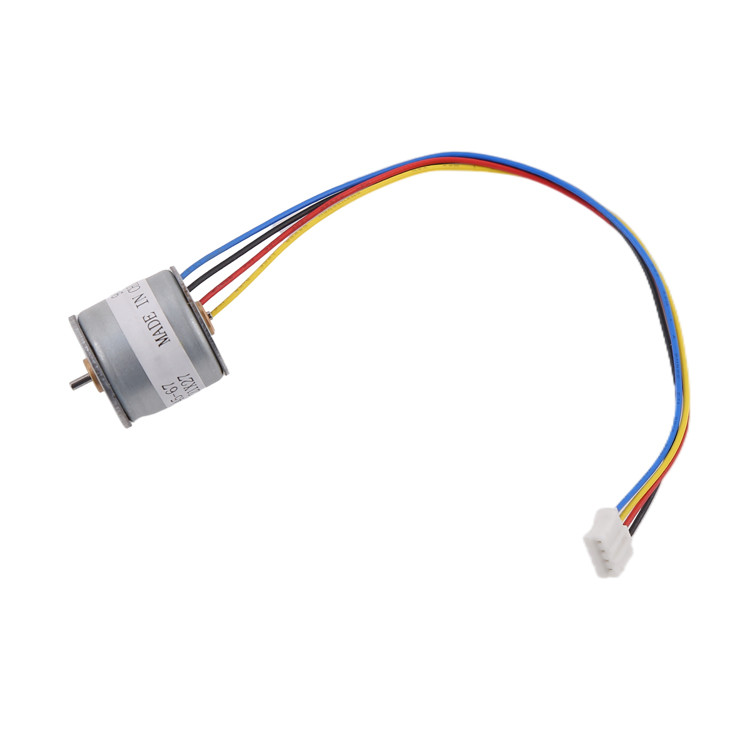

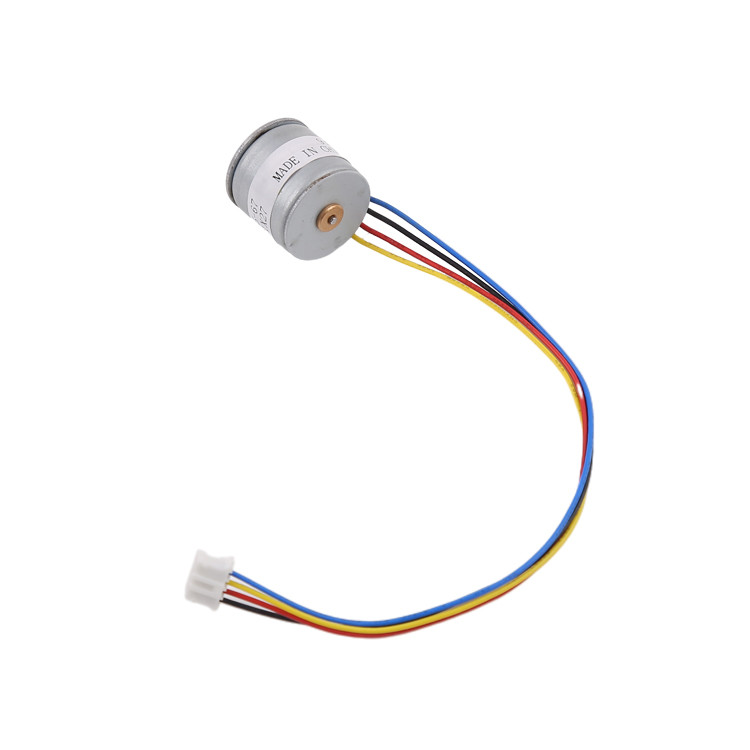

20 ملم المحرك الميكرو خطوة يمكن أن تتطابق مع علبة التروس 18 درجة / خطوة 2 مراحل
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | 20BY45 |
| الحد الأدنى لكمية | وحدة 1 |
| الأسعار | $1~$3/unit |
| تفاصيل التغليف | المنتج معبأ ببلوط اللؤلؤ، والخارج في صندوق. |
| وقت التسليم | 10 ~ 30 يوما بعد استلام الدفع العينة |
| شروط الدفع | MoneyGram ، ويسترن يونيون ، بطاقة الائتمان ، T / T ، L / C. |
| القدرة على العرض | 100000\ وحدة/سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| رقم الطراز | 20BY45 | نوع المحرك | محرك متدرج صغير ثنائي القطب |
|---|---|---|---|
| زاوية الخطوة | 18 درجة / خطوة | حجم المحرك | 20 ملم |
| عدد المراحل | 2 مراحل | الحد الأدنى لكمية الطلب | وحدة 1 |
منتوج وصف
الوصف
هذا المحرك الدريجي المغناطيسي الدائم يبلغ قطره 20 ملم ، ولديه عزم الدوران 60gf.cm ، ويمكنه الوصول إلى سرعة أقصاها 3000 دورة في الدقيقة.
هذا المحرك يمكن أيضا أن تضاف إلى علبة التروس، زاوية خطوة المحرك هو 18 درجة، وهذا هو 20 خطوة في كل دورة. عندما يتم إضافة علبة التروس،يمكن أن تصل دقة زاوية الدوران لتأثير تباطؤ المحرك إلى 0.05~6 درجة. قابلة للتطبيق على العديد من الاحتياجات، التحكم الدقيق في موقف الدوران.
المقاومة الملفوفة للمحرك هي 9Ω / مرحلة ، وهي مصممة لجهد محرك منخفض (حوالي 5V DC). إذا أراد العميل تشغيل المحرك في جهد أعلى ،يمكننا تعديل مقاومة الملف لتتناسب مع ذلك.
بالإضافة إلى ذلك ، هناك اثنين من المسامير M2 على غطاء المحرك ، وتستخدم لتثبيت مع صندوق التروس. يمكن للعملاء أيضًا استخدام المسامير لتثبيت هذا المحرك إلى أجزاء أخرى.
وصلة 2.0 ملم (PHR-4) ، ويمكننا تغييرها إلى نوع آخر إذا كان العميل يريد.
لذلك ، يمكن استخدام هذا المنتج حيث يتطلب التحكم الدقيق في الموقف. يمكن استخدامه بشكل عام في المعدات الطبية والطابعات ومعدات الأتمتة والروبوتات ، إلخ.
المعلمات
| نوع المحرك | محرك ثنائي القطب الميكرو خطوة |
| رقم المرحلة | المرحلة الثانية |
| زاوية الخطوة | 18°/خطوة |
| مقاومة التلف ((25°C) | 10Ωأو 31Ω/المرحلة |
| الجهد | 6 فولت متزامن |
| وضع القيادة | 2-2 |
| الحد الأقصى لتردد البدء | 900 هرتز ((دقيقة) |
| تردد الاستجابة القصوى | 1200 هرتز ((دقيقة) |
| عزم الدوران | 25g.cm ((600 PPS) |
رسم التصميم
الرسم البياني للدورة مقابل التردد
تطبيق المحرك الهجاني الخطوي
الخصائص والفوائد
1تحديد المواقع بدقة عالية
وبما أن الدوائر الخطوة تتحرك في خطوات دقيقة قابلة للتكرار ، فإنها تتفوق في التطبيقات التي تتطلب دقة
تحديد الموقع، حسب عدد الخطوات التي يتحرك بها المحرك
2التحكم بالسرعة بدقة عالية
الزيادات الدقيقة للحركة تسمح أيضا للسيطرة الممتازة على سرعة الدوران للعملية
الأتمتة والروبوتات، سرعة الدوران تحددها تردد النبضات.
3وظيفة التوقف والانتظار
مع التحكم في محرك القيادة، والحركة لديها وظيفة قفل (هناك التيار من خلال الملفوفات المحرك، ولكن
المحرك لا يدور) ، ولا يزال هناك عزم دوران خروجي.
4حياة طويلة وتداخلات كهرومغناطيسية منخفضة
المحرك خطوة ليس لديها فرشاة، ولا تحتاج إلى أن يتم تحويلها من قبل الفرشاة مثل فرشاة
محرك متزامن. لا يوجد اصطدام للفرشاة، مما يزيد من عمر الخدمة، ليس لديه شرارات كهربائية، ويقلل من التداخل الكهرومغناطيسي.
تطبيق محرك الدورية الصغيرة
طابعة
آلات النسيج
الرقابة الصناعية
تكييف الهواء
مبدأ عمل المحرك الخطوي
يتم التحكم في محرك الدفع من قبل البرمجيات. عندما يحتاج المحرك للدوران، وسوف محرك
تطبيق نبضات المحرك خطوة. هذه النبضات تشغيل محرك خطوة في ترتيب محدد، وبالتالي
مما يسبب تدوير الدوار في المحرك في اتجاه محدد (في اتجاه عقارب الساعة أو ضد عقارب الساعة).
تحقيق الدوران الصحيح للمحرك. في كل مرة يتلقى فيها المحرك نبضة من السائق ، فإنه سوف يدور بزاوية خطوة (مع محرك خطوة كاملة) ،ويتم تحديد زاوية دوران المحرك من خلال عدد النبضات المدفوعة وزاوية الخطوة.
وقت التنفيذ
إذا كان لدينا عينات في المخزون، يمكننا شحن عينات في 3 أيام.
إذا لم يكن لدينا عينات في المخزون، ونحن بحاجة إلى إنتاجها، والوقت الإنتاج حوالي 20 يوما تقويميا.
بالنسبة للإنتاج الضخم، يعتمد وقت التنفيذ على كمية الطلب.
التعبئة
يتم تعبئة العينات في إسفنجة رغوة مع صندوق ورقي، يتم شحنها عن طريق السريع
إنتاج الجماهيري، المحركات معبأة في صناديق الورق المموج مع فيلم شفاف في الخارج.
إذا تم شحنها عن طريق البحر، سيتم تعبئة المنتج على لوحات
طريقة الدفع وشروط الدفع
بالنسبة للعينات، نحن نقبل عموماً بـ (باي بال) أو (علي بابا).
بالنسبة للإنتاج الجماعي، نقبل الدفع عبر البريد الإلكتروني.
بالنسبة للعينات، نحن نجمع الدفع الكامل قبل الإنتاج.
بالنسبة للإنتاج الجماعي، يمكننا قبول 50% دفع مسبق قبل الإنتاج، وجمع بقية 50% الدفع قبل الشحن.
بعد أن نتعاون طلب أكثر من 6 مرات، يمكننا التفاوض على شروط الدفع الأخرى مثل A / S (بعد رؤية)
