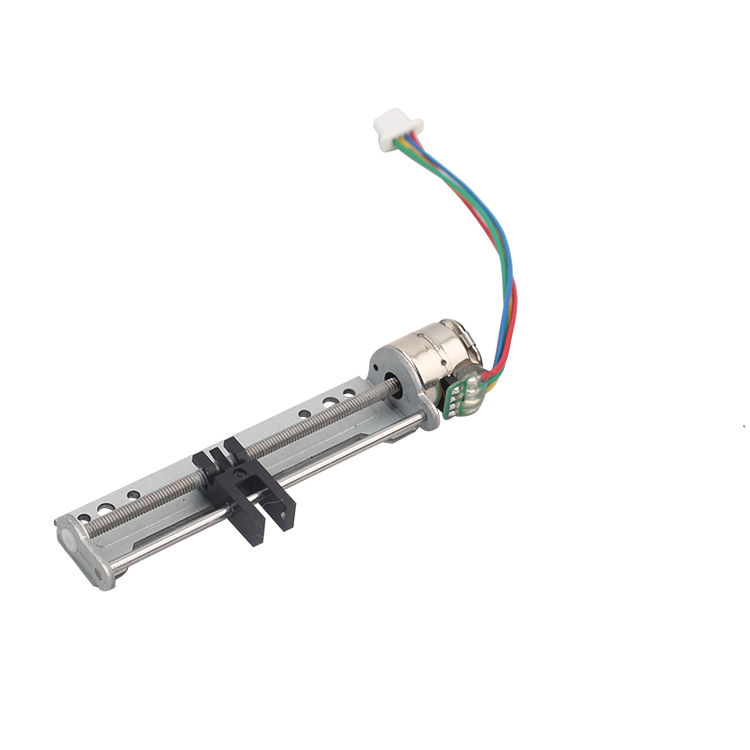

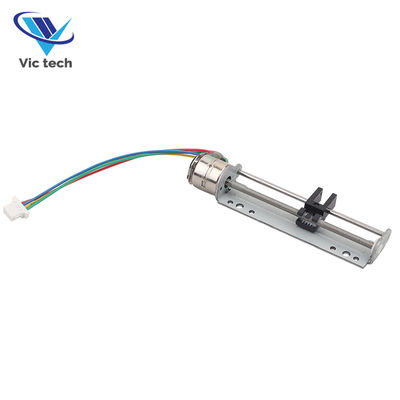

VSM10198 10mm محرك خطي خطي صغير 3.3V 0.3A
| مكان المنشأ | جيانغسو ، الصين |
|---|---|
| اسم العلامة التجارية | Vic-tech |
| إصدار الشهادات | RoHS |
| رقم الموديل | VSM10198 |
| الحد الأدنى لكمية | 1 |
| الأسعار | $2.20-7 |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| مرحلة | 2، 2 | نوع المحرك | المغناطيس الدائم |
|---|---|---|---|
| التيار لكل مرحلة | 0.3a | الجهد المقنن | 3.3V |
| ملف مقاومة | 10Ω ± 10٪ | زاوية الخطوة | 18 درجة |
| أقصى تردد البداية | 1000 pps min. (في 3.3 فولت العاصمة) | الحد الأقصى للتردد | 1200 pps min. (في 3.3 فولت العاصمة) |
| PUll في عزم الدوران | 3.5gf-cm min. (في 500 نقطة في الثانية ، 3.3 فولت العاصمة) | يسحب عزم الدوران | 4.5gf-cm min. (في 500 نقطة في الثانية ، 3.3 فولت العاصمة) |
| فئة العزل | الفئة E للملفات | قوة العزل | 300 V AC لمدة ثانية واحدة |
| مقاومة العزل | 50 MΩ (DC 100 V) | درجة حرارة التشغيل | -20 ~+70 درجة مئوية |
| برغي الملعب | 0.4mm | ||
| إبراز | محرك خطي بخط 10 ملم,3محرك 3 فولت ميكرو ستيبر,0.3A محرك خطي خطي,3.3V micro stepper motor,0.3A linear stepper motor |
||
منتوج وصف

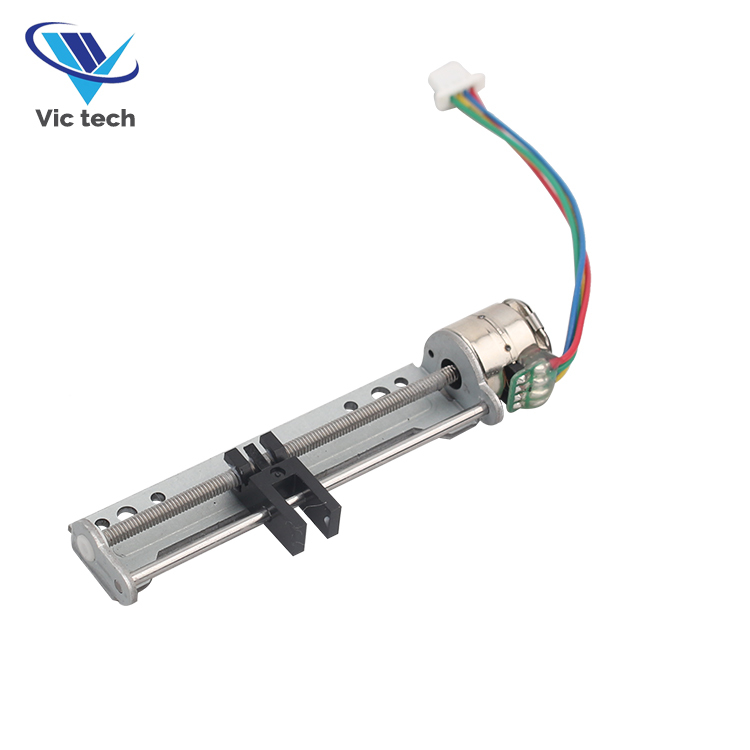

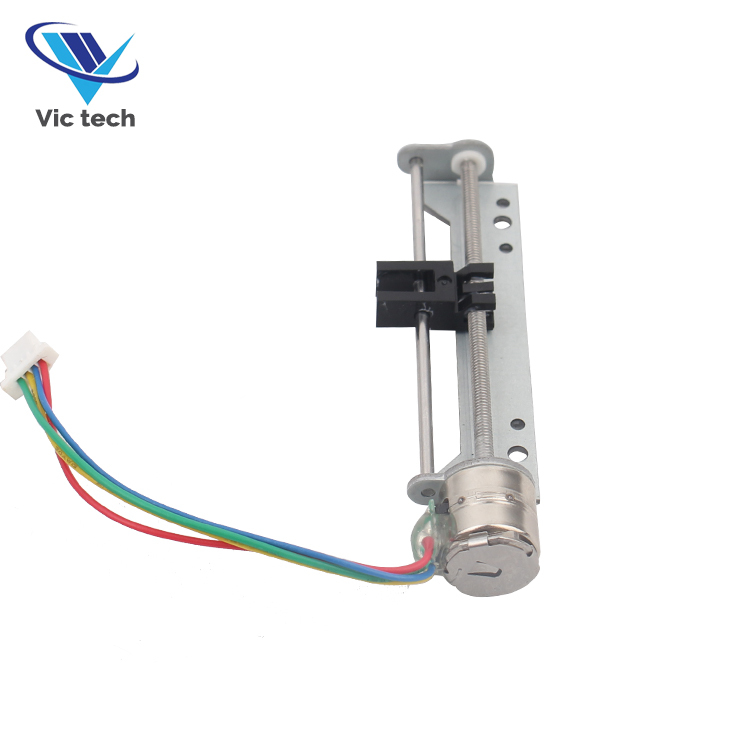

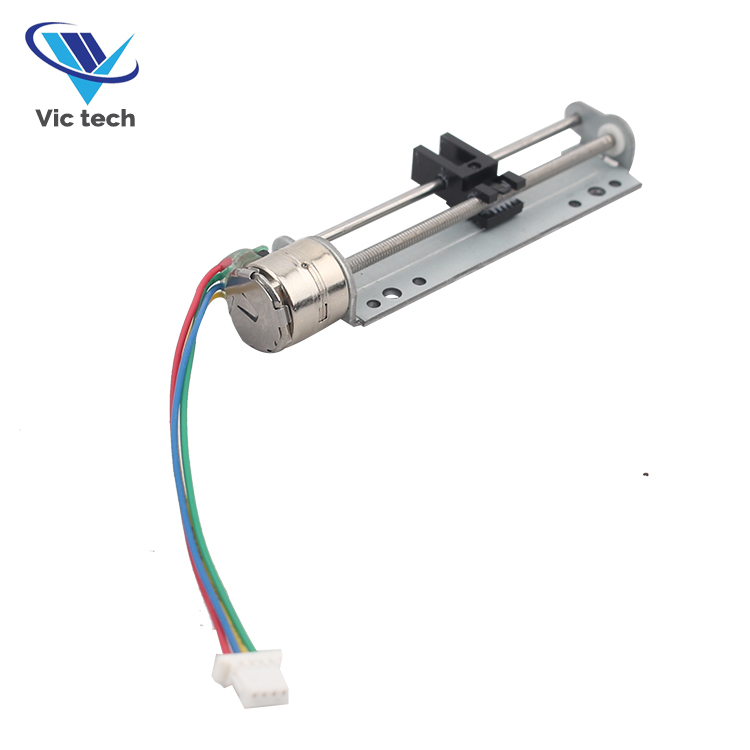

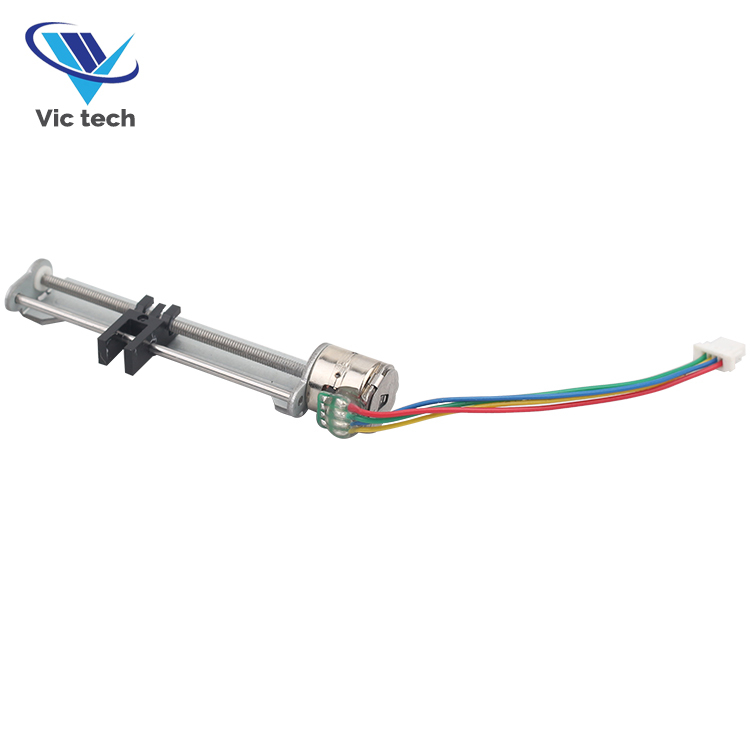

محرك متدرج لولبي صغير VSM10198 10 مم
محرك متدرج خطي صغير 5 فولت تيار مستمر مع محرك عدسة الكاميرا
| السمة | القيمة |
|---|---|
| الضمان | 3 أشهر - 1 سنة |
| المرحلة | 2، 2 |
| النوع | مغناطيس دائم |
| التيار / المرحلة | 0.3 أمبير |
| الجهد المقنن | 3.3 فولت |
| مقاومة الملف | 10 أوم ± 10% |
| زاوية الخطوة | 18 درجة |
وصف المنتج
VSM10198 هو محرك متدرج دقيق صغير يتميز بعمود إخراج مع لولب درجة 0.4 مم. تحول آلية اللولب الحركة الدورانية إلى دفع خطي، مما يتيح تحديد المواقع بدقة.
بزاوية خطوة أساسية تبلغ 18 درجة، يكمل المحرك 20 خطوة لكل دورة، مما يحقق دقة إزاحة تبلغ 0.02 مم للحصول على دقة تحكم استثنائية. يستخدم المشغل تقنية محرك التقسيم الفرعي للتشغيل السلس.
هذا المحرك الصغير عالي الدقة مثالي للتطبيقات بما في ذلك الكاميرات والأدوات البصرية والعدسات وأجهزة طبية دقيقة وأقفال الأبواب الأوتوماتيكية. يتميز مدخل المحرك باتصال FPC، مع خيارات لموصلات الدبوس أو PCB أو أسلاك الرصاص بناءً على متطلبات العميل. يمكن أيضًا تخصيص أقواس التركيب.
المواصفات الفنية
| اسم المنتج | محرك متدرج خطي صغير 10 مم |
| الموديل | VSM10198 |
| الحد الأقصى لتردد البدء | 1000 PPS كحد أدنى (عند 3.3 فولت تيار مستمر) |
| الحد الأقصى لتردد التأرجح | 1200 PPS كحد أدنى (عند 3.3 فولت تيار مستمر) |
| عزم السحب | 3.5gf-cm كحد أدنى (عند 500 PPS، 3.3 فولت تيار مستمر) |
| عزم السحب | 4.5gf-cm كحد أدنى (عند 500 PPS، 3.3 فولت تيار مستمر) |
| فئة العزل | الفئة E للملفات |
| قوة العزل | 300 فولت تيار متردد لمدة ثانية واحدة |
| مقاومة العزل | 50 ميجا أوم (تيار مستمر 100 فولت) |
| نطاق درجة حرارة التشغيل | -20 ~ +70 درجة مئوية |
| خدمة OEM و ODM | متوفر |
رسومات المحرك
خيارات الاتصال
تشمل طرق إدخال المحرك نوع الدبوس أو FPC أو PCB أو تكوينات سلك الرصاص. يمكن تخصيص هذه لتلبية متطلبات العملاء المحددة.
حول شركة Changzhou Vic-Tech Motor Technology Ltd.
نحن شركة تصنيع ومؤسسة بحثية محترفة متخصصة في تطوير المحركات بدون فرش وحلول تطبيقات المحركات ومعالجة المحركات. يقع مقرنا في تشانغتشو، مقاطعة جيانغسو (المعروفة باسم 'مدينة المحركات الصغيرة الصينية')، وتستفيد من روابط النقل الممتازة والقرب من المدن الكبرى.
مع عقود من الخبرة في مجال البحث والتطوير في مجال المحركات، نحافظ على فريق من المهندسين والخبراء الكهربائيين ذوي الخبرة القادرين على تصميم منتجات جديدة وتقديم حلول مخصصة. تنتج منشآتنا التصنيعية الأربعة في شنتشن وتشانغتشو ودونغقوان محركات متدرجة ومحركات مغناطيس دائم ومحركات صغيرة ومحركات تيار مستمر، وجميعها حاصلة على شهادة ISO9001:2008.
