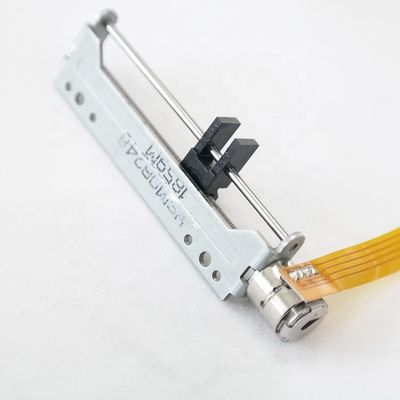

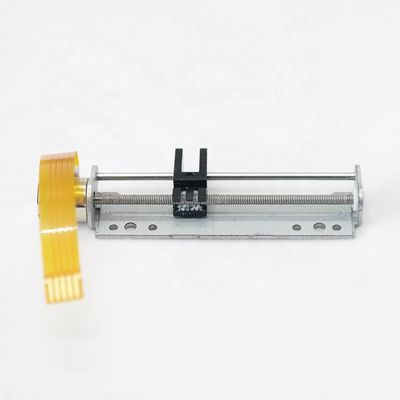

VSM08248 8 ملم محرك خطي صغير خطي 3.3 فولت مع دعامة
| مكان المنشأ | جيانغسو ، الصين |
|---|---|
| اسم العلامة التجارية | Vic-tech |
| إصدار الشهادات | rohs |
| رقم الموديل | VSM08248 |
| الحد الأدنى لكمية | 1 |
| الأسعار | US$2.25-7 |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| مرحلة | 2، 2 | يكتب | المغناطيس الدائم |
|---|---|---|---|
| التيار لكل مرحلة | 0.2 أ | الجهد المقنن | 3.3V |
| ملف مقاومة | 16Ω ± 10٪ | زاوية الخطوة | 18 درجة |
| وزن | 8g | أقصى تردد البداية | 800 pps min. (في 3.3 فولت العاصمة) |
| الحد الأقصى للتردد | 1200 pps min. (في 3.3 فولت العاصمة) | PUll في عزم الدوران | 1.5 GF-CM Min. (في 500 نقطة في الثانية ، 3.3 فولت العاصمة) |
| يسحب عزم الدوران | 2.0 GF-CM Min. (في 500 نقطة في الثانية ، 3.3 فولت العاصمة) | قوة العزل | 100 فولت تيار متردد لمدة ثانية واحدة |
| مقاومة العزل | 1 MΩ (DC 100 V) | نطاق درجة حرارة التشغيل | -20 ~ +70 درجة |
| قرار النزوح | 0.02mm | ||
| إبراز | محرك خطي خطي صغير 8 ملم,3.3 فولت محرك ميكرو ستيبر مع دعامة,محرك خطي بخط مع دعامة تركيب,3.3V micro stepper motor with bracket,linear stepper motor with mounting bracket |
||
منتوج وصف

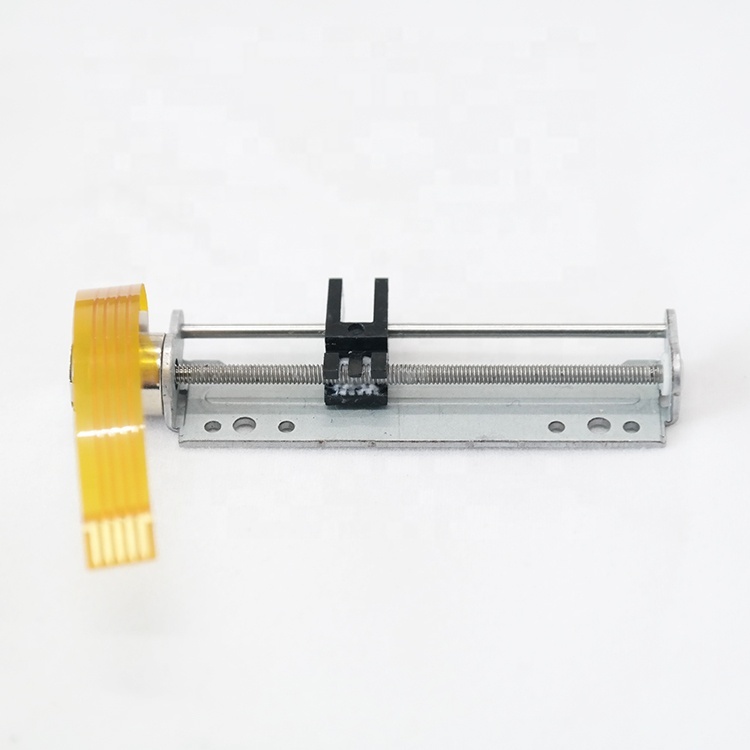

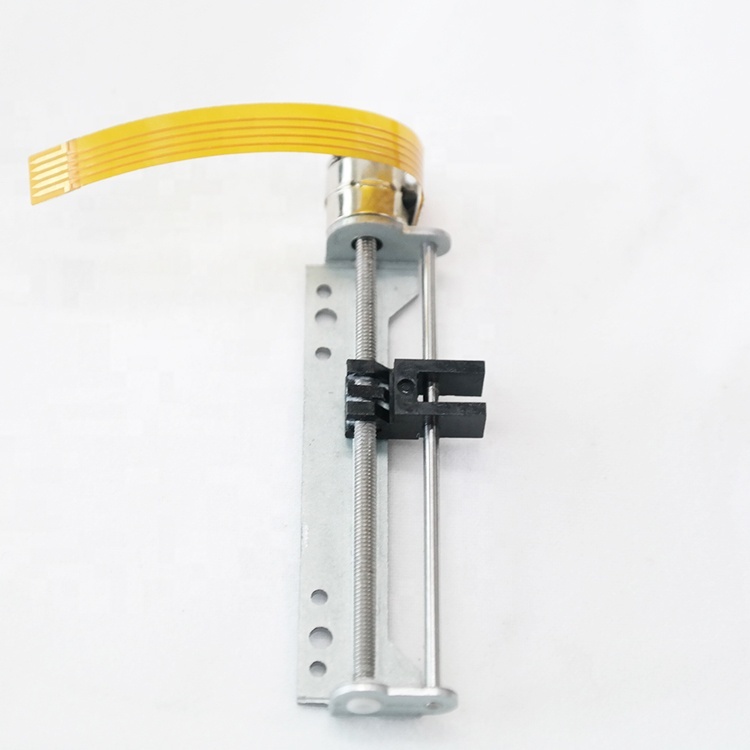

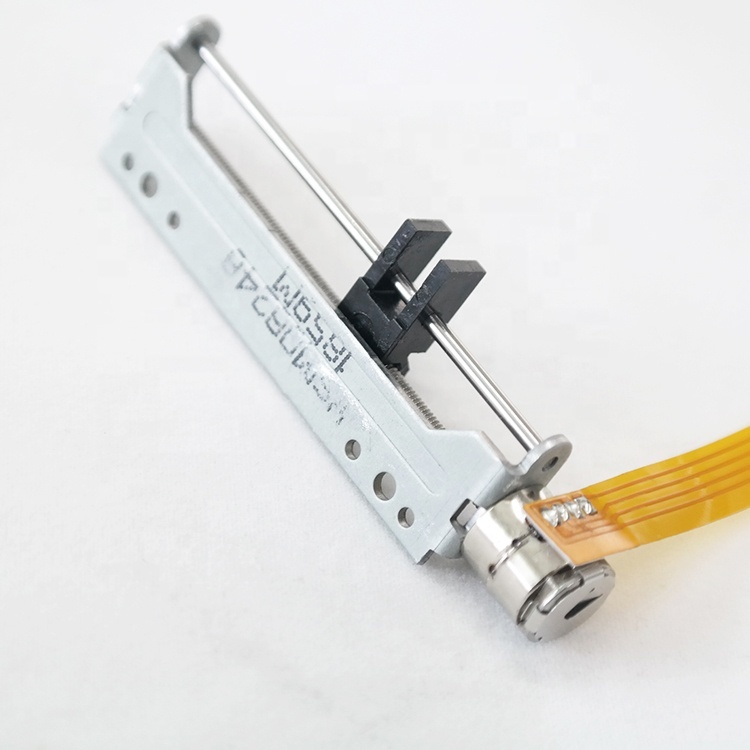

VSM08248 8 ملم ميني محرك خطي خطي 3.3 فولت مع دعامة ومسمار
مواصفات المنتج
| الصفة | القيمة |
|---|---|
| المرحلة | 2، 2 |
| النوع | مغناطيس دائم |
| التيار / المرحلة | 0.2أ |
| الجهد القياسي | 3.3 فولت |
| مقاومة الملف | 16Ω±10% |
| زاوية الخطوة | 18 درجة |
| الوزن | 8 غرام |
المعلمات التقنية
| النموذج | VSM08248 |
| الحد الأقصى، تردد البدء | 800 PPS في الدقيقة (AT 3.3 V DC) |
| الحد الأقصى لتردد الدوران | 1200 PPS في الدقيقة (AT 3.3 V DC) |
| سحب في العزم | 1.5 gf-cm min (AT 500 PPS، 3.3V DC) |
| أخرج الدوران | 2.0 gf-cm min (AT 500 PPS، 3.3V DC) |
| فئة العزل | الفئة E للملفات |
| قوة العزل | 100 فولت AC لثانية واحدة |
| مقاومة العزل | 1 MΩ (DC 100 V) |
| نطاق درجة حرارة العمل | -20 ~ +70 درجة مئوية |
| خدمة OEM و ODM | متاحة |
وصف المنتج
VSM08248 هو محرك الدقة الميكرو خطوة يحتوي على عمود إخراج مع مسمار مسافة 0.4 مم. تحويل آلية المسمار حركة الدوران إلى قوة دفع خطية ، مما يوفر التحكم الدقيق.
مع زاوية خطوة أساسية تبلغ 18 درجة ، يكتمل المحرك 20 خطوة لكل دورة ، ويحقق دقة تحريك 0.02 مم للتحكم بدقة استثنائية.المتحرك يستخدم تقنية القيادة التقسيم للعمل بسلاسة.
الخصائص الرئيسية
- الحجم المدمج (قطر 8 ملم) مع التحكم بدقة عالية
- 0.02ملم تحويل الدقة لتحديد الموقع
- تقنية القيادة التقسيمية للعمل بسلاسة
- خيارات مدخلات متعددة الأبعاد (FPC ، PCB ، سلك الرصاص ، إلخ)
- دعامة تركيب قابلة للتخصيص متوفرة
التطبيقات
يستخدم هذا المحرك الدريجي الدقيق على نطاق واسع في الكاميرات والأدوات البصرية والعدسات والأجهزة الطبية الدقيقة وأقفال الأبواب التلقائية وغيرها من التطبيقات التي تتطلب تحكم حركة مضغوط ودقيق.
الرسم الأساسي
خيارات الاتصال بالأسلاك
يمكن تخصيص طريقة إدخال المحرك مع نوع الدبوس أو FPC أو PCB أو تكوينات الأسلاك الرصاصية وفقًا لمتطلبات العملاء.
معلومات عن المصنع
تشانغتشو فيك-تيك موتور تكنولوجيا المحدودة هي شركة مصنعة ومؤسسة بحثية متخصصة في تطوير المحركات بدون فرشاة وحلول تطبيق المحركات ومعالجة المحركات.تقع في تشانغتشو، مقاطعة جيانغسو (المعروفة باسم "مدينة المحركات الصغيرة الصينية") ، ونحن نتمتع بالخدمات اللوجستية والبنية التحتية المريحة للنقل.
فريق الهندسة ذو الخبرة لدينا يطور حلول مخصصة بما في ذلك الهيكل الميكانيكي، التحكم في المحرك، ومعلمات المحرك.ودونغغغوان تنتج محركات خطوة، محركات المغناطيس الدائم، المحركات الصغيرة، ومحركات التيار المستمر، جميعها معتمدة ISO9001: 2008.
الأسئلة الشائعة
1ماذا عن جودة منتجاتك؟
نحن نحافظ على معايير الجودة العالية مع ردود فعل إيجابية من العملاء العالميين. يتم الاحتفاظ بمعدل شكاوى منتجاتنا أقل من 1٪. يتم معالجة أي مشاكل خلال فترة الضمان على الفور.
2هل أنتِ مصنعة؟
نعم ، نحن مصنعون مباشرون مع مصنعنا الخاص في تشانغتشو ، الصين. نحن متخصصون في إنتاج وتصدير منتجات محركات مختلفة ونرحب باستفسارات مخصصة.
