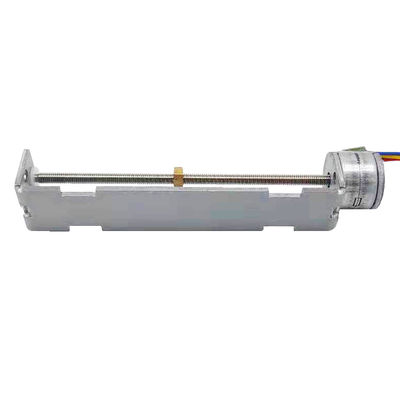

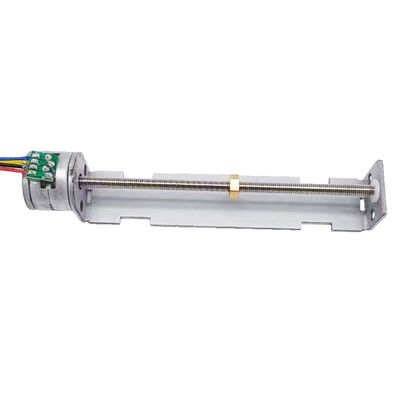

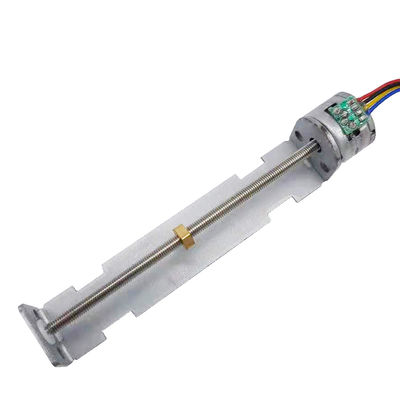

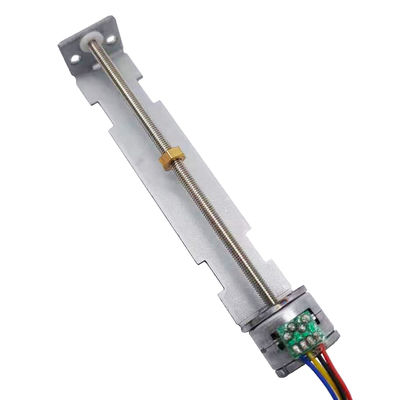

15mm 9V DC Miniature Slider Screw Stepper Motor with 0.02mm Displacement Resolution and 2 Phase Precision
| مكان المنشأ | جيانغسو ، الصين |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | rohs |
| رقم الموديل | SM15-77L-T |
| الحد الأدنى لكمية | 1 |
| الأسعار | $6.31-15 |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| مرحلة | 2 | التيار لكل مرحلة | 385mA |
|---|---|---|---|
| قطر المحرك | 15mm | الجهد المقنن | 9 فولت تيار مستمر |
| ملف مقاومة | 15 ± 10% أوم/طور (20 درجة مئوية) | زاوية الخطوة | 18 درجة / خطوة |
| طريقة الإثارة | 1-2Phases Drive | وضع القيادة | محرك ثنائي القطب |
| دفع الانسحاب | أكثر من 230 جم عند 700 نقطة في الثانية | أقصى تردد للاستجابة | أكثر من 1300 نقطة في الثانية |
| أقصى تردد البداية | أكثر من 900 ص | فئة العزل | الفئة E للملفات |
| قوة العزل | 100 فولت تيار متردد لمدة ثانية واحدة | مقاومة العزل | 50MΩ DC 500V |
| نطاق درجة حرارة التشغيل | -0 ~+55 ℃ | ||
| إبراز | 15mm Miniature Slider Screw Stepper Motor,9V DC PM Stepper Motor,0.02mm Displacement Resolution Micro Stepper Motor,9V DC PM Stepper Motor,0.02mm Displacement Resolution Micro Stepper Motor |
||
منتوج وصف
SM15-77L-T 2 Phase 15mm Miniature Slider Screw Stepper Motor 9V DC Pm Stepper Motor
Product Description
The SM15-77-TL is a precision screw motor featuring a 0.4mm pitch between the output shaft and screw. This design enables the screw to generate thrust while rotating, providing precise motion control.
Key features include:
- 18° basic step angle
- 20 steps per revolution
- 0.02mm displacement resolution for precise control
- Subdivision drive mode capability
Our team brings over 10 years of stepper motor design, development, and production experience. We offer custom product development and auxiliary design services to meet specific customer requirements.
Design Layout (Unit:mm)
Specification
| Model No. | SM20-77L-T |
|---|---|
| Motor diameter | 15mm |
| Rated Voltage | 9V DC |
| Coil Resistance | 15±10% ohm/PHASE(20℃) |
| Current Per Phase | 600 mA/Phase(1000pps) |
| No.Of Phases | 2 Phases |
| Step Angle | 18°/Step |
| Excitation Method | 1-2Phases Drive |
| Drive Mode | Bipolar Drive |
| Pull-out Thrust | More Than 230 g AT 700 pps |
| Max Response Frequency | More Than 1300 PPS |
| Max Staring Frequency | More Than 900 PPS |
| Insulation Class | CLASS E FOR COILS |
| Insulation Strength | 100 V AC FOR ONE SECOND |
| Insulation Resistance | 50MΩ DC 500V |
| Operating Temperature Range | -0~+55℃ |
| Motor surface temperature | 80℃ or less |
Packing & Delivery
Selling Units: Single item plastic box inner, outer paper box
Package: single carton packing, 100 - 1000 pieces per box
Lead Time: 30 Days After Deposit
Company Profile
Changzhou Vic-Tech Motor Technology Co., Ltd has been specializing in producing micro motors and accessories since 2011. Our main products include micro stepper motors, geared motors, underwater thrusters, and motor drivers/controllers.
With an R&D team boasting 20 years of motor development experience, we provide custom design and development services. Through our commitment to honesty, dependability, and quality, Vic-Tech Motor continues to pioneer in global markets by seeking international partners.
FAQ
1. Who are we?
Based in Jiangsu, China since 2011, we serve domestic (35%), North American (25%), Northern European (20%), Western European (10%), and Southeast Asian (10%) markets with a team of 51-100 professionals.
2. How can we guarantee quality?
- Pre-production samples before mass production
- Final inspection before shipment
3. What can you buy from us?
Stepper motors, linear motors, geared motors, micro motors, BLDC motors
4. Why should you buy from us?
Vic-Tech Motor specializes in micro motor production since 2011, offering custom design services for stepper motors, geared motors, underwater thrusters, and motor controllers.
5. What services can we provide?
Delivery Terms: FOB, CIF, EXW, DDP
Payment Options: T/T, Credit Card, PayPal, Cash (USD, EUR, CNY)
Languages: English, Chinese
