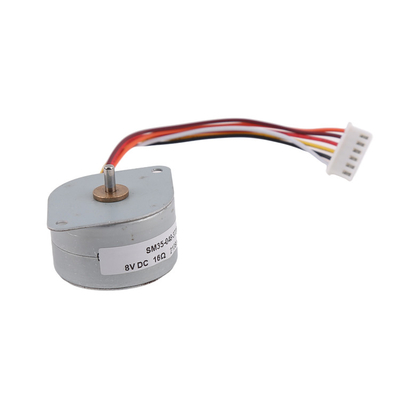

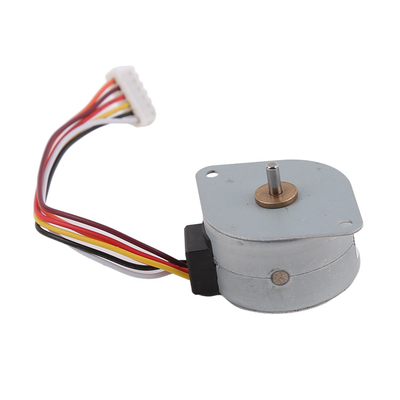

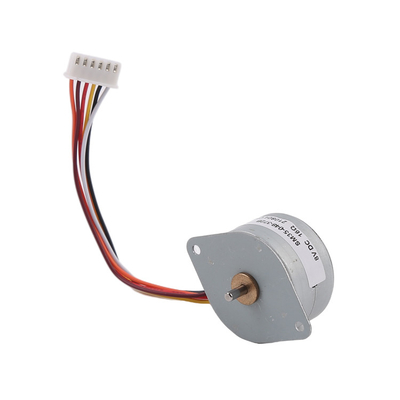

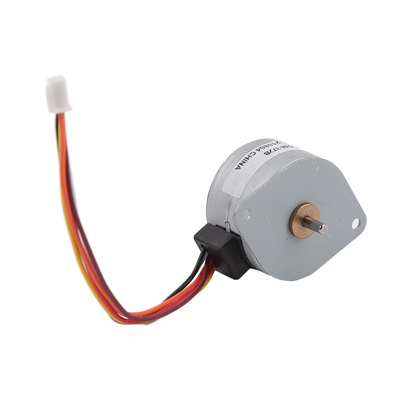

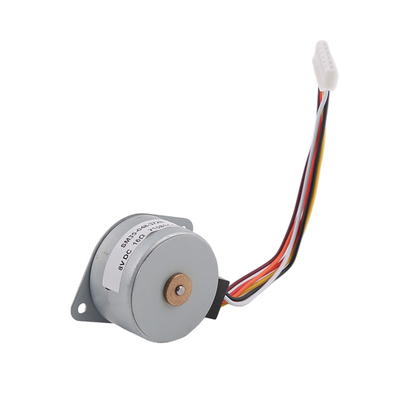

محرك خطوة ذو عزم دوران عالي Micro 35mm للطابعة ثلاثية الأبعاد 35mm حجم المحرك 4 مراحل
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | VIC-TECH |
| إصدار الشهادات | RoHS |
| رقم الموديل | SM35-048 |
| الحد الأدنى لكمية | وحدة 1 |
| الأسعار | $2~5/unit |
| تفاصيل التغليف | المنتج معبأ ببلوط اللؤلؤ، والخارج في صندوق. |
| وقت التسليم | 10 ~ 30 يوما بعد استلام الدفع العينة |
| شروط الدفع | MoneyGram ، ويسترن يونيون ، بطاقة الائتمان ، T / T ، L / C. |
| القدرة على العرض | 100000\ وحدة/سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نموذج رقم. | SM35-048 | نوع المحرك | محرك الدورات الصغيرة |
|---|---|---|---|
| زاوية الخطوة | 7.5 ± 7٪ | حجم المحرك | 35ملم |
| عدد المراحل | 4 مراحل | الحالي لكل مرحلة | 0.5 أ |
| أقل كمية ممكن طلبها | وحدة 1 |
منتوج وصف
الوصف
هناك طريقتان للفولات للمحركات الخطوة: ثنائية القطبية والوحيدة القطبية.
1محركات ثنائية القطب
محركاتنا ثنائية القطب عادة ما يكون لها مرحلتين فقط، المرحلة أ و المرحلة ب، و كل مرحلة لديها سلكين خارجيين،المحركات ثنائية القطب لديها 4 أسلاك خارجة.
2محركات أحادية القطب
محركاتنا أحادية القطب عادة ما يكون لها أربع مراحل. على أساس مرحلتين من المحركات ثنائية القطب، يتم إضافة خطين مشتركين.
إذا تم توصيل الأسلاك العادية مع بعضها البعض ، فإن الأسلاك الخارجة هي 5 أسلاك.
إذا كانت الأسلاك العادية غير متصلة مع بعضها البعض ، فإن الأسلاك الخارجة هي 6 أسلاك.
المحرك أحادي القطب لديه 5 أو 6 خطوط خروج.
المعلمات
| الجهد | 8DV DC |
| رقم المرحلة | المرحلة الرابعة |
| زاوية الخطوة | 7.5°±7% |
| مقاومة التلف ((25°C) | 16Ω±10% |
| المرحلة الحالية | 0.5أ |
| عزم الدوران | ≤ 110g.cm |
| الحد الأقصى لمعدل السحب | 400PPS |
| عزم الدوران | 450 غرام |
| درجة حرارة التلف | ≤ 85K |
| القوة الكهربائية | 600 VAC 1SEC 1mA |
رسم التصميم
حول الهيكل الأساسي لمحرك PM الخطوة
الخصائص والفوائد
1تحديد المواقع بدقة عالية
وبما أن الدوائر الخطوة تتحرك في خطوات دقيقة قابلة للتكرار ، فإنها تتفوق في التطبيقات التي تتطلب دقة
تحديد الموقع، حسب عدد الخطوات التي يتحرك بها المحرك
2التحكم بالسرعة بدقة عالية
الزيادات الدقيقة للحركة تسمح أيضا للسيطرة الممتازة على سرعة الدوران للعملية
الأتمتة والروبوتات، سرعة الدوران تحددها تردد النبضات.
3وظيفة التوقف والانتظار
مع التحكم في محرك القيادة، والحركة لديها وظيفة قفل (هناك التيار من خلال الملفوفات المحرك، ولكن
المحرك لا يدور) ، ولا يزال هناك عزم دوران خروجي.
4حياة طويلة وتداخلات كهرومغناطيسية منخفضة
المحرك خطوة ليس لديها فرشاة، ولا تحتاج إلى أن يتم تحويلها من قبل الفرشاة مثل فرشاة
محرك متزامن. لا يوجد اصطدام للفرشاة، مما يزيد من عمر الخدمة، ليس لديه شرارات كهربائية، ويقلل من التداخل الكهرومغناطيسي.
تطبيق محرك PM Stepper
طابعة
آلات النسيج
الرقابة الصناعية
تكييف الهواء
مبدأ عمل المحرك الخطوي
يتم التحكم في محرك الدفع من قبل البرمجيات. عندما يحتاج المحرك للدوران، وسوف محرك
تطبيق نبضات المحرك خطوة. هذه النبضات تشغيل محرك خطوة في ترتيب محدد، وبالتالي
مما يسبب تدوير الدوار في المحرك في اتجاه محدد (في اتجاه عقارب الساعة أو ضد عقارب الساعة).
تحقيق الدوران الصحيح للمحرك. في كل مرة يتلقى فيها المحرك نبضة من السائق ، فإنه سوف يدور بزاوية خطوة (مع محرك خطوة كاملة) ،ويتم تحديد زاوية دوران المحرك من خلال عدد النبضات المدفوعة وزاوية الخطوة.
وقت التنفيذ ومعلومات التعبئة
وقت التنفيذ للعينات:
المحركات القياسية الموجودة في المخزون: خلال 3 أيام
المحركات القياسية غير الموجودة في المخزون: خلال 15 يوماً
المنتجات المخصصة: حوالي 25 ~ 30 يوما (على أساس تعقيد التخصيص)
وقت التنفيذ لبناء قالب جديد: عادة حوالي 45 يوما
وقت التنفيذ للإنتاج الضخم: بناءً على كمية الطلب
العبوة:
يتم تعبئة العينات في إسفنجة رغوة مع صندوق ورقي، يتم شحنها عن طريق السريع
إنتاج الجماهيري، المحركات معبأة في صناديق الورق المموج مع فيلم شفاف في الخارج.
إذا تم شحنها عن طريق البحر، سيتم تعبئة المنتج على لوحات
طريقة الدفع وشروط الدفع
بالنسبة للعينات، نحن نقبل عموماً بـ (باي بال) أو (علي بابا).
بالنسبة للإنتاج الجماعي، نقبل الدفع عبر البريد الإلكتروني.
بالنسبة للعينات، نحن نجمع الدفع الكامل قبل الإنتاج.
بالنسبة للإنتاج الجماعي، يمكننا قبول 50% دفع مسبق قبل الإنتاج، وجمع بقية 50% الدفع قبل الشحن.
بعد أن نتعاون طلب أكثر من 6 مرات، يمكننا التفاوض على شروط الدفع الأخرى مثل A / S (بعد رؤية)
